导线测量的详细教程，及GPS点的基本要求

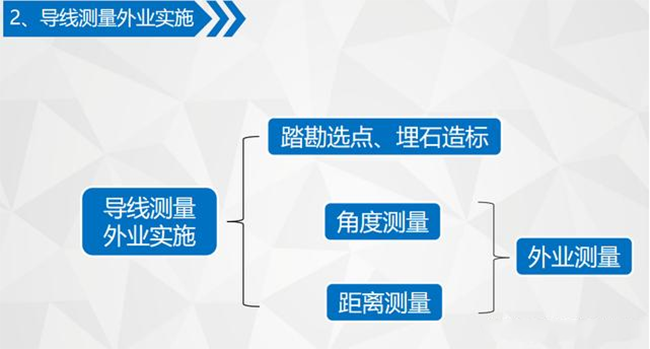

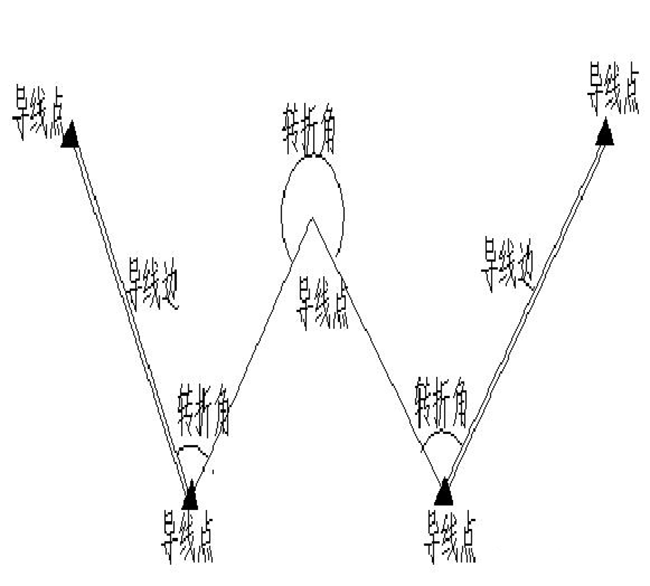

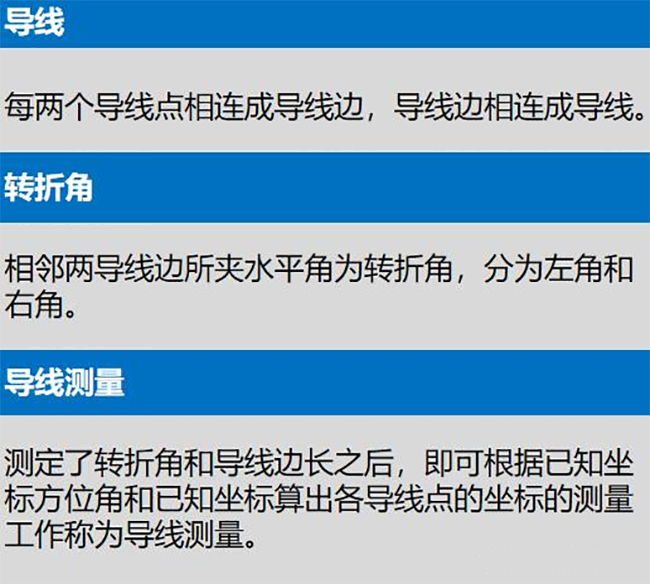

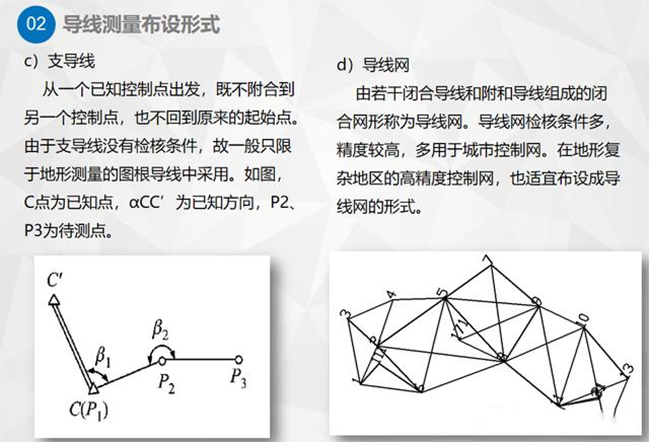

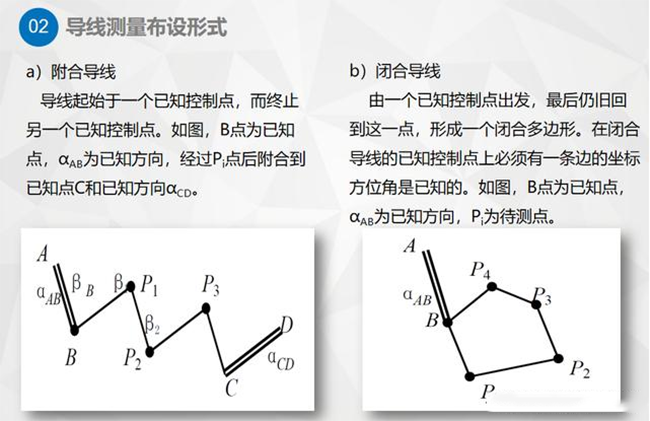

1.导线测量的定义和布置形式2.导线测量的实施情况3.导线测量的定义：

踏勘选点.埋石造标:踏勘选点:踏勘是为了了解测试区域的范围.确定导线的形式和布置方案的地形和控制点；选择点应考虑便于导线测量.地形测量和施工放样。

导线点位的选择应符合以下规定:(摘自《工程测量规范》)

1.点位应选在土质坚实的地方.稳固可靠.在方便保存的地方，视野要相对开阔，便于加密.扩展和寻找。

2.相邻点之间通视良好，视线与障碍物之间的距离为三、.四等不宜小于1.5m；四等以下应保证观测方便，以不受边折光影响为原则。

3.使用电磁波测距时，相邻点之间的视线应避开烟囱.散热塔.散热池等发热体和强电磁场。

4.相邻两点之间的视线倾角不宜过大。

5.充分利用旧的控制点。

各级GPS测量点的基本要求如下:(摘自全球定位系统(GPS)测量规范)

a)接收设备和操作应方便，视野开阔，视场中障碍物的高度角不应超过15°。

b)远离大功率无线电发射源(如电视台.电台.其距离不小于200m；远离高压输电线路和微波无线电信号传输通道，距离不应小于50m。

c)附近不应有强烈反射卫星信号的物体(如大型建筑等)。

d)交通便利，有利于其它测量手段的扩展和联合测试。

e)地基稳定，易于长期保存标石。

f)充分利用符合要求的现有控制点。

g)在选择车站时，应尽可能改善车站附近的局部环境(地形.地貌.植被等少气象元素的代表性误差，植被等)与周围环境保持一致。

隧道洞口控制点的布置应满足以下要求:(摘自《铁路工程测量规范》)

1.每个洞口的平面控制点不得少于3个，水平点不得少于2个。

2.洞外接触边长度不应小于300m。（高铁为500m）

3.洞口平面控制点应便于将导线引入洞内。

4.GPS控制网络进入应大于5°，导线网.三角网的最大俯仰角不应大于15°。

5.洞口GPS控制点应便于用常规测量方法检测.加密.恢复并引入洞内。孔口子网应布置4个点，每个控制点之间应尽视。

6.洞口附近的水准点应与隧道洞口尽可能高，两个水准点之间的高差可通过水准测量1~2站进行测量。

隧道内平面控制网的建立应符合以下规定:(摘自《工程测量规范》)

1.隧道内的平面控制网应采用导线的形式，隧道中线或隧道两侧应设置直长边导线或狭长多环导线，以洞口投射点(插入点)为起点。

2.导线的边长应近似相等，直线段不应短于200m，曲线段不得短于70m:导线与洞内设施的距离不得小于0.2m。

3.当双线隧道或其它辅助隧道同时开挖时，应分别布置导线，并通过水平隧道形成闭环。

4.当隧道开挖到导线设计边长的2~3倍时，应进行导线延伸测量。

5.对于长距离隧道，可以增加一定数量的陀螺经纬仪定向边。

6.当隧道封闭采用气压施工时，必须对观测距离进行相应的气压修正。

7.洞内导线测量的其他技术要求应符合本规范3.3节的相关规定。

隧道高程控制测量应符合以下规定:(摘自《工程测量规范》)

1.隧道隧道内.采用水准测量法进行外高程控制测量。

2.隧道两端的洞口水准点.相关洞口水准点(包括竖井和平洞口)和必要的洞外水准点，应形成封闭或水准线。

3.洞内水准测量应来回进行，每隔200~500m应设置-水准点。

4.隧道高程控制测量的其他技术要求应符合本规范第4章的有关规定。

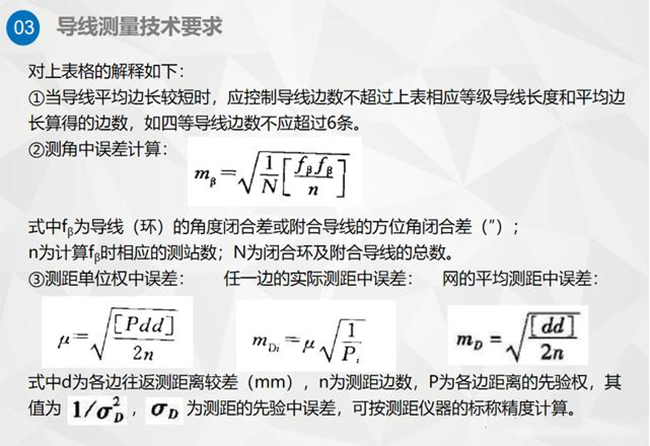

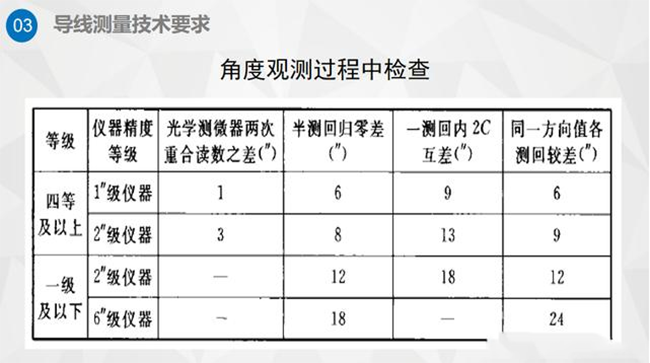

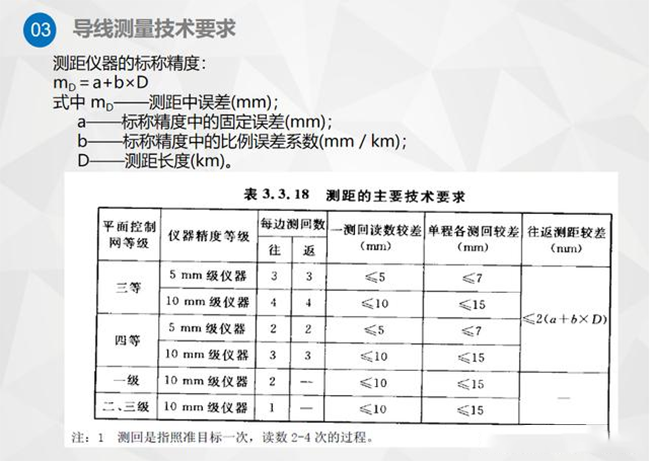

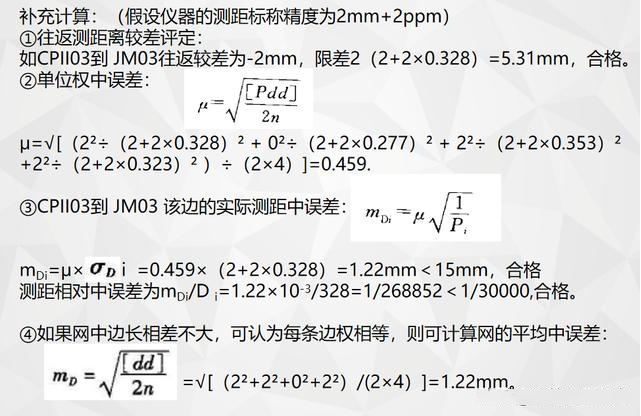

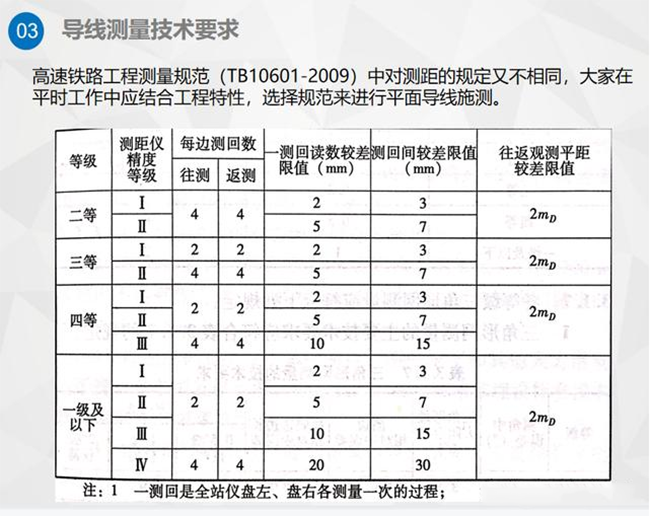

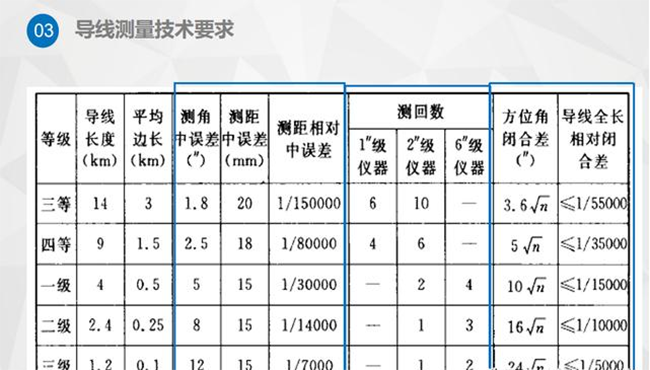

导线测量技术要求问:一般来说，全站仪精度1″.2″指的是什么？精度2mm+2ppm又是什么意思？知道仪器的指标后有什么作用？答:全站仪1″.2″指仪器的测角精度，1″一个方向的代表性仪器测量误差为1″，简而言之，测角精度秒数越小，测角精度越高。mm+2ppm指仪器的测距标称精度，2mm固定误差，2ppm这是一个比例误差。知道这些指标，我们在使用项目仪器控制测量时就知道测量的角度和距离。

外业观察导线测量

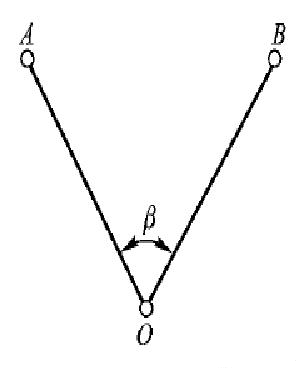

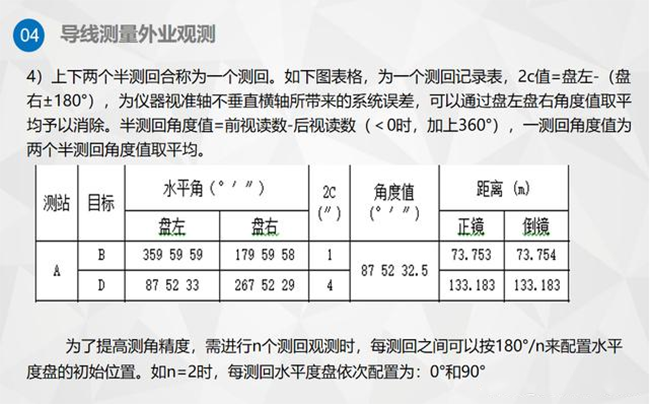

例如，在右图中，站需要测量∠AOB和AO.BO距离。以一个测试回来(观察一个方向盘的左右两侧一次)为例，具体操作如下:1)仪器放置在O点上，放置全站仪，对中，整平，在A.B点设置观测棱镜。2)左侧观察全站仪盘左侧(正镜)瞄准目标A，圆盘置于零后测距，记录角度值和距离值。顺时针转动镜头，瞄准目标B，在距离测量中记录角度值和距离值，并将其记录在观察手册中。以上称为左半测试或上半测试。3）右侧观察纵向望远镜，右侧（倒置镜），逆时针旋转镜头，瞄准目标B，在距离测量和距离值。逆时针转动镜头，瞄准目标A，在测距中写下角度值和距离值，并记入手册。以上称为右半测回或下半测回。

导线外部测量的几点:

1.第一站检查仪器内部设置:棱镜常数、温度单位、气压单位等。，并纠正每个站的温度.气压值。

2.正镜顺转.倒镜逆转。

3.记录符合规范要求，填写完整，数据只能改变，不能改变。

4.绘制测角示意图。

5.腿部长度合适，与仪器连接可靠；不要骑马或踢腿。

6.移动或完成必须用仪器包装，并将脚螺旋放在中间位置。

导线测量内部行业的简单计算步骤

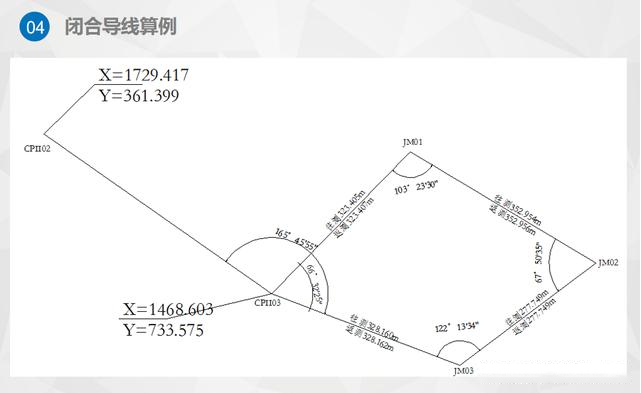

1.绘制导线略图，边长.转折角.点名.已知点坐标等。

2.检查角度闭合差，满足条件后分配角度闭合差。

3.根据起始边方位角计算各边方位角。

4.坐标增量按方位角计算（△X.△Y），计算fx.fy。

5.检查导线全长相对闭合差K，满足条件后，分配坐标增量闭合差。

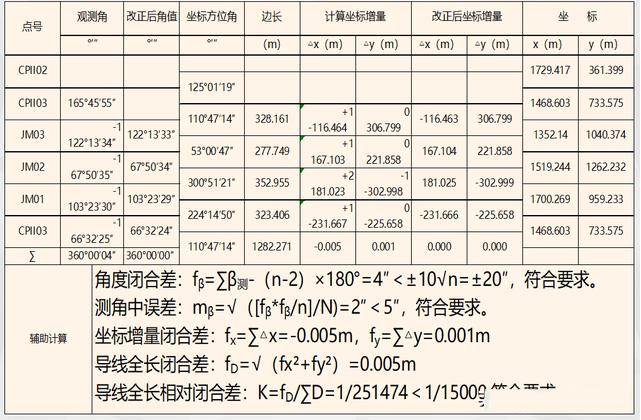

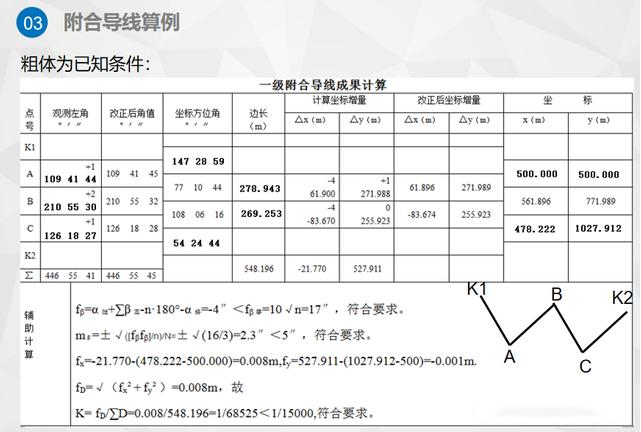

6.计算未知点坐标。（1）.角度闭合差的计算方法不同。闭合导线角度的闭合差为fβ=∑β测-∑β理=∑β测-（n-2）·180°附合导线角度的闭合差为fβ=α始+∑β左-n·180°-α终或fβ=α始-∑β右+n·180°-α终。（2）.不同的坐标增量闭合差计算方法。闭合导线坐标增量闭合差为fx=∑△x，fy=∑△y附合导线坐标增量闭合差为fx=∑△x-（x终-x始），fy=∑△y-（y终-y始）

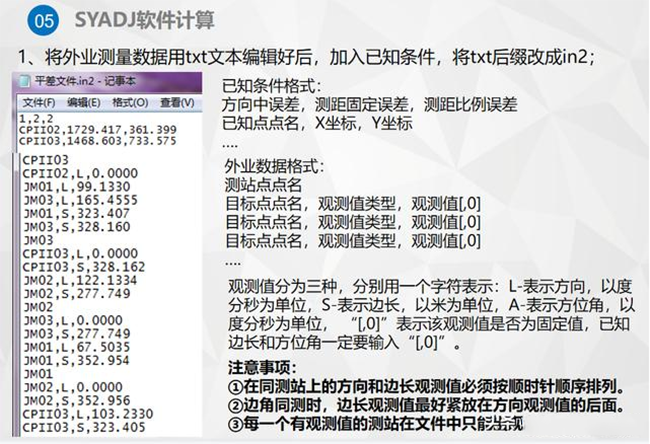

SYADJ软件计算2。打开四院平差软件，创建新项目；3.设置处理参数，选择导线等级；4.选择平差文件，即编辑的第一步in2文件；5.依次选择往返测距差，精度评定附合/环闭合差；6.选择平差处理(常规)计算导线。
