全站仪测量方法介绍2--放样测量、悬高测量、测量对边、距离测量

5、放样测量

(1)将待测设的角度和边长(或坐标值)输入全站仪。

(2)在放样过程中，仪器显示角度和边长的测量值与放样值的差值，并根据显示的偏差值和符号调整棱镜位置，直至偏差值为零。这时候棱镜位置就是要排版的点。

(3)有些电子全站仪还可以图形显示棱镜的上下、左右、前后运动方向。

6、悬高测量

(1)测量一些不能设置反射棱镜的目标(如高压线、桥梁桁架等)的高度，可将棱镜放置在目标的正上方或正下方，输入棱镜高度v。

(2)瞄准棱镜后观察，瞄准目标后，仪器可以显示目标的高度h。

7.测量对边

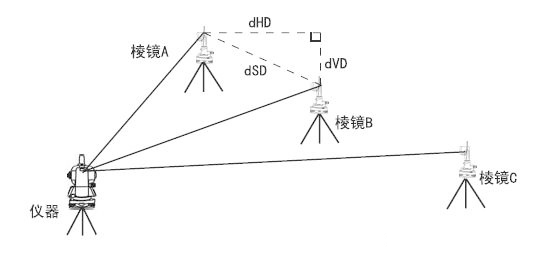

如图:分别瞄准两个目标点的棱镜，观察后，仪器可以显示出两个棱镜之间的水平距离(dHD)、倾斜距离(dSD)和高度差(dVD)。

8.距离测量

(1)首先设置全站仪的棱镜常数。

测距前必须将棱镜常数输入到全站仪中，仪器会自动修正测得的距离。

(2)其次，设置全站仪的大气改正值或气温气压值。

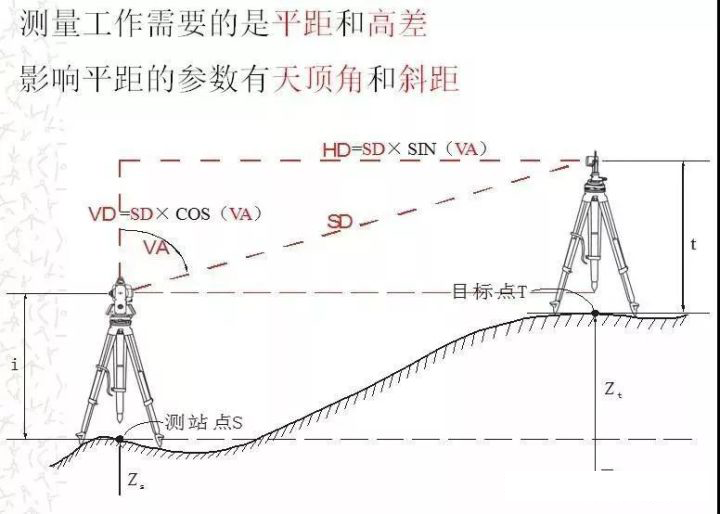

光在大气中的传播速度会随着大气的温度和压力而变化。15℃和760mmHg是仪器设定的一个标准值，此时的大气修正为0ppm。测量时，输入温度和气压值，全站仪会自动计算大气改正值，对测距结果进行改正。

(3)然后测量仪器高度和棱镜高度，输入全站仪。

(4)最后，全站仪测距。
