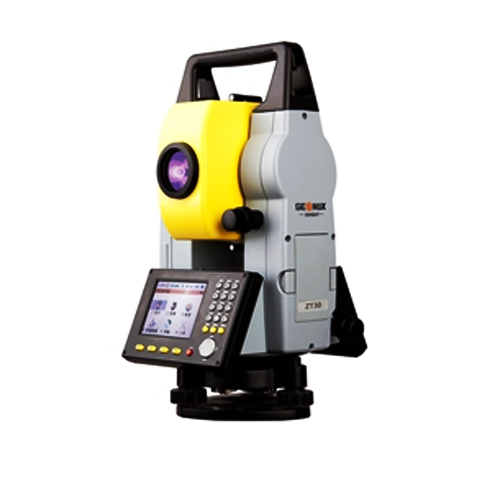

中纬ZOOM30 Pro彩色触摸屏全站仪

免棱镜测程
采用全新EDM，明显提升测距功能。极细可见激光免棱镜测程高可达600m，同等测程下无棱镜精度较高。

编码度盘
中纬静态条码式码盘测角，开机无需初始化，利用同样技术的徕卡全站仪，测角精度可高达0.5''，是您获得高精度测角的保证。

液态光电双轴补偿系统
光电式液体双轴补偿器，安装在水平度盘中间上方的垂直轴线上，即使照准部快速旋转，补偿器液体镜面也可瞬间平静如常，优于同类仪器以电容水泡补偿器组合实现的双轴补偿。补偿范围达到 ±4' ，设置精度到达0.5''，这个是高精度测角的又一有力保证。

高频频率相位法测距
依据相位法测距原理，测距信号提供的“电尺”自动丈量测站与镜站之间的距离。测距频率越高，“电尺”的刻度分划越细，自然测距精度也越高。依托高的距信号频率，保证较好的测距精度。

动态测距频率校正技术
准确的测定偏置频率、温度改正系数等，保证任何苛刻条件下测距的稳定性

无棱镜相位法测距
集相位法红外测距和相位法激光无棱镜测距技术。同轴可视激光点，激光光斑小（不发散性，光斑大小为脉冲法测距的光斑1/4到1/8），测距精度高（优于

±3mm），对直角拐角等建筑特征位置显现明显优势。

经典轴系加一体式横轴设计
继承徕卡经典轴系，采用膨胀系数极小的合金轴系，确保垂直与水平转动轴系灵活而精密，受外力或温度变形小，不会出现横轴卡死的现象。此外，中纬一体式横轴设计，明显区别于其他同级仪器的分体轴，具体显而易见的几何精度稳定性优势。

“三位一体”光机系统
红外测距（IR）、激光测距（RL）和目标识别三大发射与接收光学系统集成到在同一视准轴系之中，并对不同作用的光学信号实现有效的分离，形成“三位一体”望远镜结构体系，不会出现光电不同轴。

嵌入式激光对电器
中纬的激光对电器，保证精度可靠，永远无需调整，亮度可调。在昏暗条件下优势更为明显。电子数码水准管提示操作，简单便捷完成对中整平。

便捷的通讯方式

简单的设置及传输均在PC上完成，标准RS232数据接口，USB以及蓝牙三种通讯方式可供选择。其中蓝牙通讯更是提供了多样化的无线数据传输解决方案。

加热液晶屏
 中纬全站仪配备了全新的具有液晶加热功能的屏幕。保证仪器可以在低温下正常显示，从而支持仪器完成全天候测量。而经过中纬特殊测试的满足-30℃的配置，则能胜任低温度的考验。

全新定制彩色触摸屏
3.5寸彩色触摸屏，显示更多内容，搭配全新设计图标显示更加清晰美观。采用稳定，便捷的定制WinCE操作系统，让仪器具有更流畅的操作，更稳定的性能。

低温工作

工作温度-30℃可供选择，为有特殊工作温度需求的用户提供更加强劲的支持。每一台选配-30℃功能的仪器均经过中纬的特殊测试，确认可以在低温保证仪器精度

产品说明

ZOOM30系列全站仪,是中纬全新设计推出的全站仪系列。秉承欧洲精湛制造工艺和理念，具备专业品质完善至每一个细节。Zoom系列全站仪，采用更新的机身架构，仪器在长期使用中，保证一贯的高精度和令人自豪的稳定性。 采用3.5寸彩色触摸屏，显示更多内容，搭配全新设计图标显示更加清晰美观，全新定制的屏幕在阳光下依旧可以清楚显示。采用winCE操作平台，操作更快捷，为中国用户定制开发更多机载程序；增加蓝牙及USB通讯方式；采用大容量锂电池支持20小时作业时间；免棱镜测程进一步增加到600米，为高品质工程测量及测图提供更强劲的支持。

技术参数

• 型号	ZOOM30 Pro系列全站仪
  技术指标
  成像	正像
  孔径	40mm
  放大倍数	30×
  视场	1°30'（26m/1km）
  分辨率	3"
  焦距	1.7m
  距离测量
  单棱镜	3500m，>7500m（免棱镜模式）
  棱镜组	5400m
  测距精度	2mm ＋ 2ppm
  免棱镜	null／400m／600m
  免棱镜精度	3mm+2ppm
  测距时间	精测／快速／跟踪：2.4s／0.8s／0.15s
  角度测量
  测角模式	编码度盘
  角度显示	1" / 5" / 10"
  精度	2"
  补偿器
  补偿方式	一体式液态光电双轴补偿
  工作范围	±4'
  补偿精度	0.5"
  激光对中器
  类型	激光点，步进亮度调节
  精度	1.5mm（仪器高1.5m）
  环境
  工作温度	－20℃～50℃
  -30℃工作	支持（选配）
  IP等级	IP54
  储存温度	－40℃～70℃
  操作
  操作系统	Win CE
  显示屏	3.5寸彩色触摸屏
  键盘	双面数字键盘
  电源
  电池类型	高能锂电
  电压／容量	7.4V 4400mAh
  工作时间 使用ZBA－400	20h（新电池25℃时30秒测量一次，背光关）
  	36h（连续测角模式）
  测距次数 使用ZBA－400	约9000
  通讯
  内存	10000块
  串口	RS232
  蓝牙	支持
  USB	支持
  U盘	支持

标配选件

中纬ZOOM30 Pro全站仪可选配：全站仪三脚架,全站仪对中支架/对中杆，全站仪棱镜
