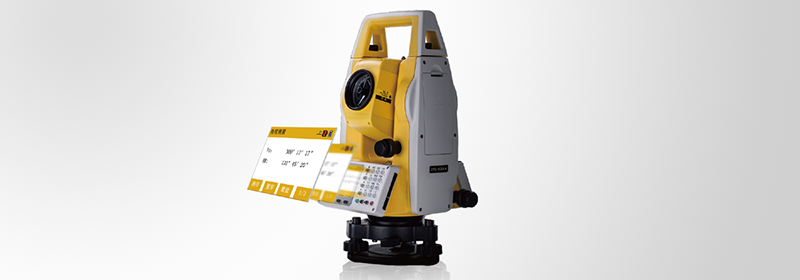

中海达ZTS-420R全站仪

2.8寸高亮彩色显示屏

光电一体式双轴补偿

600米免棱镜距离测量，精测0.8秒，跟踪0.4秒

标配RS232C/OTG U盘/SD卡/MicroUSB接口

智能联机检校软件

行业应用：

矿物普查、勘探和采掘

修建铁路、公路、桥梁

农田水利、城市规划与建设

战场准备、港湾、要塞、机场、基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装

建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等

三角控制测量、地形测量、地籍和房产测量

产品说明

中海达ZTS-420系列全站仪为中海达公司旗下的彩屏全站仪产品。此款产品采用绝对编码测角技术、光电一体式双轴补偿系统，利用STM32架构设计的兼容性和处理能力特点，使用2.8寸高亮彩色显示屏，对电路部分进行高集成设计，配合结构设计和提升的免棱镜测距技术，并且继承了品牌坚持的智能理念，为智能型全站仪添上色彩。

技术参数

型号	ZTS-420R	ZTS-420L6	ZTS-420L8	ZTS-420L10
角度测量（HZ、V）
测角原理	绝对编码
读数	1″
测角精度	2″
望远镜
放大倍数	30X
视场角	1°30′
视距	1.5m
十字丝	照明
补偿器
系统	光电一体式双轴补偿器
补偿范围	±3′
设置精度	1″
距离测量（IR）
测程单棱镜大气一般/好	2500m/3000m	4000m/5000m
使用反射片	800m	1000m
测距精度（精测/粗测/跟踪）	2mm+2ppm
测量时间（重复/跟踪）	1秒/0.5秒	0.8秒/0.4秒		0.8秒 /0.3秒
无棱镜测距（RL）
测程（使用反射率为90%的柯达白卡）	350m	600m	800m	1000m
测距精度	3mm+2ppm
测量时间	约1.5秒
通讯
内存数据容量	20000数据点/SD卡（标配8G OTG U盘）
接口	标准RS232串口/MicroUSB/U盘
无线通讯	蓝牙
数据格式	ASCII
操作
操作系统	中文实时操作系统
显示屏	2.8寸240*320像素高亮彩色显示屏
键盘	双面数字蓝色背光硅胶按键
激光对点器
类型	激光对点，4级亮度调节（光学对点器可配）
精度	1mm（仪器高1.5米）
环境条件
工作温度范围	-20℃-50℃
存储温度范围	-40℃-70℃
温度气压输入	自动传感
防水防尘（依据标准：IEC60529）	IP55
电源供应
电池类型	高能锂电
电压/容量	7.4V 3000mAh
工作时间使用ZBA-400	8小时(新电池25℃30秒测量一次) 16小时连续测角模式
测量次数	约12000次
