CAD如何通过指定距离建立倒角

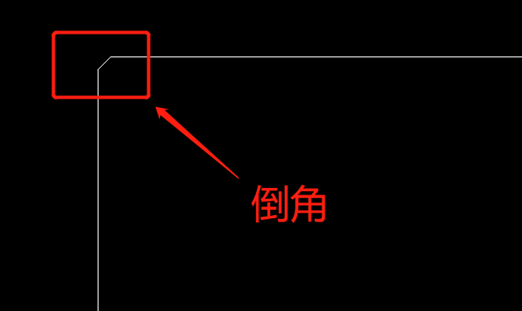

使用CAD软件绘图时,需要在图形顶角建立斜边,即倒角。CAD中有一个专门用于建立倒角的命令,即CHAMFER命令,它可以帮助我们在两个相同的线段之间快速建立一个表示倒角的斜线。

使用CAD软件绘图时,需要在图形顶角建立斜边,即倒角。CAD中有一个专门用于建立倒角的命令,即CHAMFER命令,它可以帮助我们在两个相同的线段之间快速建立一个表示倒角的斜线。CHAMFER命令有两种倒角模式:距离模式和角度模式。本文将向您展示如何使用CHAMFER命令的距离模式来建立倒角。

1.打开CAD,用矩形工具绘制矩形,缩放到合适的显示位置;

2.用分解工具将矩形分解成四个独立线段;

3.启动倒角命令:在命令行中输入【CHAMFER】并按回车键确认;

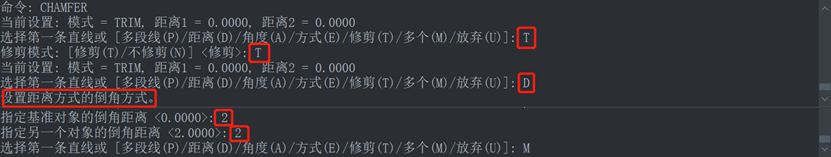

4.在命令行中输入【T】,按回车确认后,再次输入【T】,开启修剪模式;

5.在命令行中输入【D】,打开距离模式;指定第一个倒角距离时,根据实际需要输入数字。在这里,我们输入[2]作为倒角距离,第二个倒角距离也输入[2];确定距离后输入【M】,按回车键打开多个模式;

CHAMFER命令

6.依次选择需要倒角的直线,直到矩形的四个顶角完成倒角,然后按回车键结束倒角命令。

CHAMFER命令

以上是CAD中使用CHAMFER命令的距离模式建立倒角的方法,希望对您有所帮助!
