高精度GNSS应用于园林测绘中的实例

项目背景

测量技术在园林工程建设中一直非常重要。每一个园林工程从规划设计到竣工交付的全过程都离不开测量技术的支撑。从规划设计前基现状图(地形图)测绘，到整个工程的施工测量，乃至竣工后的竣工测量，都直接关系到整个工程质量。

GNSS在园林测绘方面的优势远远高于常规仪器，大规模应用的时代已经到来。

技术优势

1.节省人力物力，效率较高；

2.GNSS不产生累积误差和粗差，精度高于传统测绘仪器测量的精度；

3.面积测量简单，可以图形化显示，查看面积区域的形状和面积。

解决方案

项目中使用的仪器：以华测RTK为例

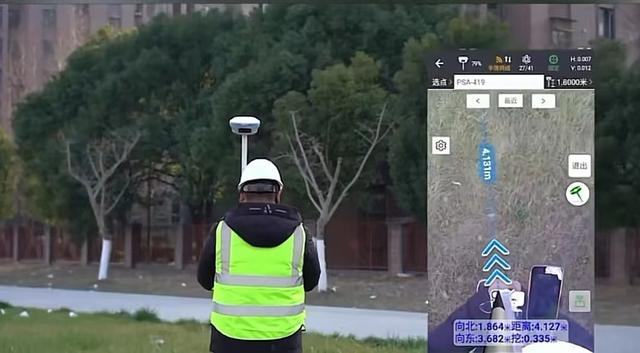

圆弧放样

在园林设计中，一般有圆形或弧形台阶、广场、绿化带等。早期，客户根据设计图纸，每隔一段距离在CAD中拾取边界X、Y坐标，然后将坐标输入测量设备进行放样，或者设置中心点，用半径卷尺圈定边缘线。两种方法由于工作量大，容易出错，但误差也较大。华测RTK LS7独有的圆弧放样功能可以解决这个问题:通过设置圆心和半径或圆弧角度，可以在现场找到圆弧边界。

土方量计算

园林建设施工会涉及土方填筑和开挖，甚至在建设成本估算之前，都要先进行土方计量。华测RTK LS7独有的土方计算功能，可以在现场测量现有地形后，直接根据设计标高计算土方量，也可以计算开挖前后的土方量。

场地平整

一般园林都涉及到广场的建造，广场是一个水平面或者有一定坡度的平面。传统的方法需要多人配合才能确定平面位置，效率低且不直观。华测RTK LS7面放样可以直接在手簿中生成三维平面位置，从而可以在现场任意位置实时显示与该平面的高差，高效直观。

绿化面积计算

在现场测量区域的边界后，可以直接计算区域的周长和面积。根据计算结果，可以分析种植植被的数量，并进行预算。

行树定线

根据起点、终点或其他因素，可以划定树线，每隔一定距离就可以定出树坑的位置。底图作业

首先将DXF格式文件导入到手簿，放在根目录下，然后选择项目——导入底图——用地图进行放样工作。

您可以将设计图纸导入到手簿中，并选择图纸中的特征进行放样。
