一、项目背景

在传统的外业放样操作中，全站仪定位技术遇到复杂的现场环境，部分位置点不能放样，需要改变里程，大大降低工作效率，增加人力物力投入。与全站仪相比，RTK定位技术精度高、点选择灵活、控制网布置方便相比，近年来在工程中得到了广泛的应用。中海达RTK使用Hi-Survey软件可以直接导入设计数据。外业过程中可根据移动站位置实时显示当前数据，精度高、均匀，只需一人操作，大大提高了外部行业放样作业的效率。湖南省醴陵市东富镇规划道路工程的道路施工放样采用中海达RTK系统完成。

二、解决方法

使用Survey Mate电脑道路编辑工具和Hi-Survey道路版测量软件进行道路放样；

所用设备：北斗海达TS5 RTK测量系统，高性能插件电台，iHand20安卓手簿，SurveyMate桌面工具软件，Hi-Survey软件；

作业地点：湖南省醴陵市东富镇

解决方案的优点体现在：

1.使用PC端桌面道路编辑软件，方便快速输入直曲表信息，更方便对比检查生成的中桩坐标值和逐桩坐标表；

2.支持加载海地、纬地、五桩格式，支持断链、加高加宽、边坡设计和边坡放样功能；

3.高性能插件电台，工作距离远，可达15公里，无需沿途布置图根控制点，降低施工控制网布置密度，无需频繁移动参数，节省资金，节省时间，高效运行。

三、操作过程

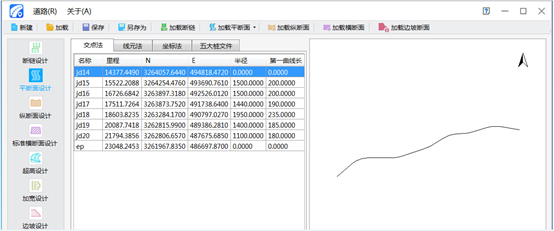

1.数据编辑:首先，内业使用SurveyMate桌面工具依次输入平面设计线、纵断面设计线、横断面设计线、断链、加高、加宽、边坡等数据，建立道路设计数据库，导入手册Hi-Survey测量软件。如果有纬度或海地设计文件，可以直接导入设计数据。

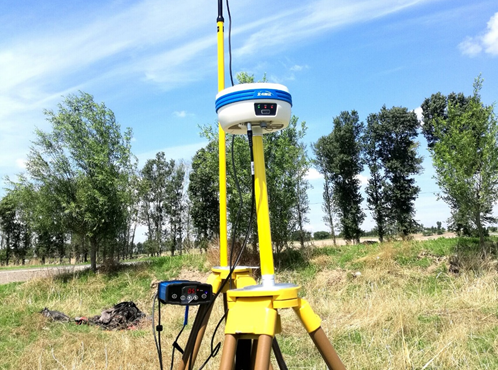

2.设置基站：在已知控制点设置TS5基准站，打开接收器，将主机连接到基站设置界面，从控制点调入已知点坐标，选择插件模式和差分电文RTCM32，然后点击设置，提示基站设置成功，插件发射灯闪烁。

3.采集坐标：安装移动站，打开接收机，手册连接主机，移动站参数（如电文格式、广播频道等）与基站一致，点击设置，如移动站手册显示固定解决方案、新（或打开）工作项目，到已知点采集控制点坐标，找到参数，然后到其他已知点检查坐标。

4.放样:如果加载并配置编辑好的道路设计文件，可以直接放样了。接收器可以将实时位置与设计值进行比较，指导放样的正确位置。在高速公路边桩放样工程中，沿途山川丘陵众多，植被覆盖较厚，多为刺密灌溉、果树、甘蔗、杂草等场所。我们还开设了RTK-GNSS测量组和全站仪测量组。结果显示，前者完成的任务量是后者的2~3倍，而且使用RTK作业过程更轻松。

四、项目成果

采用中海达北斗海达TS5 RTK系统进行道路施工放样，既能克服传统放样法和坐标放样法的缺点，又具有观测时间短、精度高、无需通视、现场坐标准确等优点。经现场检测，平面定位误差小于3cm，距参考站约4公里，高程误差小于4cm，工程放样精度、运行效率和实时性达到整合。
