几种全站仪测量方法介绍(有图文)

用全站仪照准已知高程点,测量V值,计算W值(此时,与全站仪高程测量相关的常数,如测量站点高程、仪器高程、棱镜高程为任何值,测量前无需设置)

全站仪测量方法介绍

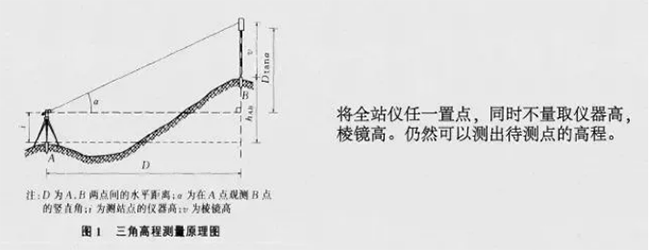

高程测量

1.全站仪设点,设点的位置需要与已知的高程点通视。

2.用全站仪照准已知高程点,测量V值,计算W值(此时,与全站仪高程测量相关的常数,如测量站点高程、仪器高程、棱镜高程为任何值,测量前无需设置)

3.重新设置全站仪测站点高程为W,仪器高度和棱镜高度为0。

4.照准待测点测量其高程。

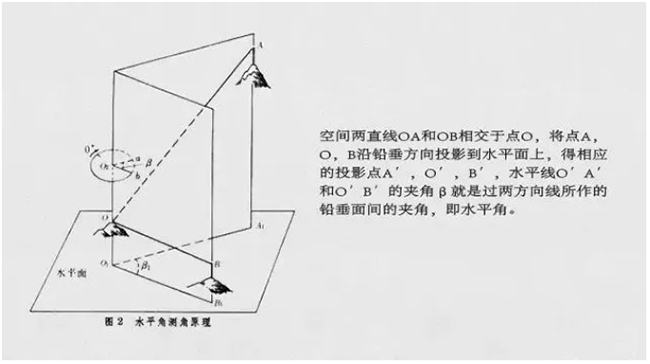

全站仪测量方法水平角测量

1.按角度测量键,使全站仪处于角度测量模式,照准第一个目标。

2.设置A方向的水平度盘度数为0°00´00"。

3.根据第二个目标B,此时显示的水平度盘度数为两个方向的水平夹角。

4.测量水平角的仪器必须有一个能置于水平位置水平度盘,且水平度盘的中心位于水平角顶点的铅垂线上。

全站仪测量方法

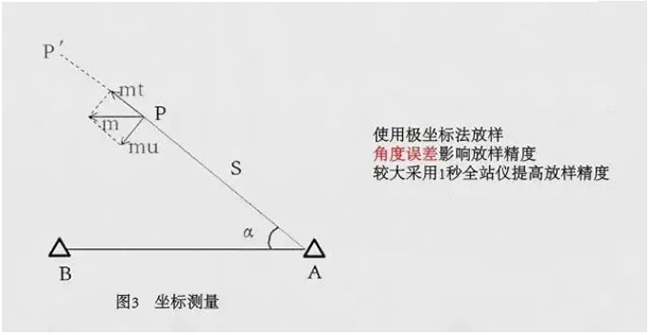

坐标测量

1.设置测站点的三维坐标。

2.设置后视点的坐标或设置后视方向的水平度盘读数为方位角。设置后视点坐标时,全站仪自动计算后视方向的方位角,设置后视方向的水平度盘读数为方位角。

3.设置棱镜常数。

4.设置大气改正值或温度、气压值。

5.测量仪器高,棱镜高,输入全站仪。

6.照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。

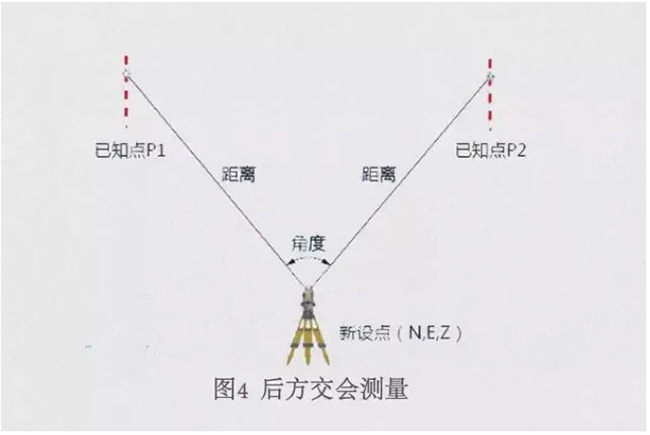

全站仪测量方法后交会测量

722R4L全站仪放置在一定的待定点上。通过观察两个以上已知点的棱镜,输入各已知点的三维坐标和仪器高度和棱镜高度,全站仪可以显示待定点的三维坐标。

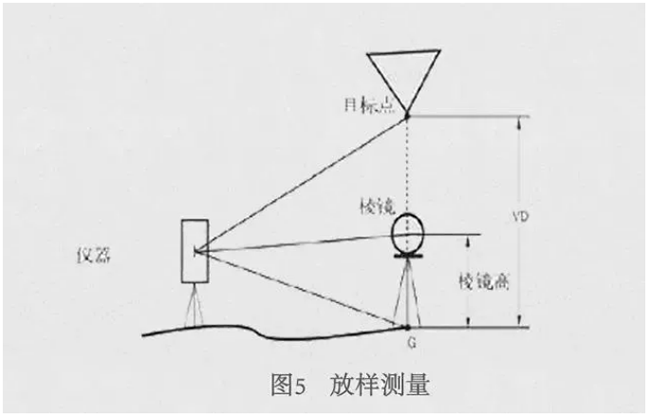

全站仪测量方法放样测量

1.将要测量的角度和边长(或坐标值)输入全站仪。

2.在放样过程中,仪器显示角度和边长的实测值与放样值的差异根据显示的偏离值和符号调整棱镜位置,直至偏离值为零。此时,棱镜的位置是要测量的点。

4、一些电子全站仪还可以通过图形显示棱镜上下左右前后的移动方向。

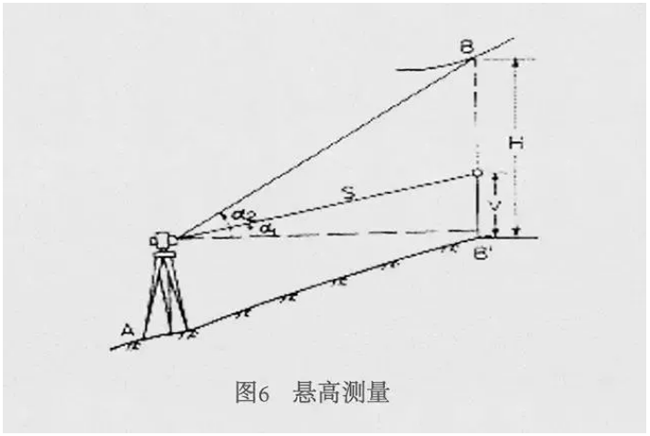

全站仪测量方法悬高测量

1.一些测量不能设置反射棱镜目标(高压电线、桥桁架)的高度时,可在目标正上方或正下方放置棱镜,输入棱镜高V。

2.瞄准棱镜并观察后,仪器可以在瞄准目标时显示目标高度H。

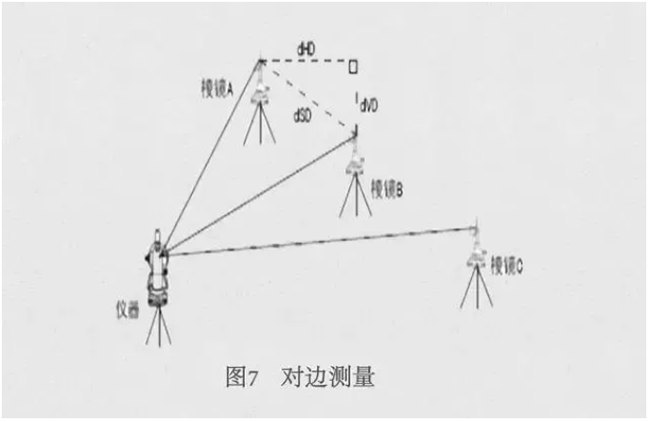

全站仪测量方法对边测量

如图所示:分别瞄准两个目标点的棱镜并观察后,仪器可显示两个棱镜之间的平距(dHD)、斜距(dSD)、高差(dVD)。

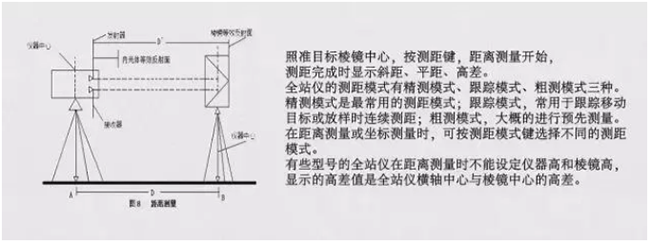

全站仪测量方法距离测量

1.首先设置全站仪棱镜常数。

棱镜常数必须在测距前输入全站仪,仪器会自动纠正测距。

2.其次,设置全站仪的大气改正值或温度、气压值。

光在大气中的传播速度会随着大气的温度和压力而变化。15℃和760mmHg是仪器设置的标准值,此时大气改为0ppm。测量时,输入温度和压力值,全站仪自动计算大气校正值,校正测距结果。

3.然后,测量仪器高,棱镜高,输入全站仪。

4.最后,全站仪测量距离。

全站仪测量方法
