华测RTK横断面测量步骤详解，及横断面数据导出

横断面测量也是RTK较为的重要测量应用，那么测量人员是如何进行横断面测量的呢？莱佳德科技小编以华测RTK landstar为例，详细介绍RTK横断面测量的步骤。一起来学习吧。

一、华测RTK横断面测量步骤

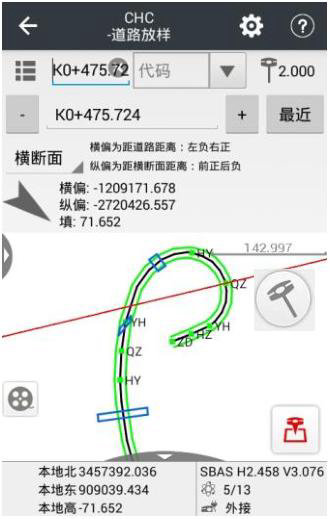

选择横截面并进入横截面测量模式。一条垂直于道路曲线的红线出现在道路视图中，以表示横断面，如下图所示:

纵偏:从当前位置到横截面的距离。

横偏:当前位置投影到横截面上后，距中心桩的距离。“-”表示在路上。

填:当前标高与设计标高之间的差距。

横断面采集时，横偏一般接近0，表示当前位置在横断面上；横偏不为0，表示测量位置与中心桩之间的距离。横偏负值表示当前位置在道路的左侧；横偏正值表示当前位置在道路的右侧。

注意:测量横断面时，必须测量相应的中桩，否则横断面数据不能直接导出。

二、华测RTK横断面数据导出

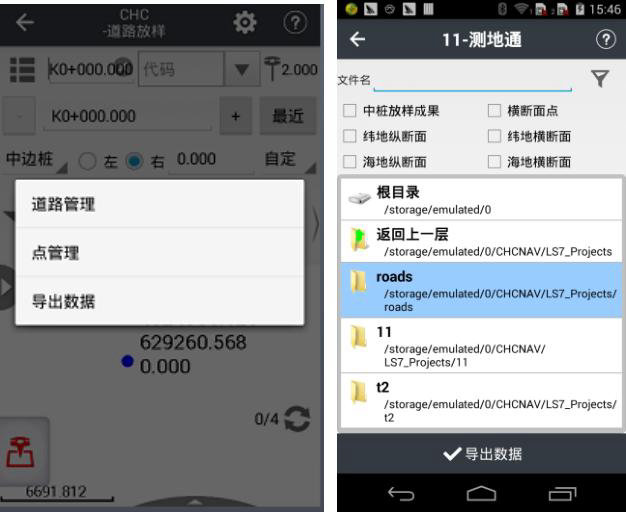

点击道路列表并选择[导出数据]。输入文件名，选择导出类型和导出类别。

包括中桩放样结果、横断面点、纬地纵断面、纬地横断面、海地横断面、海地

纵断面，导出的路径在 CHCNAV/LS7_projects/roads 文件夹下。

以上是华测RTK测量横断面的步骤教程。本文收集自网络，希望对大家有所帮助。
