中海达RTK应用实例--新疆阿克苏拜城县察尔齐镇地籍测量

项目背景

在乡村地籍测量项目中，传统方式依靠RTK手动打点，全站仪测量也需要移站、定向等工作，项目效率低，信息不完整，也会有一定的安全风险，特别是在大面积、大面积测量场景中，传统方法难以满足工期要求和操作要求。

面临挑战

项目工程面积大，采用传统全站仪配合mini小棱镜进行数字测图，耗时耗力，成本高；RTK测量虽然效率更高，但在实际工程测量过程中，普通RTK测量房角，很容易测偏或测量不准确，尤其带有较高墙面的房角地界点。

此外，由于角信号屏蔽和天线半径的影响，不能满足5厘米误差的要求。测量员经常需要各种特技，爬树，爬屋顶，收集麻烦，人身安全不能保证，与当地居民的沟通也可能被阻止。

解决方案

使用设备

该项目采用中海达iRTK5X电台模式进行测量。当遇到角落屋檐时，无需繁琐的校正，无需对中杆，比传统的倾斜测量RTK校准要简单得多，角落点可以倾斜测量。30°内倾角，3cm定位精度合适，符合5cm内定位要求。

操作步骤

由于乡村地籍的特殊性，一个界址点点位需要两个步骤来测量和检查。乡村地籍测量中使用中海达iRTK5 X无校正倾斜测量的基本步骤：

操作步骤

1基准站和电台架设

第一步，架设基准站，连接移动站后，启用中海达iRTK5 X倾斜测量功能；

2在已知点进行检验

第二步，在同一个界址点，通过关闭倾斜测量功能将倾斜测量功能拉直并打开倾斜测量功能(30°内)对比，检查已知点是否符合精度要求；

3倾斜测量作业

第三步是根据设置界点的标记位置进行倾斜测量，将对中杆倾斜到适当位置，将对中杆尖头位置放在界址点位置，然后收集记录；

4内部测量记录

最后，利用RTK设备测量边界点和房屋数据，提供给内部操作人员。到目前为止，使用RTK设备进行倾斜测量操作。

项目成果

目前，新疆阿克苏乡村地籍项目已收集2万多个点，完成项目进度70%。使用中海达iRTK5 X无校正倾斜测量，每天可完成50户以上，而传统全站仪每天只能测量20户左右，节省了项目工期的一半以上。

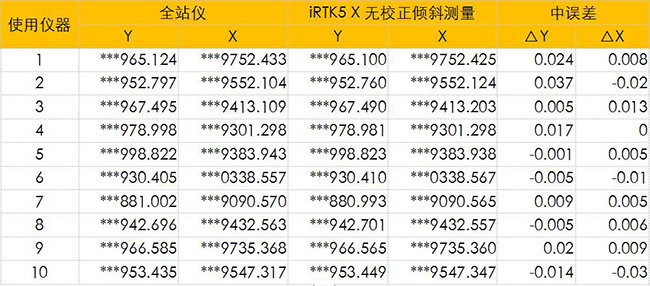

在精度方面，从以下结果对比可以看出，中海达iRTK5 X倾斜测量(30°内)数据精度符合项目要求，外部测量效率比以前提高了两倍多。

如今，在全国各地的乡村地籍项目中，像中海达iRTK5 X这样省时高效的设备仍需投入使用。与以往的传统测量相比，无需校正的RTK倾斜测量不仅提高了工作效率，保证了精度，而且节省了人力和项目费用，给传统测绘带来了新鲜血液，节约了大量资源。
