南方CASS网格法计算土方常见问题解答--下

​南方CASS采用方格网法计算土方经常被问及的问题及解决方法如下:

南方CASS采用方格网法计算土方经常被问及的问题及解决方法如下:

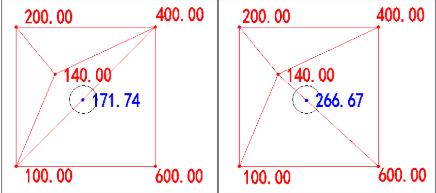

(5)可以用于两期土方计算吗?很多用户喜欢用CASS的方格网土方计算中的第三种,设计方面是“三角网”来计算两期土方量。用这种方法计算,对三角网文件中三角网的构成有具体要求。请参见下图中的例子:

上图中的标高数据相同,但三角网的不同形状会导致黑圈中心的地面标高差异很大。在这种情况下,如果使用相同的数据和设计数据,就不会注意三角网的网络问题,这将导致土方计算结果的巨大差异。因此,如果我们使用这种方法,我们必须注意,在保存三角测量文件之前,我们必须绘制等高线来检查地形的重叠。只有在完全重叠时,才能保存三角测量文件进行土方计算,使结果准确。

对于设计三角网文件的边界和网格的计算范围不完全相等的处理,我们可以使用菜单“等高线查询指定点的高程”,在网格计算范围的边界线上插值计算足够的高程点,并利用这些点和范围线生成与地形完全匹配的正确三角网文件,可以在两个周期内进行土方计算,完全没有问题。

PS:CASS的新手用户不建议使用这种方法来计算两个阶段的土方量。不掌握数据处理方法和原始数据会导致计算结果的较大偏差。

(6)计算结果会不同于手动计算吗?有些用户会手动计算每个网格的填充和挖掘量,然后总结最终的工程填充和挖掘量。结果与中国社会科学院自动计算的结果不同。在中国社会科学院,每个方块的填充和挖掘量受到小数位数的限制。在实际操作中,它是由实际数据计算出来的。也就是说,实际数据准确到小数点后排名第四,计算结果也是如此。在菜单“文件-CASS参数设置-测量参数-高级设置”中,可以设置计算的小数位数。

(7)如果软件自动内插的实地高程值与实际值有很大差异,如何处理?

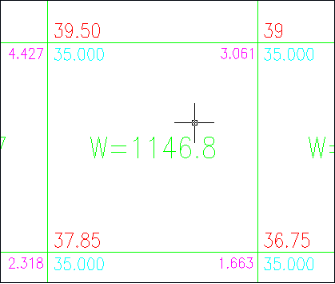

当土方计算中涉及的高程点数据不够密集时。或者当选定的网格不合适时,CASS自动插值生成的网格点的场高程值与实际值会有很大的不同。CAS9.1增加菜单功能“工程应用-网格土方计算-根据注释重新计算”。修改生成网格的图形上网格点的设计标高或插值标高。根据修改后的数据重新计算土方量。

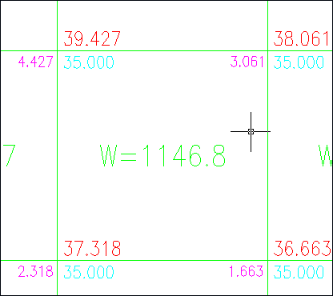

修改前的方格

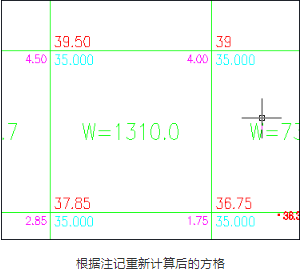

修改后的方格


(8)如何选择网格的大小?

软件网格的默认长度为20m。一般来说,这种尺寸很容易施工。并不是网格越小,计算就越准确。如果多个测量的高程点均匀分布在每个网格中,请根据高程点的密度选择网格的大小。这个网格的大小是合理的。(9)哪些项目不能用网格法计算?有岛屿的项目无法处理。例如,在一个大而平坦的领域,有几个小坑和池塘,不需要参与计算;两个以上坡度的斜坡不能同时处理。如扇形弧形斜坡;不能处理的只有边坡的方向和坡度,边坡工程没有边坡的范围。

总结

这就是CASS网格土方计算的内容。南方CASS的功能还是很强大的,在数字绘图方面足够专业,可以满足我们测量专业的使用需求,但也有一些不足。增加了很多特殊的工具和符号,给数字测量和绘图带来了极大的便利。但是应用中有很多注意事项和技巧,正确使用这些工具和技巧可以事半功倍。
