CAD如何完成尺寸公差标注

在CAD中,创建标注样式时,可以为每个尺寸附加尺寸公差,但并不是每个尺寸都需要公差。我们可以通过“特性”选项板来修改现有标记的公差。和莱佳德科技小编一起看看如何使用对象特性管理器来编辑尺寸公差标注的吧。

在CAD中,创建标注样式时,可以为每个尺寸附加尺寸公差,但并不是每个尺寸都需要公差。我们可以通过“特性”选项板来修改现有标记的公差。和莱佳德科技小编一起看看如何使用对象特性管理器来编辑尺寸公差标注的吧。

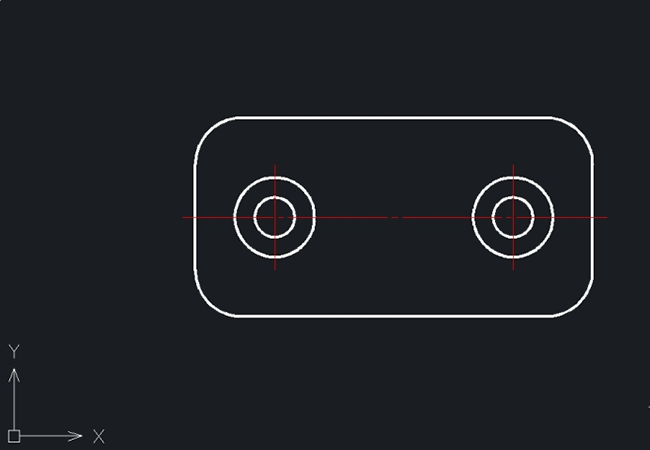

1.打开图形文件,如下图所示,将逐步标注左右孔之间的间距,并附上极限偏差“+0.05”和“-0.02”。

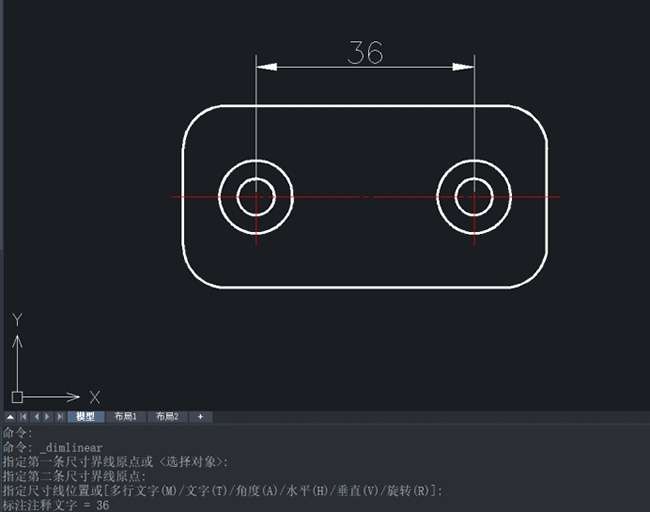

2.依次点击[标注]-[线性]按钮,根据命令行提示确保打开对象捕捉,依次选择左右圆心,拉出合适的尺寸线位置,如下图所示。

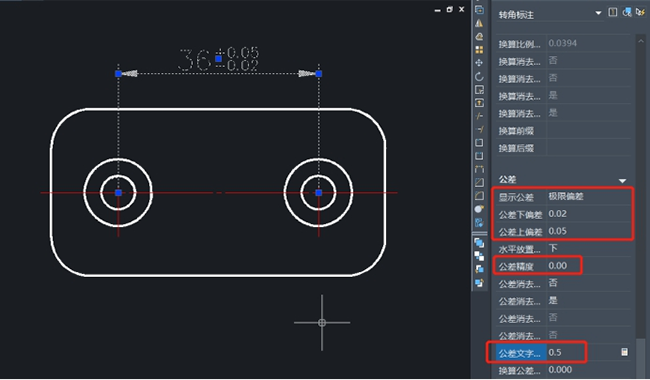

3.选择线性标注36,按Ctrl+1快捷键弹出[特性]选项板,在[公差]选项组的[显示公差]下拉列表中选择极限偏差,在[公差精度]中选择“0.00”,在[公差偏差]数值框中输入“0.05”,在[公差下偏差]中输入“0.02”,在[公差文字高度]中输入“0.5”,如下图所示。

4.关闭“特性管理器”,Esc键取消标注对象的选择,效果如下图所示,已完成此线性标注增加尺寸公差的操作。

以上是完成尺寸公差标注的一种方法。用这种方法,我们也可以用公差标注“对称”、“极限尺寸”和“基本尺寸”等形式的带有公差的尺寸。
