选择正确的棱镜和选择正确的仪器同样重要

人们通常认为棱镜在测量过程中的工作相对简单——只要棱镜在测量过程中相对简单“待”只是在那里。但是测量工作质量将取决于薄弱环节，“小”棱镜也可能带来“大”麻烦。棱镜是否能很好地完成任务取决于各种因素，无论是原材料的质量，还是生产过程的标准，都会对棱镜测量的准确性和在恶劣环境中的耐受性产生巨大的影响。在本文中，我们将了解徕卡测量原棱镜的生产方法，并解释为什么选择正确的棱镜和正确的仪器同样重要。

一、什么样的棱镜才是好棱镜？

一个好的棱镜需要尽可能多地反射激光信号。要做到这一点，它必须做得很好，并得到相应的保护，这样棱镜的准确性就不会受到外部环境的影响。棱镜应能满足用户在各种距离上的需求。例如，在短距离和长距离的情况下，可以使用不同的涂层来支持。棱镜需要坚固耐用，以确保即使从中杆的高度掉到地上，也能继续正常使用。

徕卡测量棱镜采用优质玻璃制造，生产技术先进，组装严格，质量控制工艺严格。让我们看看这些措施对棱镜的精度和使用寿命有什么影响。

1精雕细琢，防止光束偏移

棱镜是由玻璃块制成的，因此棱镜玻璃的制作对棱镜的反射能力有重要影响。玻璃切割、研磨、抛光和安装的精度将直接影响棱镜反射回全站仪的激光测距信号。玻璃的棱角和表面打磨得越准确，信号在同一方向的返回效果越好，强度越高。即使棱镜角度与规定值之间只有几秒钟的误差，棱镜反射的信号也会错过全站仪，从而无法测量距离。

2特殊涂料，提高性能

棱镜反射激光测距信号的能力取决于其材料和表面质量。徕卡测量系统生产的棱镜上附有铜涂层，可以在徕卡测量全站仪使用的测距信号波长范围内提供更好的反射率，提高棱镜的反射性能。铜涂层是一种坚固的材料，由于表面附有适量的涂层，不易腐蚀。同时，徕卡测量棱镜还使用抗反射涂层来减少近距离测量误差。在近距离测量中，没有抗反射涂层的棱镜可能会产生更大的误差，因为棱镜的正面（而不是中心）总能直接反射一定比例的激光测距信号，可能导致测量结果错误。徕卡测量棱镜的抗反射涂层可以防止这种情况。

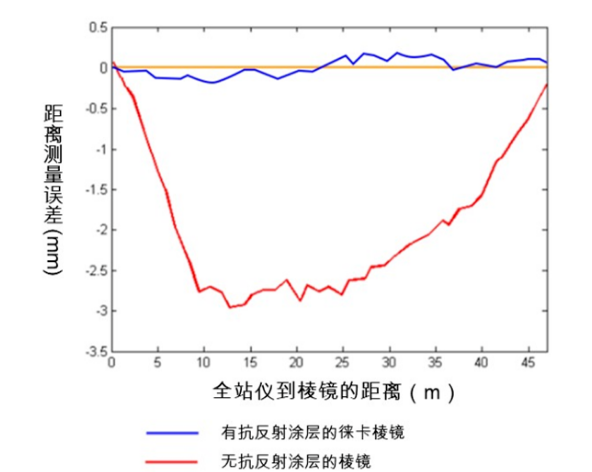

徕卡测量棱镜在近距离能更好

3对中精度

除了高质量的玻璃，测量精度的另一个重要因素是所谓的“对中精度”。对中精度是指棱镜支架与安装螺柱对齐正确安装的精度。如果不使用原棱镜支架，测量错误的风险会变得非常高，因为这些“仿徕卡”支架不是按照徕卡测量系统的标准生产和配置的，导致其质量无法保证。

4防尘防水

如果棱镜没有很好地密封，周围的环境可能会破坏它的反射能力，导致它不能正常使用。棱镜经常被放置在测量现场很长一段时间，尤其是当它们被用于监测和应用时。因此，棱镜需要能够承受恶劣的环境条件。例如，我们的一个全站用户反馈说，他们安装在轨道上的棱镜无法测量。我们对此进行了调查，发现用户使用的棱镜是徕卡测量棱镜的劣质仿制品，没有正品使用的保护层。为了防止铁路沿线杂草生长，运维单位经常喷洒强力除草剂，正是这些除草剂腐蚀了棱镜，使其无法再使用。

徕卡测量棱镜除了铜涂层外，实际上还有三层保护层。粘合涂层将铜涂层固定在玻璃上，保护涂层保护铜涂层，并密封所有涂层。最后，外部的抗反射涂层为棱镜增加了额外的环境影响保护层，以确保棱镜的使用寿命。

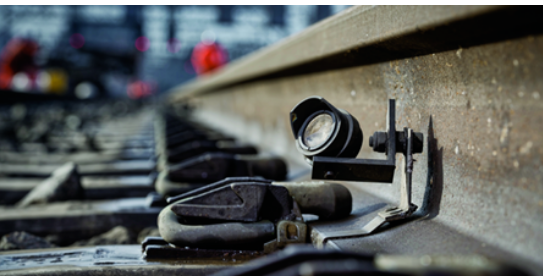

非徕卡测量棱镜安装在铁轨上，失去反射能力

二、徕卡360°棱镜：6个月，90道工序

用玻璃块做一个360°棱镜需要6个月，整个过程包括90个单独的过程。3600°棱镜设计用于先进的自动全站仪，采用自动技术锁定棱镜，使测量人员无需反复照射棱镜。°棱镜是360°全方位，它由六个玻璃三棱锥组成，并采用专利技术进行严密组装。

为什么需要这么长时间？首先，玻璃锥体需要用玻璃立方体切割，优于8″研磨角精度。其次，采用光学接触键合技术手工研磨抛光，使其表面光滑至两位纳米精度(即10亿分之一米)。然后从立方体上研磨出相同尺寸的棱锥，并进行相同的抛光。接下来，在特定的环境条件下，玻璃棱锥是真空的“洁净室”涂上多层涂层。然后用慢干粘合剂粘在一起。整个组装过程耗时长达两周，其中硬化过程耗时较多。最后，将玻璃安装在橡胶中，用碳棒或金属棒加固棱镜。在这批出厂前，样品必须经过一系列严格的质量测试，其中之一就是中杆坠落测试。

三、跌落测试

在储存、转移和测量过程中，棱镜不可避免地会意外地落在地上。测量员将中杆靠在墙上，然后走开，中杆可能会倒下。中杆坠落测试是徕卡测量系统的众多质量测试之一，棱镜在此过程中需要保持完好。下面的视频显示了一个典型的坠落测试，按照我们的标准规则进行，即中杆高2米，从垂直位置坠落，最后落在混凝土地面上的硬木上。视频中测试了三个棱镜：徕卡GRZ4（用于“普通”单人测量的360°棱镜)，徕卡GRZ122（镜站仪上的3602）°棱镜)和徕卡GRZ122仿制品。观察徕卡保护带来的差异。

四、使用劣质棱镜的风险

使用劣质配件会影响你的工作。无论全站仪的质量或价格如何，劣质棱镜都会使您无法获得准确的测量结果。即使是低精度（厘米级，而不是毫米级）的测量任务，劣质棱镜也不会因为其脆弱性而长期使用。

徕卡测量客户服务团队将对用户反馈的徕卡测量解决方案无法提供准确结果进行详细调查。我们经常发现问题是由第三方配件引起的，许多人声称“就像徕卡产品一样”。我们的一个用户就是这样，他们说使用的360°棱镜的质量不符合徕卡测量附件的期望。

在用户的工作现场，当棱镜只从1.3米的高度掉下来时，它就会裂开。当我们收到棱镜并进行测试时，我们发现它是仿制品——涂层质量差，胶水质量差，甚至没有内置的稳定碳棒，这使得它很容易断裂。不幸的是，用户从网上卖家那里购买商品，无法退款。这笔交易并不像看起来那么划算——他们在项目中损失了宝贵的金钱和时间。

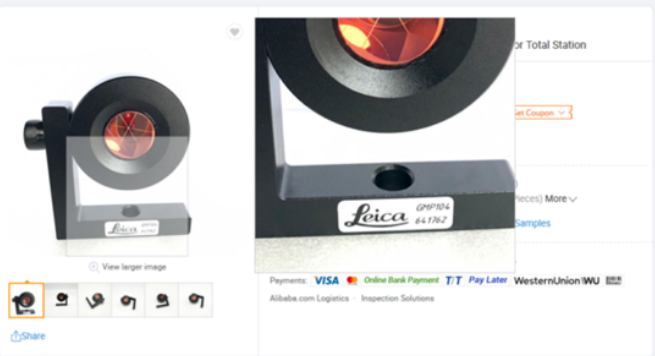

网络售卖的“仿徕卡”棱镜

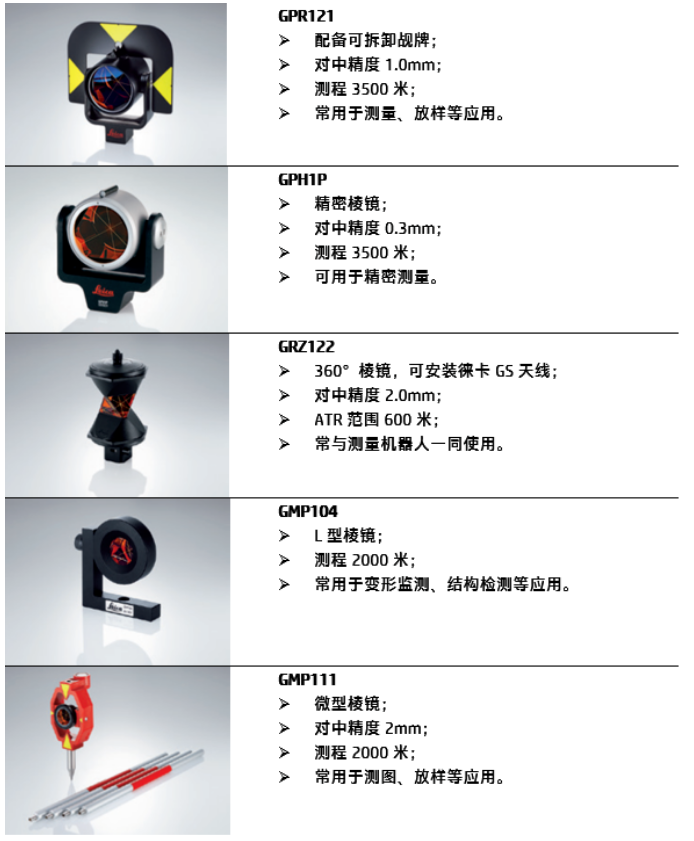

5、常见的徕卡棱镜

转自徕卡测量系统应用
