如何使用全站仪?全站仪使用教程简介

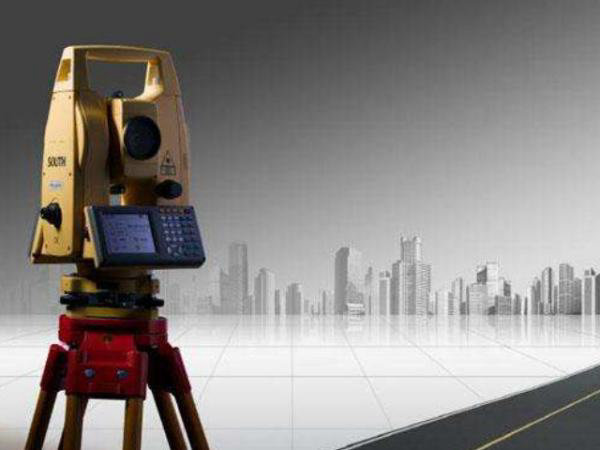

全站仪使用教程简介
全站仪使用教程简介。全站仪水平角度测量:(1)按下角度测量键,使全站仪处于角度测量模式,对准一个目标A;(2)将A方向水平刻度盘的读数设置为0°00′00" ;(3)瞄准另一个目标B,此时显示的水平度盘读数就是两个方向之间的水平夹角度数。
全站仪使用教程简介
全站仪水平角度测量
(1)按下角度测量键,使全站仪处于角度测量模式,对准一个目标A;
(2)将A方向水平刻度盘的读数设置为0°00′00" ;
(3)瞄准另一个目标B,此时显示的水平度盘读数就是两个方向之间的水平夹角度数。
全站仪测量距离
(1设置棱镜常数
测距前,必须将棱镜常数输入仪器,仪器会自动修正所测的距离。
(2)设置大气改正值或气温气压值
光在大气中的传播速度会随着大气的温度、气压而变化。15℃和760mmHg是仪器设定的一个标准值,此时的大气修正为0ppm。实际测量时,可以输入温度和气压值,全站仪会自动计算大气改正值(或直接输入大气改正值),并对测距结果进行改正。
(3)测量仪器高度和棱镜高度,输入全站仪。
(4)距离测量照准目标棱镜中心,按下距离测量键,距离测量开始。距离测量完成后,显示斜距、平距和高差。全站仪的测距模式有三种:精测模式、跟踪模式和粗测模式。精密测量模式是常用的测距模式,测量时间约为2.5S,显示单位为1mm。
跟踪模式,常用于跟踪移动目标或放样时的连续测距显示一般1cm,每次测距时间0.3S左右;
粗测模式,测量时间约0.7S,显示单位1cm或1mm。在距离测量或坐标测量期间,您可以按测距模式键来选择不同的测距模式。
需要注意的是,有些型号的全站仪在测距时无法设置仪器高度和棱镜高度,显示的高差是全站仪横轴中心与棱镜中心的高差。
(1)设置测站的三维坐标。
(2)设置后视点的坐标或将后视点方向的水平刻度盘读数设置为其方位角。设置后视点坐标时,全站仪会自动计算后视点方向的方位角,并将后视点方向的水平度盘读数设置为其方位角。
(3)设置棱镜常数。
(4)设定大气修正值或气温和气压值。
(5)测量仪器高度和棱镜高度,输入全站仪。
(6)瞄准目标棱镜,按下坐标测量键,全站仪开始测距,计算并显示测点的三维坐标。
