中海达应用案例--内蒙古某矿山大型堆积体积测量

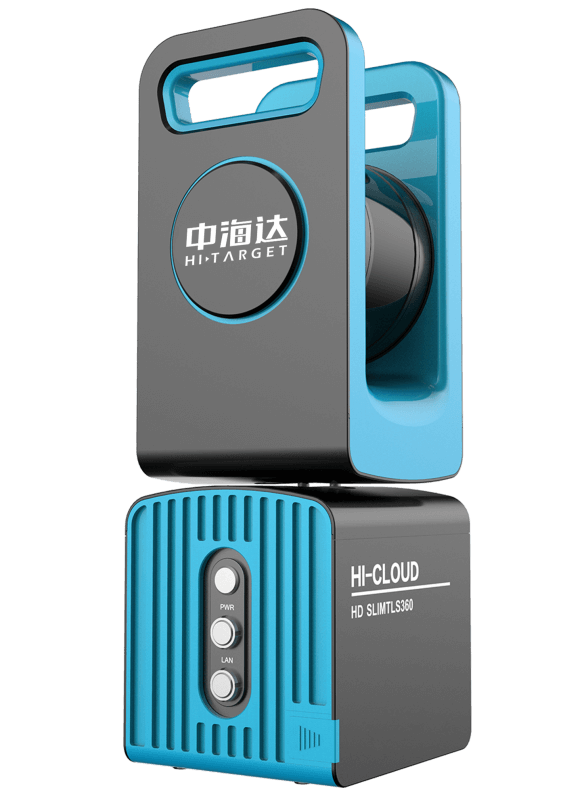

本项目使用的设备是中海达HD TLS360迷你便携式三维激光扫描仪。该设备轻便小巧,无需调平、一键操作、无线控制等特点,可快速获取被测目标的三维数字信息数据。

项目背景

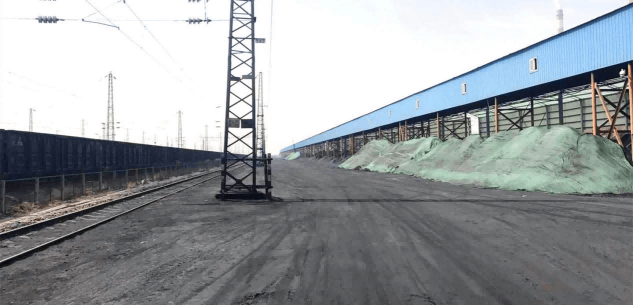

该项目位于内蒙古的一座矿山,散装堆场存放着煤矿堆,长50米左右,宽50米左右,高约2-3米。火车进场装煤时,装载误差大、部分运输车厢不规范。为了充分发挥火车的运输能力,既不会空载也不会超载,客户需要精准测量煤炭矿石堆。

中海达项目现场痛点分析

大型煤矿堆的体积测量方法一般采用全站仪RTK单点测量方法。由于大型煤炭矿石堆攀爬不方便,在全站仪或RTK单点测量方法下,很难手动达到每个精准的特征点,操作效率低。同时,这种单点测量方法测量数据密度小,无法准确获得煤炭矿石堆的体积。

实施方案

针对项目现状,客户提出利用三维激光扫描完成煤矿堆体积测量。三维激光扫描技术具有高精度、面测量和非接触数据采集的特点,可以很好地解决全站仪和RTK单点测量的痛点。

本项目使用的设备是中海达HD TLS360迷你便携式三维激光扫描仪。该设备轻便小巧,无需调平、一键操作、无线控制等特点,可快速获取被测目标的三维数字信息数据。借助中海达专业数据处理软件,项目可以获取堆的三维数据模型,从而计算和分析煤矿堆的准确体积。

中海达HD TLS360作业过程

1.外部数据采集

①测试前准备:通过勘察现场,确定现场8个测站的数量和位置,并确定使用现场特征点拼接数据的选择。

②外部数据采集:在三脚架上设置中海达HD TLS360,无需调平,设置参数后即可扫描。8个测试站的外部数据采集不到20分钟(包括移动站、采集设置等)。

2.内部数据处理

①拼接操作

海达三维激光点云处理软件中打开外业收集的点云数据,拼接扫描场景中特征的同名点。在拼接过程中,相邻两站拼接,只需选择相同的同名点即可完成拼接工作。海达三维激光点云处理软件采用ICP精细拼接算法,可自动完成拼接优化,可快速处理点云噪声、分类,消除无效点,大大降低了手动拼接的误差,大幅提高了数据处理的效率。

②生成三维图形

拼接完成后,利用中海达专业数据处理软件生成煤矿堆三维图形。

③料场分堆、分区测量

根据煤炭矿石堆的三维图形,根据分割线的位置,计算不同堆的体积,用颜色区分煤炭矿石堆的三维图形。

成果展示

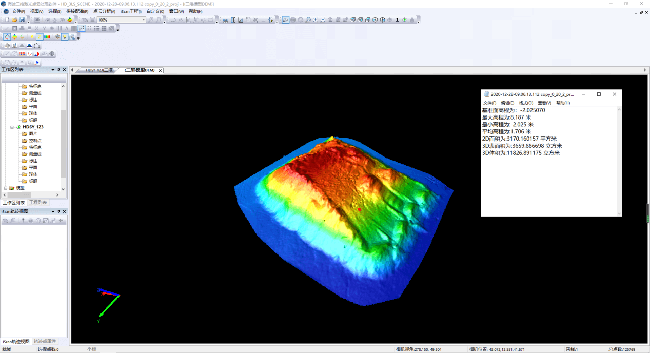

通过一小时的数据处理,中海达专业的数据处理软件输出了最终的结果,客户可以直观地获取煤矿堆的体积等数据。基准面高程为-2.025070,2D面积为3170.160157平方米,3D面积为3659.8698立方米,3D体积为11826.89175立方米。有了准确的数据,客户可以根据火车的装载量合理安排煤炭运输,消除空载和超载,有效节约运费。

煤炭矿石堆体积计算成果图项目总结

现场测量结果表明:

1.中海达HD TLS360可测量不规则料堆的体积,测量精度均在3%以内,满足应用要求。

2.从外部扫描到内部数据处理,中海达HD TLS360的运行效率是全站仪或RTK单点测量方法的数倍。

因此,与全站仪和RTK单点测量方法相比,中海达HD TLS360大大缩短了内外行业的处理时间,结果更直观,数据模型更准确,为大堆体积测量提供了快速、安全、准确的解决方案。
