道路纵断面水准测量方法

线路施工测量

一、纵断面水准测量

路线纵断面测量又称路线水准测量。其任务是根据水准点高程测量路线中桩的地面高程，并按一定比例绘制路线纵断面图，为路线纵坡设计和土石方计算提供基本信息。

纵断面测量一般分为两个步骤：

1.基平测量：沿路线方向设置若干水准点，建立路线高程控制。

①基准测量应将起始水准点与附近国家水准点连接起来，以获得绝对标高。在沿线其他标准点的测量过程中，所有能与附近国家标准点连接的测量都应连接起来，以获得更多的检查条件。如果路线附近没有国家水准点，可以假设起始标准点的高程。

②在测量水准点高程时，通常使用一台水准仪来回观察或同时观察两个标准仪（或对面）。来回测量或两台仪器测量的高差不符合规范要求。

2.中平测量：根据每个水准点的高程，分段进行水准测量，确定每个中桩的地面高程值。

①基平测量的精度要求高于中平测量，可按三等或四等精度要求（具体根据设计要求）进行。中平测量仅用于单程观测，精度符合一般水平要求。

②中平测量又称中桩抄平，即测量路线中桩的地面高程。中平测量是基于基础平测量提供的水平点，以相邻两个水平点为一个测量段。从一个水平点出发，逐一测量中桩的地面高程，附着在下一个水准点上，形成附着水平线。

③设置在一定距离内传递地面高程的转点，每两个转点之间观测到的中桩称为中点。

由于转点起到传递高程的作用，观察时应先观察转点，再观察中间点。转点的视线长度一般不超过150米，尺子应站在尺垫、稳定桩顶或坚石上；中间点的高程是通过视线高法获得的，视线长度也可以适当延长。尺子站在靠近桩边的地面上。

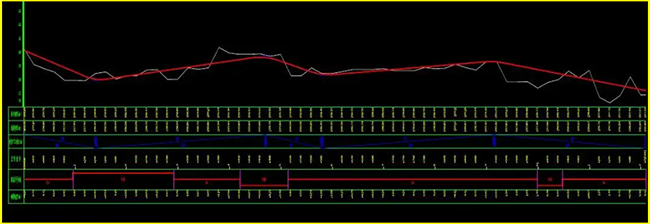

3.纵截面图绘制说明:

纵截面图一般采用直角坐标系绘制，横坐标为中桩里程，纵坐标表示高程。常用的里程比例尺为1︰5000、1︰2000和1︰1000多种，为了明显表示地面起伏，一般取高程比例尺比里程比例尺大10或20倍，例如里程比例尺用1︰1000时，高程比例尺取1︰100或1︰50。
