全站仪的架设、气泡校准、对准和整平的图文操作指南

全站仪带有专用的测量软件，因此进行测量、数据采集等工作相对简单，但忽略基础仪器的设立和校准问题可能会影响数据精度。因此，接下来小编将分享全站仪的设站和校准整平教程。

仪器架设

1、将支架伸展到适当高度，然后转紧固定螺丝，把三脚架放在控制点正上方。

2、请将全站仪使用连接螺丝固定在三脚架上。

气泡校正

1、请按下星号键，以打开激光对准功能。

2、调整支架腿，使激光点对准标记点。

3、调整另外两个脚架，让圆形气泡位于中间位置。

4、将圆形气泡调整至中心位置后，检查激光点是否有偏移。如果发现有偏移，松开固定螺丝，轻轻推动全站仪，使激光点重新对准控制点，然后再拧紧固定螺丝。

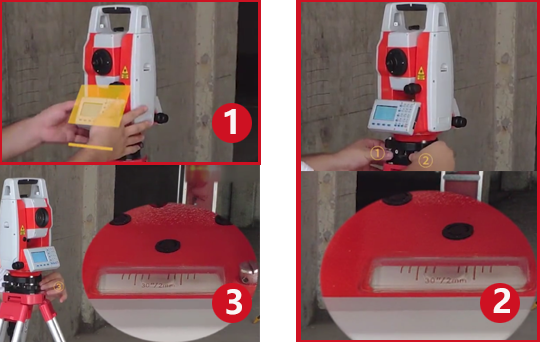

对中整平

1、请将面板与两个脚螺旋平行。

2、调整两个螺丝脚，让气泡置于中央位置。

3、将全站仪旋转90度，用另一个螺丝脚进行调整，以使管内气泡居中。

旋转全站仪90度，如果管内气泡不在中间位置，调整两脚螺钉直到气泡在中心。接着重复第三步，直到两方向气泡都居中。检查激光点是否准确对准控制点，如果不准确，松开连接螺钉，移动全站仪使激光点与控制点对齐后再拧紧螺钉。再次确认气泡是否在中心，若不在中心，继续调整脚螺钉直到气泡在两个方向都居中，同时激光点准确对准控制点，完成整体水平调整。
