CAD如何完成线性标注？

在CAD中，线性标注命令可以提供水平或垂直方向的长度和尺寸标注。如何在CAD中完成线性标注呢？让一起来看看具体的方法和步骤吧！

1.打开图形文件，如下图所示。为了方便描述，徕佳德科技小编标记了一些字母。将逐步向您展示完成这个线性标注的步骤。

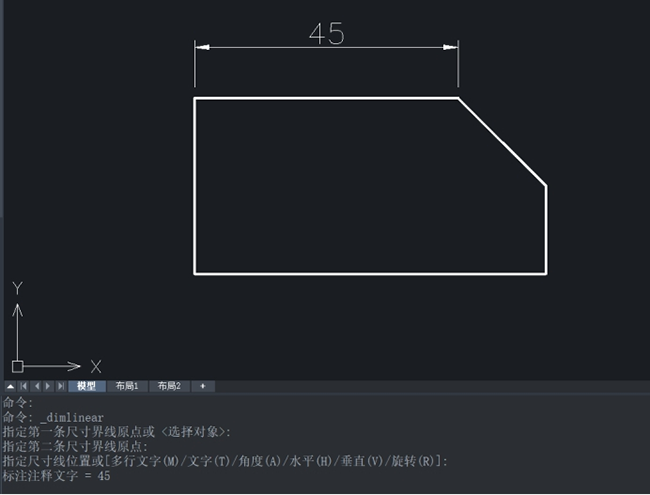

2.依次点击[标注]-[线性]按钮，或在命令行输入DIMLINEAR并返回键进行确认。根据命令行提示，依次选择A、B两点，然后向上拉出标注尺寸线，自定义合适的尺寸线位置。

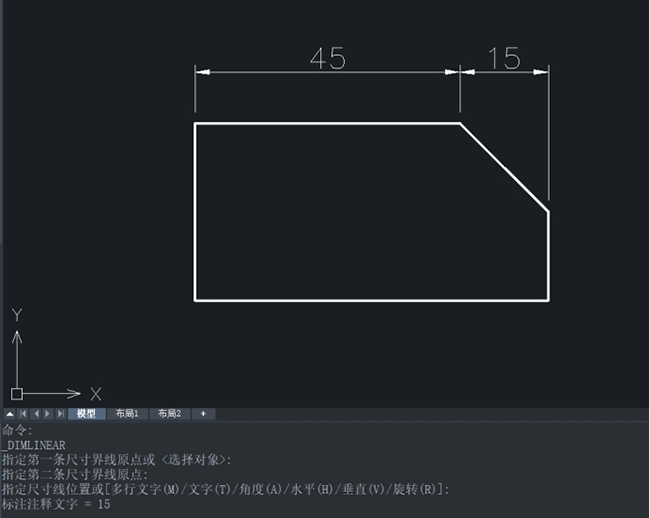

3.按回车键继续执行线性标注命令，依次选择B、C两点，然后向上拉出标注尺寸线，用对象捕捉工具捕捉前一个标注的箭头尖端位置，使其与前一个标注对齐。

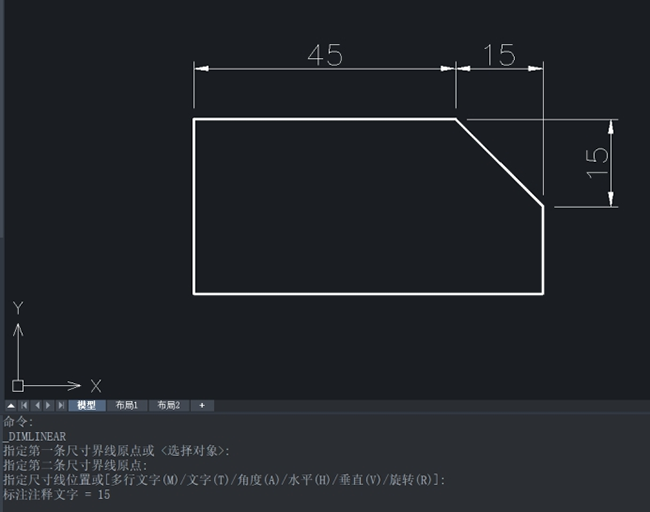

4.重复第三步的操作，拉出尺寸线时向右拉，可拉出垂直方向的线性标注。

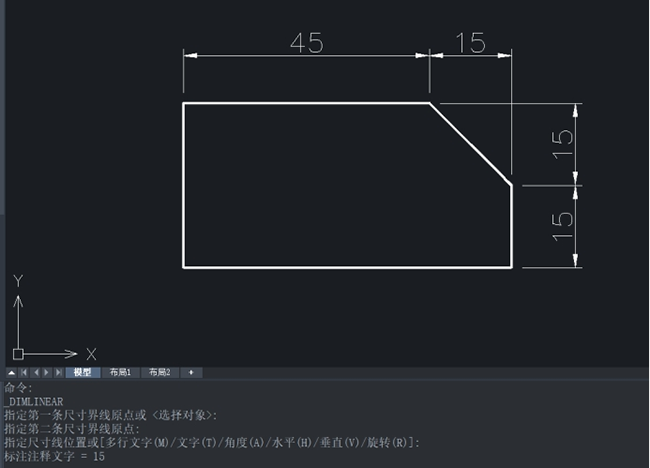

5.按回车键继续执行线性标注命令，C、D两点标注，效果图如下。

以上是在CAD中完成线性标注的方法。线性标注只能标注指定旋转方向的水平、垂直方向或直线尺寸。需要注意的是，在拾取标注点时，必须打开对象捕捉功能，准确拾取标注对象的特征点，以便在标注和标注对象之间建立相关性。
