大疆禅思P1作为大疆的全画幅相机,刚上市就备受关注。在关注其测绘生产力创新的同时,我们也对其工作场景和不同场景下的测量表现充满了好奇。

大疆禅思P1作为大疆的全画幅相机,刚上市就备受关注。在关注其测绘生产力创新的同时,我们也对其工作场景和不同场景下的测量表现充满了好奇。

让我们来看看大疆禅思P1在大面积二维正射、带状地形测绘、三维倾斜摄影测量、接近摄影测量等操作场景中的实际测量表现。

大面积正射影像生产-速度快,精度高

农村规划设计对农村产业发展、空间布局、文化保护与传承、生态环境保护具有重要意义。近日,安徽省某地城乡建设局对辖区内近65KM²开展“农村美好家园”规划设计,通过可测量分析的正射影像对辖区进行总体规划。大疆合作伙伴安徽博冠使用了大疆经纬M300RTK大疆禅思P1完成了测绘任务。

飞行高度263米,地面分辨率3.3cm,在免像控情况下,只需三天即可满足1:1000精度外部数据采集。为了保证任务的快速交付,采用大疆智图进行内部二维重建,单台计算机在48小时内快速完成了整个测量区21065张照片的正射影像数据生产。

在山西,大疆合作伙伴山西文达通用10KM²地形测绘任务再次验证了大疆禅思P1的免像控正射图像精度。在本次测试中,飞行参数设置为航高240mm、80%航向重叠率、70%旁向重叠率70%、地面分辨率为3cm,共采集5978张照片,通过50个检查点的检查精度均匀分布在测量区域。在无图像控制条件下,平面误差为4.47cm,高程误差为3.96cm,完全满足地形测绘精度的要求。

大疆禅思P1

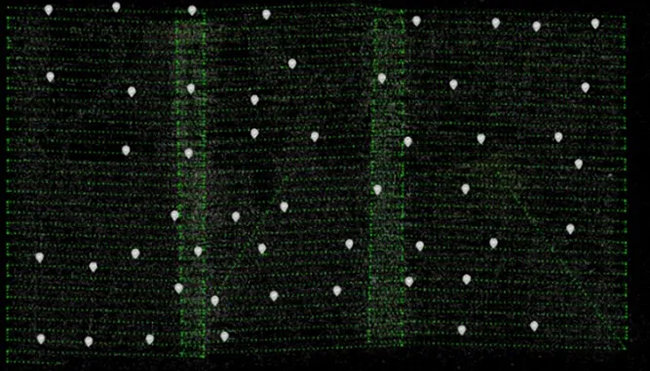

检查点分布

大疆禅思P1

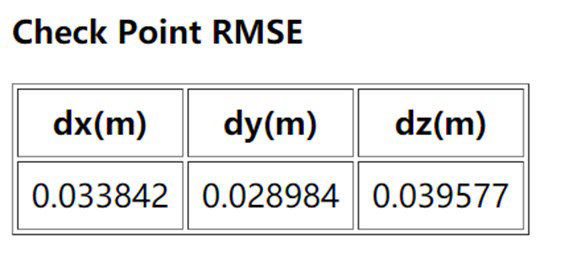

精度成果

带状地形测绘-全画传感器

河湖划界工作正在全国全面开展。制定河湖岸线保护利用规划,划定岸线功能分区,对保障河流稳定、洪水安全和生态保护具有重要意义。西藏江达县97公里河湖边界工作正在进行中,位于青藏高原东部,平均海拔约4000米,高差1000米,河流、草原、道路、森林、山峰、高原天气多变,冬季雪频繁,气流变化和突然风对无人机安全和航空测试精度带来了巨大的考验。

大疆合作伙伴九江伟业和四川道明利用经纬M300RTK搭载大疆禅思P1完成航测任务。项目计划工期为1个月。在相同的拍摄条件下,大疆禅思P1全画幅相机的像元更大,拍摄效率更高,低噪音、高感应模式大大延长了单日作业时间。共有55个架次高效完成了整个测区的外部数据采集,实际外部作业时间仅为13天。经纬M300RTK与大疆禅思P1相结合,以其方便的飞行操作、高精度的定位能力和快速的数据采集效率赢得了项目客户的一致好评。

挑战多种操作模式-智能摆动加速三维倾斜操作

得益于灵活的三轴云平台,大疆禅思P1推出了三维数据采集的智能摆动拍摄功能。在飞行过程中,大疆禅思P1可以在五个方向摆动云平台,飞行路线可以完成三维重建所需的正向和倾斜照片采集。

三轴云台根据智能轨迹摆动拍摄,根据拍摄区域测量区域位置的不同,自动分为单向、三向、四向、五向摆动拍摄区域,自动调整不同区域的飞行速度,确保数据采集效率。在测量区域边缘,智能筛选拍摄,简化照片数量,确保所有照片都是指向测量区域的有效照片,后处理效率可提高20%[1]-50%[2]。

为了验证智能摆动拍摄三维重建的效果,大疆合作伙伴云南新坐标在云南某房地产一体化项目中进行了测量。测量面积为0.24KM²、地面分辨率为2cm,航向重叠率为75%、侧向重叠率为55%。通过大疆禅思P1的智能摆动拍摄操作,1293张照片图像采集在28分钟内完成。操作效率与五相机相当,照片量减少约2/3,大大节省了内部建模时间,建模效果和精度不逊色。

毫米级精细建模-助力贴近摄影测量应用

大疆禅思P1配合三个可更换的定焦镜头,开放手动对焦以适应不同的拍摄场景,可以有效地获取安全距离内高分辨率的数据图像,并提取精细的地理信息。毫米级精细三维模型广泛应用于地质灾害调查、古建筑保护等领域,可改变传统运行模式,降低数据采集难度,确保外部人员的人身安全。

不同测绘作业场景的数据证明,大疆禅思P1可以轻松处理二维、三维和接近摄影测量作业[3]。

期待更多用户在更多场景中应用大疆禅思P1,探索和验证其建模效果和精度,也期待各行业在大疆禅思P1的帮助下,打开真实世界数字化的新大门,探索更广阔的世界。

参考

[1]测区面积 1.5KM2,飞行高度200m

[2]测区面积 0.5KM2,飞行高度200m

[3]云冈石窟模型素材来自大疆合作伙伴山西文达通及云冈石窟研究院
