测量设备知识图文教程—电子经纬仪的校准步骤

电子经纬仪 完成校准后，可能出现长水准泡未居中，或者长水准泡校准后不居中情况。此时需要调整长水准器和圆水准器以解决问题。接下来会分享如何操作的图文教程。

一、需要调整水平仪（确认水平仪需要校准）

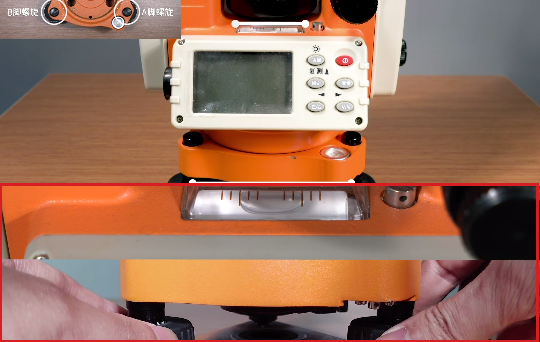

1、请确保水平仪与AB脚螺旋连接线平行，轻微调整AB脚螺旋，使水平泡位于中间位置。

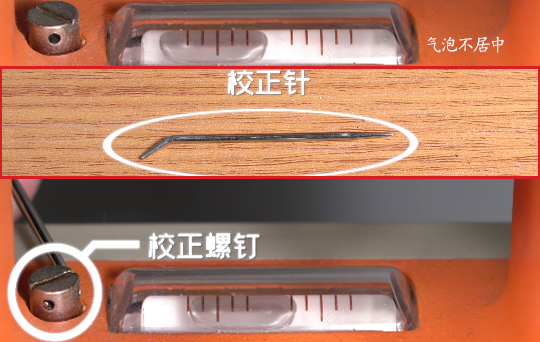

2、将仪器旋转180度，使得长方向的气泡不在中间，然后使用校准针调整水平仪上的校准螺钉，使得气泡朝向中心移动。

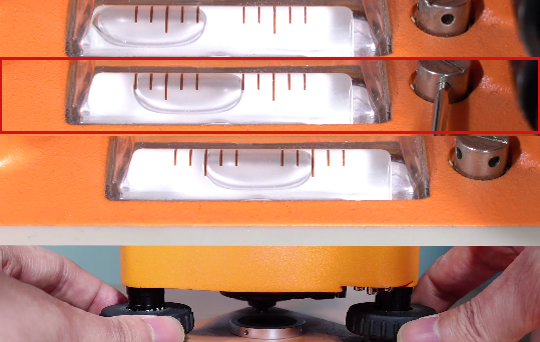

3、将校正针的调整距离设置为离中心偏移距离的一半，另一半使用AB脚的螺旋进行调整。

4、进行180度旋转，若气泡未置中，则需重复执行步骤2和3，直到气泡置中位置。

5、将仪器旋转90度，使用C型螺纹调整气泡至中心位置，重复步骤2和3来检查和校准，直到仪器转向任何其他方向时，气泡仍然位于中心位置，即表示校准完成。

二、水平仪校准完成。

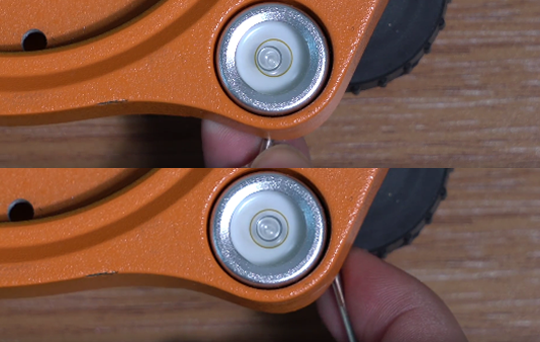

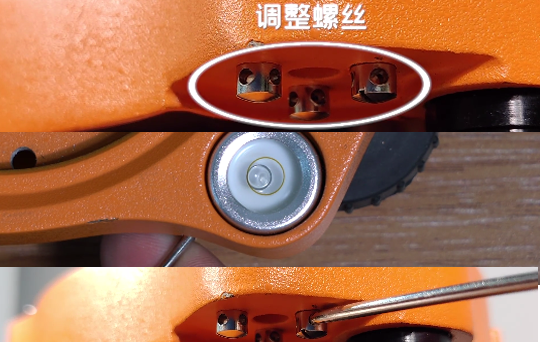

1、圆形水平气泡未居中，圆形水平仪底部有三个可调整的螺丝，校准时使用校准针一次逐渐松开这三个螺丝，并仔细观察圆形水平气泡的移动方向。（提示：在松开螺丝时，请勿拧得太松）

2、旋紧每颗调整螺丝（确保受力均匀），让气泡位于圆形水平仪中心位置，然后校准完毕。
