用途概述

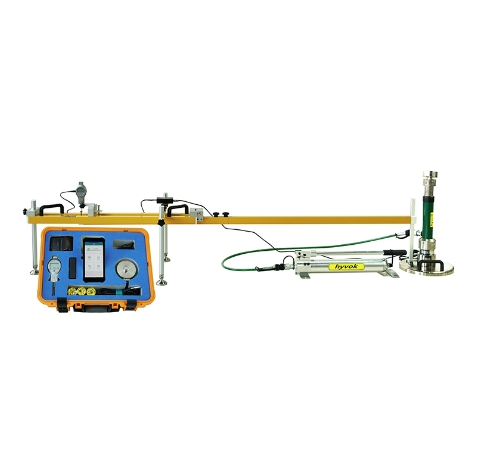

GTJ-WK30智能地基系数测试仪适用于粗、细粒土和土填压实后的路基、基层等的地基系数的测试，也可用于计算均匀地基土的变形模量。测试地基土的应力与变形特性，确定铁路、公路路基、基层等的地基系数，该产品具备测试K30、K40、K60的功能。为迎合铁路信息化要求，我司联合铁路部门的专家，打破传统陈旧的测试方式将地基系数测试仪智能化，极大地提高了测试精度和测试效率。产品质量达到国际先进水平。
适用标准
●《铁路工程土工试验规程》（TB10102-2023）
●《铁路路基工程施工质量验收标准》（TB10414-2018）
产品特点
※ 手机APP数据处理方式，实现了数据无线采集、无线传输，并提供云传输端口可对接工程检测管理系统，为实现试验数据的实时采集、数据在线分析、大数据管理等提供可靠的数据来源；
※ 采用进口传感器及部分元器件，测试精度高，试验数据更可靠；
※ 采用进口油缸及手动泵，控压、稳压性能突出；※ GPS精准定位；精准显示测试项目信息
※ 位移采集装置采用加重型材，三点支撑式设计，抗震、防风能力强，保证数据精准；
※ 位移采集数据：荷载板中点单点采集，数据更客观、更精准；
※ 无线蓝牙微型打印机，现场直接打印数据以及现场照片，确保测试结果准确、客观；
※ 直接显示荷载强度和沉降值，自动计算K30、K40、K60值，并显示压力与沉降曲线；
※ 语音提示功能，操作更便捷；
※ 中英文界面自由切换，国外客户使用更加方便快捷。
技术参数
测试适用范围 | 适用土壤类型 | 粒径不大于承载板直径1/4的各类土和土石混合填料 |
测试影响深度 | 0～500mm | |
工作环境 | 温度 -10℃~40℃ 湿度 ＜90%HR | |
主机参数 | 规格 | 华为手机 屏幕尺寸：英寸 体积：145*70*10mm 重量：110g |
存储容量 | 视手机内存而定 | |
数据传输方式 | 数据无线传输，数据云传输 | |
供电方式 | 视手机电池而定 | |
定位方式 | GPS | |
显示方式 | 手机APP方式， 中英文可切换显示界面 | |
打印机 | 连接方式 | 无线蓝牙打印 |
传感器 | 压力传感器量程 | 100kN |
位移传感器量程 | 25mm，分辨率0.01mm | |
数据采集装置 | 承载板 | 直径：300mm 厚度：25mm 重量：17.5kg |
加载装置 | 液压泵：压力100kN 高压软管：长度2m 可插拔式压力缸接长杆：1×40mm，1×90mm， 1×120mm，1×160mm，2×60mm | |
沉降量测试装置 | 三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节) 尺寸： 2320×570×420mm(长X宽X高) 重量： 12.5kg | |
包装规格 | 主机箱 | 材质：工程塑料 体积：470*360*170mm 重量：7.0kg |
外包装箱1 | 材质：铝合金 体积：1410×510×260mm 重量：72kg | |
外包装箱2 | 材质：铝合金 体积：1270×440×230mm 重量：32kg |
产品配置
序号 | GTJ-WK30 智能地基系数测试仪物品清单 | 数量 |
1 | 工程箱 | 1 |
2 | 手机 | 1 |
3 | 微型打印机 | 1 |
4 | 打印机充电器（细插头） | 1 |
5 | 打印纸 | 10 |
6 | 压力传感器 | 1 |
7 | 位移传感器 | 1 |
8 | 位移传感器信号线 | 1 |
9 | 采集盒 | 1 |
10 | 主机-采集盒信号线 | 1 |
11 | Mini-USB传输线 | 1 |
12 | 配套光盘 | 1 |
13 | 主机充电器8.4V/2A | 1 |
14 | 操作指南 | 1 |
15 | 产品合格***、保修卡、装箱单 | 1套 |
