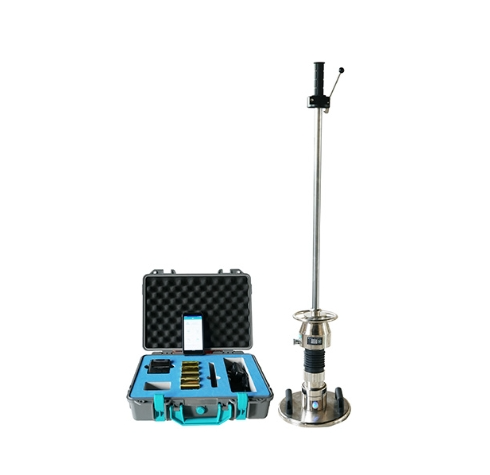

GTJ-PFWD手持落锤弯沉仪

GTJ-PFWD 手持落锤弯沉仪适用于公路、铁路、机场及、厂站、房屋、运动场及码头等填挖压实的地基、路基和路面的刚度承载能力的检测。

手持落锤弯沉仪手持落锤弯沉仪使用方法落锤式弯沉仪操作规程落锤式弯沉仪检定规程

免费联系电话

13770523955

在线咨询产品免费获取报价

用途概述

GTJ-PFWD 手持落锤弯沉仪适用于公路、铁路、机场及、厂站、房屋、运动场及码头等填挖压实的地基、路基和路面的刚度承载能力的检测，改进的仪器还可测定地基、路基和结构层在动荷载作用下的弯沉值，从而评估其承载力和变形量。可以应用的测量动态弹性模量的范围：公路、铁路、土方建设工程，沟渠土体质量检测，施工垫层质量检测，桩孔、探坑质量检测，建筑地基框架变形模量检测，压实覆土、回填土、砂质土、碎砾石和路面结构层相对承载能力。

适用标准

美国材料与试验协会标准【ASTM】E2835-11/E2583-07

功能介绍

1、快速显示承载板弯沉值DFWD（0.01mm）。

2、快速换算贝克曼梁弯沉值DBB（0.01mm）。

3、快速测量路基弹性模量E值(MN/㎡)。

4、快速测量路基压实度系数K值(MN/m³)。

5、显示荷载、位移曲线波形。

产品特点

※ 采用进口传感器及部分元器件，测试精度高。

※ 手机APP数据处理方式实现了数据无线采集、无线传输，并配带语音提示功能；

※ 操作简单、测试速度快，检测一点只需35秒。

※ 手持式主机，配蓝牙微型打印机，现场直接打印，确保测试结果准确、客观。

※ USB传输接口，便于与电脑连接。

※ 液晶显示屏，并带有背光，在各种环境下有较好的可视度，中英文界面自由切换，国外客户使用更加方便快捷。

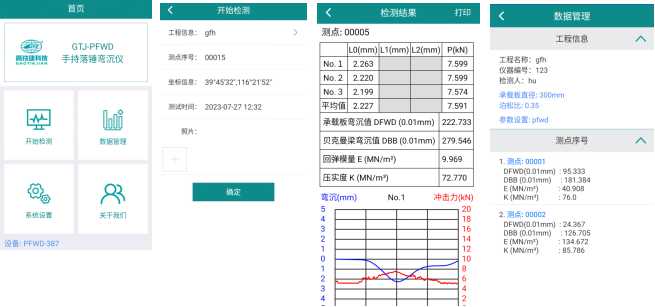

操作界面

技术参数

测试适用范围	测试范围	位移传感器	位移测试范围	0.01~10mm±0.01mm
			灵敏度	20pc/g(160g)
			频率范围（±10（百分之））	1-3000Hz
			谐振频率	9KHz
			幅值线性（±10（百分之））	1000g
			横向灵敏度	3.2（百分之）
		压力传感器	压力测试范围	0~30KN
			灵敏度	1.5±20（百分之）mv/v
			精度	0.3（百分之）F.S
			重复性	0.1（百分之）F.S
		弹性模量E测试范围		10mpa~225mpa
	工作环境	适应温度范围		-20~55℃
		湿度		＜90（百分之）HR
数据采集装置	加载装置	落锤重量（包括圆形手柄）		10.0kg（可选配15kg）
		导杆重量（包括阻尼装置、导向杆、挂钩装置）		5.0kg
		冲击持续时间		18.0±2ms
	荷载板	直径		300mm(可选配100mm、200mm)
		厚度		20.0mm
		重量		15.0kg
	手持主机	手持主机		三防工业手机
		防水等级		IP67
		显示屏		6寸
		触摸		电容式触摸屏
		电池容量		锂电池6300mAh
		连续工作时间		约8小时
		打印机连接方式		无线蓝牙5.0
		定位方式		北斗/GPS
		存储容量		32G
		数据传输方式		数据无线传输，数据云传输
		打印机连接方式		无线蓝牙打印
包装规格		主机箱		材质：工程塑料
				体积：420140335
				重量：4.5KG
		外包装箱		材质：铝合金
				体积：1120400380
				重量：52KG

产品配置

序号	GTJ-PFWD手持落锤弯沉仪物品清单	数量
1	工程箱	1
2	智能无线终端	1
3	微型打印机	1
4	打印机充电器	1
5	打印纸	10
6	传感器信号线	1
7	Mini-USB传输线	1
8	主机充电器8.4V/2A	1
9	操作指南	1
10	使用演示光盘	1
11	配套光盘	1
12	航空铝箱	1
13	落锤组件（套）	1
14	毛巾	1
15	缝纫机油	1
16	产品合格证、保修卡、装箱单	1
