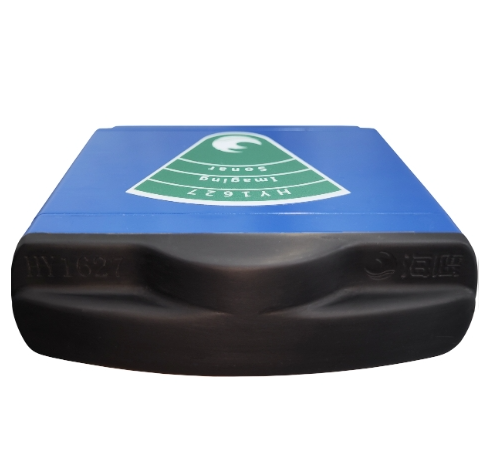

海鹰 HY1627 高分辨率双频图像声呐

海鹰HY1627 高分辨率图像声呐是其产品线中频率高的图像声呐,拥有1.8MHz 和3MHz 两个频率
免费联系电话
13770523955

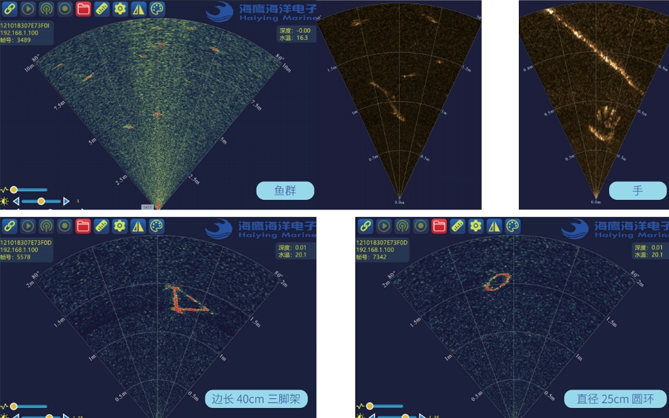

海鹰HY1627 高分辨率图像声呐是其产品线中频率的图像声呐,拥有1.8MHz 和3MHz 两个频率。1.8MHz 可支持高分辨率的远距离导航、目标探测以及障碍避碰, 而3MHz 可以在近距离应用中获得高分辨率的声呐图 像,在浑浊水体中也能实现代替光学成像的功能。HY1627 图像声呐小巧紧凑,可通过ROV/AUV 搭载、 USV 集成和便携式安装,有效地实现水下管道检测、 水下搜寻、水下工程设施检查等作业。该声呐已实现全国 产化,并提供频率和工作深度定制型号。


  • 1.8MHz 和 3MHz 双频设计,应用更加灵活

  • 开放式鼻锥设计,带来更加优越的图像质量和覆盖 范围

  • 适于浅水、低能见度环境及低功耗应用

  • 外形紧凑轻便,适用于小型 ROV/AUV 和对于空间或 重量受限的平台

频率

1.8MHz

3MHz

水平波束角

0.6°

0.35°

水平开角

80°

50°

垂直开角

20°

15°

探测距离

25m

8m

距离分辨率

2.5mm

刷新频率(量程相关)

>10Hz

等效波束数

256

发射信号

CW或CHIRP,自动或手动选择

工作水深

300m(可定制4km水深)

工作航速

6kn,大于该航速对使用无影响,但可能会降低探测距离(设计指标)

工作盲区

≤0.1m

成像质量

目标与伪影的强度大于30dB(设计指标)

输入电压



18 ~ 40VDC

功耗

平均功率约10W,峰值功率小于30W

内置压力传感器

输出当前水压;

测量范围:0~3MPa;

精度:5%+10kPa;



内置温度传感器

测量设备内部温度;

测量环境水温;

精度:+/-2摄氏度;

测量范围:0~85摄氏度;

外壳材质

铝合金

体积

120x 110x 34

空气/水中重量

660g/220g
