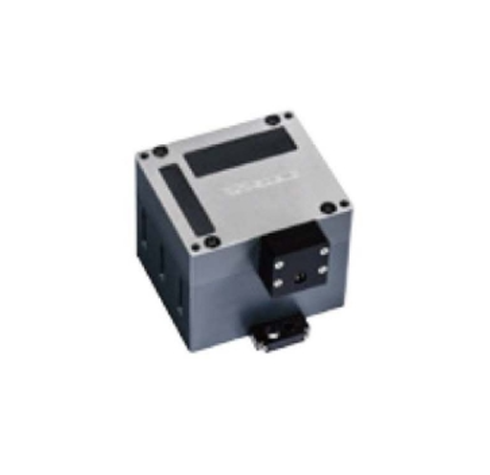

同盛TM2020 宽带多波束测深系统

设备特点:

• 小型便携结构
• 聚焦波束可达1°x1°*
• 宽带200-450kHz和700kHz
• 覆盖角度可调从10到130
• 条带扇区可旋转
• 系统量程 0.5-200m
• 嵌入式处理和控制单元
• 重量轻，体积小，功耗低

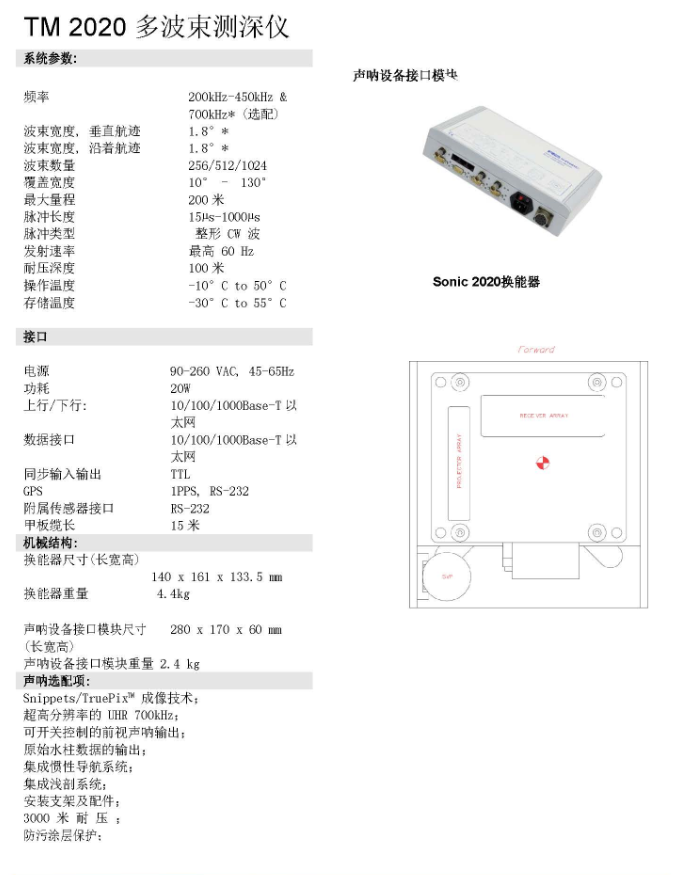

系统概述:

TM 2020是一个紧凑的宽带浅水多波束测深系统，可以满足多种测绘的应用要求。与具有更高分辨率的TM2024系统一样,TM2020也提供了200~450kHz范围内以10kHz为步长的实时在线选择的 25个工作频率，并且可选配700kHz，使整套系统在分辨率和量程之间进行灵活选择，以控制来自其他声学系统的干扰。在工作频率可选的同时,TM2020的条带覆盖宽度也可以选择，范围从10"到130”，整个条带扇区还可以实时旋转，以适合特殊测量如码头壁测量的需要。改变工作频率和条带宽度都可以在调查过程中通过拖动鼠标实时实现，整个声呐系统是系统包括三个主要部分:一个紧凑轻便的发射阵、一个接收阵和一个小巧的干端声呐接口模块(SI)。第三方的辅助传感器数据接入到声呐接口模块中。声呐数据按 GPS 时间标记。TM2020系统采用于PC机或者便计算机的图形用户界面(GU)操作。计算机通常装有导航、数据采集和存储应用软件。Sonar Control 控制软件通过以太网与声呐接口单元(SIM)通讯。SIM盒的功能是为声呐头提供电源，为连接在其上的其他传感器提供时间标准，传递命今给声呐头和将原始多波束数据发送到数据采集计算机。接收换能器头解码声呐命令，触发发射脉冲，接收、放大、波束形成、底检测、数据组包、以以太网方式通过声呐接口模块传输数据到控制计算机。尺寸小，重量轻，功耗低至20，并去掉了独立的甲板处理系统等特点使TM2020非常适合在小的测量船上、KN 和 AUV 等平台上作业。
