泡沫塑料与橡胶测微仪

EL-CVY泡沫塑料与橡胶测微仪

一、用途

泡沫塑料与橡胶测微仪是依据GB/T 6342-1996《泡沫塑料与橡胶 线性尺寸的测定》和IS0 1923-1981《泡沫塑料与橡胶一线性尺寸的测定》标准设计制造的。该产品适用于泡沫塑料与橡胶片、块厚度尺寸的测定。

二、主要技术参数

1.千分尺量程:0~25 mm;*小分度值:0.01 mm

2.测量压板厚度:4 mm;面积:16 cm2;测量压力:100±10 Pa

3.测量厚度:≤100 mm

4.基准块规格:10 mm 1块;20 mm 2块:50 mm 1块

5.电池:5号电池(AA)4节

6.外形尺寸:

三、主要结构与工作原理

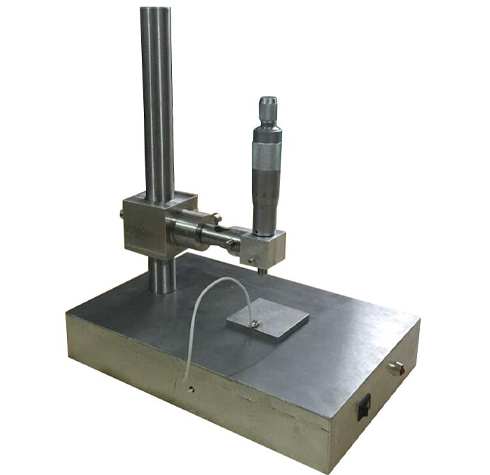

XPS型泡沫塑料与橡胶测微仪主要由基座(1)、开关(2)、指示灯(3)、试样(4)、测量压板(5)、千分尺架(6)、千分尺(7).立柱(8)、内六角圆柱头螺钉(9)、立柱锁紧螺钉(10)、支架(11)和干电池等组成。

测微仪的工作原理:试样放置在基座上，用测量压板对试样施加规定的压力，测量压板与基座之间的距离即为被测试样的测量厚度值。

四、仪器的调整

1.调垂直:适量松开两个内六角圆柱头螺钉(9)，通过左右转动或前后调整千分尺架(6)来达到使千分尺垂直与基座的上平面，然后分别将两个内六角圆柱头螺钉锁紧。

2.仪器调零!

(1)将4节5号干电池安装在基座底部的电池盒内，

(2)调整千分尺的刻度使其为0 mm(千分尺使用方法与普通千分尺的使用方法相同)(3)将测量压板绝缘的一面朝下放在基座上，然后打开指示灯开关

(4)松开立林锁紧螺钉(10)(注意:此时应用手托住支架的下部，以防止支架带动千分尺一起下落将千分尺损坏)，调节支架(11)使千分尺的测量端刚好与测量压板的上平面接触，此时指示灯即为仪器的零位，然后立柱锁紧螺钉(10)将支架锁住在该位置。

五、使用与操作

1.当被测试样的厚度<25 mm时:

(1)上调千分尺的测量端距离基座的高度>被测试样厚度+测量压板厚度为止。

(2)将按规定准备好的被测试样平置于基座上，然后再将测量压板放在被测试样上，千分尺的正下方。

(3)轻轻旋转千分尺的旋钮，使其测量端逐渐接近测量压板，在指示灯亮的瞬间读取千分尺的数值，此数值即为试样的厚度，以mm为单

位。

(4)读数结束应立即关上电源开关，以免浪费电池电力。

2.当被测试样的厚度>25 mm时:

(1)根据被测试样的厚度选择相应的基准块，作为测量基准。

(2)将组合好的基准块放在基座上，再按照本说明书的仪器调整中仪器调零来进行调零。

(3)按照当被测试样的厚度<25 mm时的方法来测量试样的厚度。此时试样的厚度=基准块的厚度+千分尺的读数

六、注意事项

1.当松开或锁紧立柱螺钉(10)时，应用手扶住支架(11)，以防止支架下滑，损坏千分尺。

2.每次读数结束后，请关上开关(2)，以免浪费电池电力。

3.注意保护测量压板和基座上平面，如发生变形或有凹凸不平现象是应立即更换,

4.每次使用后，应将测量压板、基座、基准块和千分尺表面擦拭干净

5.当仪器不经常使用时，应将基座底部的干电池拆下，以免漏液锈蚀

6.仪器使用完毕，应将仪器妥善管，以防尘土。
