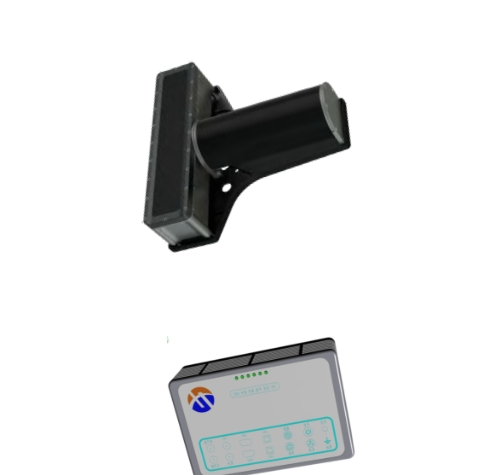

海卓 MS8200(大力神)多波束测深系统,是公司研发团队专为“专业海洋测绘”、“大水深航道测量”的用户精心打造的一款勘测利器。该套系统采用的全新产品平台,是研发工程师沉淀了历史所有机型中各项技术的优势与不足,汇集了数百家工程用户的需求与痛点,历经四年的反复迭代而完成。新平台让“海卓 MS8200(大力神)”测深系统既保留了原有平台稳定可靠的优秀品质,又能让目前各项先进的技术得以充分展示,从而保障了该套系统在恶劣水文环境下实现精细水下地形测量、还能够勘测更大的水深范围。“大力神”这个中文名字,海卓 MS8200 当之无愧!
产品特点:
- 有效测量:160°波束开角 | 8 倍水深以上的有效覆盖 | 高 Ping 率 60Hz | 测深范围 400 米 | 为专业海洋测绘用户量身定制

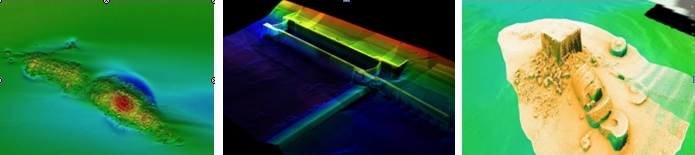

- 一机多用:三维水下地形测量 | 水体成像 | 侧扫成像 | 多目标点检测 | 辅助测量设备内置与外置多种模式可选
- 浑水优化:内河、沿海;清澈水域、浑浊水域;精细结构、大范围水深测量,均可通过调整频率实现匹配效果
- 测量 Ping 率大可达 60Hz,大测量水深达到 400m,标准功耗在 80W 以内
- 全中文交互软件,软硬件同步开发,设置简单,操作难度小
- 适合专业测绘团队大范围浅海海洋调查研究的用户 | 航道勘测用户 | 水利水文、港口维护、海上风电运维等方向
- 油矿探测等大型行业专业应用
![](/resources/upload/ae33ca0746ab096/1719468305038.png)
技术指标:
- 工作频率:200kHz
- 波束数目:512/1024(可选)
- 波束宽度:1°x2°
- 波束开角范围:160°
- 测深范围:0.5-400m
- 测深分辨率:0.75cm
- 测深模式:等角/等距
- 大 Ping 率:60Hz
- 脉冲宽度:15us-8ms(CW 信号)
- 耐压等级(声学探头):50m
- 接收基阵尺寸:460mmx110mmx135mm
- 发射基阵尺寸:p125mmx268mm
- 基阵重量:15Kg(空气中)/7.5Kg(水中)
- 甲板单元尺寸:200mmx155mmx80mm
- 甲板单元重量:1.75Kg
