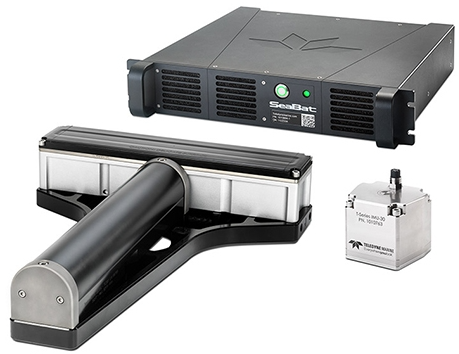

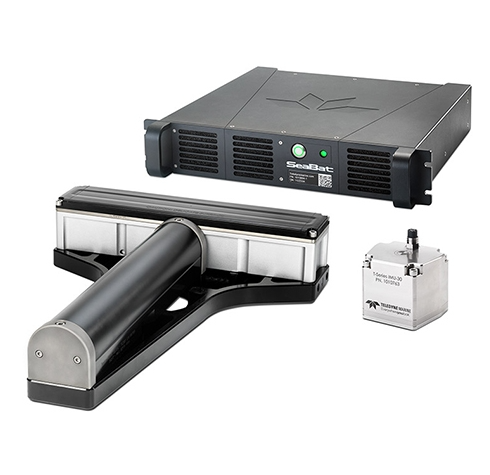

SeaBat T50-ER多波束测深系统

机架式处理器搭载了选配的集成惯性导航系统,可以得到准确的时钟同步和姿态稳定。
免费联系电话
13770523955

SeaBat T50长量程版拓展了如今的T系列产品量程,得益于T系列从底层硬件展开的新一代可扩展性设计,搭配紧凑型的机架式声呐处理器(RSP),SeaBat T50长量程版为您带来优越的测量数据,且简单易用,可有效减轻数据处理负担。

SeaBat T50长量程版完整支持150至420kHz的工作频率灵活变换,可在极浅水中获得高分辨率的测量结果,并可在达900m的水深中工作!

机架式处理器搭载了选配的集成惯性导航系统,可以得到准确的时钟同步和姿态稳定。

SeaBat T50长量程版适合测绘船只的快速安装,带来更小的占用空间及优化接口配置——或者它可以安装在海底阀箱或起重机系统上。

机架式声呐处理器 (RSP)

• 简化线缆连接——更快的安装

• 选配集成INS系统——准确的时钟同步及姿态稳定

• 25m标准线缆

• 标准19英寸2U 机架

SeaBat T50长量程声呐探头组合

• 150 – 420kHz宽带声呐阵列

• 坚固的钛合金外壳

• 水中重量低于13.5kg

3年质保期

我们的硬件都经过详细质量测试以满足严苛的标准。拥有我们的全套售后系统支持及3年质保期,可以确保SeaBat T系列不会让您失望。


  • 一体化,灵活,集成化测量系统

  • 快速安装,结构紧凑,更小的占用空间及优化接口配置

  • 优越的纯净数据,高的数据质量,更有效的测量,更少的处理时间

  • 150至420kHz的工作频率灵活变换,在严酷的测量环境下提升扫宽性能,节省耗时成本

  • 新的压缩水体数据算法在保留有用信息的同时极大地降低了数据存储空间需求

输入电压100-230VAC 50/60Hz
换能器线缆长度
25m (标准),可选: 10m, 50m 或 100m
温度(工作/储存)
机架式声呐处理器: -5°C至+45°C / -20°C至+65°C

高X宽X深(mm)重量(空气/水中)
接收阵(EM7218)102*460*90.78.2kg/3.9kg
发射阵(TC2187)86.6*93.1*5009.8kg/6.8kg
机架式声呐处理器
*标准19英寸机架
88(2U)*478*46212.3-13.8
T50长量程版声学性能
400kHz200kHz150kHz
垂直航迹接收阵波束角度0.5°1.5°
平行航迹波束角度0.5°1.5°
波束数量10-1024
扫宽等距模式10°-150°,等角模式10°-165°
典型作业水深(CW)300m750m750m
作业水深(CW)350m750m750m
典型作业水深(FM)350m650m650m
作业水深(FM)425m900m900m
Ping率(受量程限制)可达50ping每秒
脉冲长度(CW)15-300μs
脉冲长度(FM)300μs-10ms
测深分辨率6mm
耐压深度(声呐探头)50m
Teledyne 20型惯导
横摇/纵摇艏向涌浪真实涌浪
0.02°0.015°5cm/5%
2cm/2%
Teledyne 30型惯导
0.01°0.010°5cm/5%2cm/2%
