S3测绘型多波束系列
  • 客服极速应答
  • 30min答复
  • 免费定制方案

S3测绘型多波束系列

通过信号处理技术,可以轻松获得海底测深的完整图像。它专门用于测绘领域,是非常具有性价比的专业测绘多波束声呐,面向预算低、有运营需求和未来技术发展需求的客户。
免费联系电话
13770523955

它在各个方面都表现地准确、灵活且用户友好,能以224个波束进行120°左右舷扫测,每次发射都可获取准确的回波信号。通过信号处理技术,可以轻松获得海底测深的完整图像。它专门用于测绘领域,是非常具有性价比的专业测绘多波束声呐,面向预算低、有运营需求和未来技术发展需求的客户。

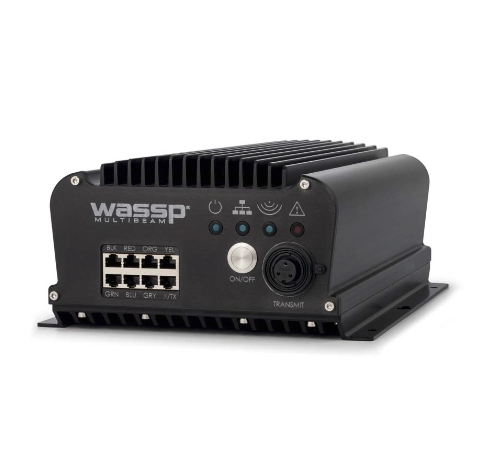

  • 新型一体化数字DRX 收发器,通用灵活,适应未来的技术发展

  • 宽频全数字(136 - 184kHz) 换能器技术

  • 使用全新的许可证方式自选所需功能

  • 性价比高且应用广泛

  • 可以选择无线功能

  • 易于安装调试

  • 一站式解决方案,提供定位、艏向和姿态传感器

  • CDX – 精简的用户界面

  • 可选兼容TimeZero软件功能

型号

S3

S3L

频率160kHz(可调频)80kHz(可调频)
收发器型号DRXDRX
换能器WMB-160WMB-80
惯导外接外接
测深——条带200m450m
测深400m900m
有效的条带宽度(横向*前后)120°x4°120°x4°
波束角PS(度)4.44.4
波束角FA(度)3.23.2
波束间距(标称)0.54°(224个波束)0.54°(224个波束)
垂直分辨率,CM22
传感器连接DRXDRX
电源供电
9-32VDC(30W)9-32VDC(30W)
底探测
振幅&相位振幅&相位
接口
RS232/422/NMEA0183RS232/422/NMEA0183
潮汐修正带完整地理坐标信息带完整地理坐标信息
测深2D/3D
声呐极坐标视图
测深仪(五波束)
