R2SONIC 2024 宽带高分辨率多波束测深系统

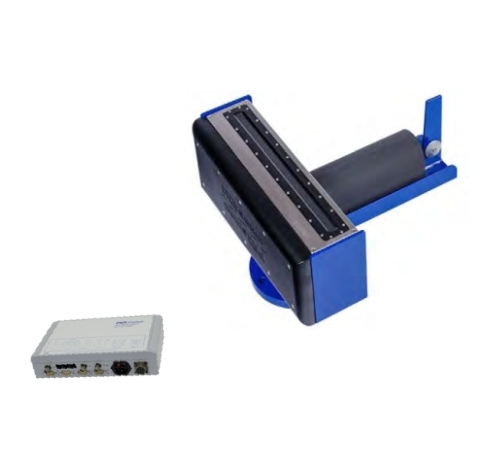

Sonic2024 是世界上一款成熟的宽带高分辨率浅水多波束测深仪。已经证实的结果及良好的性能，说明 Sonic2024 可以在400 米的量程范围内得到可信目非常干净的水深测量数据。系统工作频率可以在 170KHZ至 450KHz 范围内以1Hz 的步进值改变，并且可以选择使用 700KHz的高频信号。用户在使用中可以非常灵活的权衡调整分辨率与量程，同时控制来自其他声学设备的噪声干扰。除了可选的工作频率外，Sonic2024 还可以在 10°至 160°之间改变测量扇区开角及进行扇区旋转。频率的切换及扇区开角变换都可以在测量中实时进行。整个声呐系统由三个主要部分构成:紧凑的发射阵、接收阵及干端的声呐接口模块(SIM 盒)。第三方的辅助传感器连接到 SIM盒上。

特点：

• 波束聚焦能力达 0.3°x 0.6°
• 宽带 170-450kHz,每一个频率都可调，700kHz 可选
• 条带宽度为 10°to 160°
• 具有条带旋转功能
• 系统量程为 400m+
• 嵌入式处理/控制器
• 体积小，轻便，低功耗
• 700KHz 高分辨率模式可选

技术参数:

• 工作频率:170KHZ-450kHz&700kHZ(可选)
• 波束宽度,垂直航迹:0.3°
• 波束宽度,沿着航迹:0.6°
• 波束数目:1024
• 可选条带宽度:10°to160:
• 量程:400m+
• 脉冲宽度:15uS-1000μS
• 脉冲类型:整形 CW 波
• 发射速率:1高 60 HZ
• 耐压深度:100m，4000m&6000m可选
• 使用温度:-10°C to 50°C
• 存储温度:-30°C to 55°C
