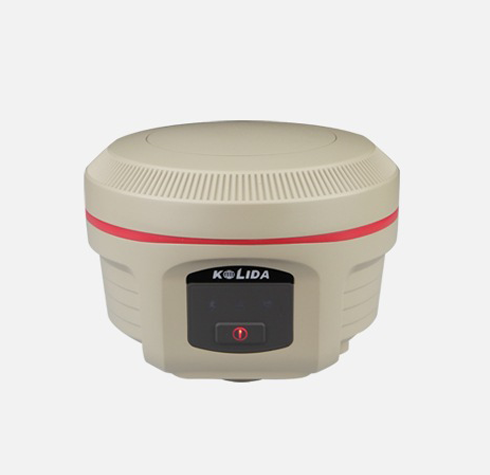

科力达-风云K9 Mini RTK

科力达-风云K9 Mini RTK

NFC蓝牙触配

使用NFC近场通讯技术，配合全新手簿，实现蓝牙闪触配对。摆脱过去复杂的蓝牙搜索、连接过程，只需轻轻一碰，即可成功配对。

全星座

多星座多频段接收技术，支持所有现行的和规划中的GNSS卫星信号，特别支持北斗B1、B2。

双模长距离蓝牙

蓝牙通联技术，配备4.0标准双模长距离蓝牙，能够连接主流的手机、平板等数码产品，同时兼容2.1标准，连接手簿。稳定的数据传输技术，蓝牙距离更远，带给用户更为自如的作业体验。

云服务

24小时云服务支持，时刻解决客户在线升级、在线注册、远程诊断等需求。

智能内核平台

全新智能内核平台，拥有更快的计算能力和更低的功耗，提升主机整体稳定性。基于该平台，能够实时监控主机各部分运行状态，提供智能节电模式、智能语音、智能诊断等人性化功能。

专业手簿及软件

高性能、全键盘的工业级手簿，长效续航能力，数据传输，快速的蓝牙触配，配合专业级软件，RTK测量更有效率。

全能数据通讯

收发一体化的内置电台，支持主流的电台通讯协议，实现与进口产品的互联互通。全新的网络程序架构可无缝兼容现有CORS系统。3.5G高速网络，可扩展至4G；移动、电信、联通三网模块定制。

便携配套箱包

轻装上阵，让测量不再是重负。全新小型化RTK测量系统，主机箱包均变得更为小巧，全套设备重量比上一代减轻38%。

本资料仅供参考，为不断提高产品性能，本网站中所有图片及性能参数如有改动，恕不另行通知，敬请谅解！本公司保留对所有技术参数和图片的解释权。

产品说明

2015年，科力达风云K9 Mini小巧机身，集技术、测量性能于一身，为省时省力而来。现在出发，开启你的RTK“小”革命，感受硬派、紧凑、灵活的体验。

技术参数

测量性能：

信号跟踪

220通道

BDS  B1、B2、B3

GPS  L1C/A、L1C、L2C、L2E、L5

GLONASSL1C/A、L1P、L2C/A、L2P、L3

SBASL1C/A、L5（对于支持L5的SBAS卫星）

Galileo  GIOVE-A和GIOVE-B、E1、E5 A、E5B

QZSS、WAAS、MSAS、EGNOS、GAGAN（星站差分）

GNSS特性

定位输出频率1HZ~50HZ

初始化时间小于10秒

初始化可靠性＞99.99％

全星座接收技术，能够支持来自所有现行的和规划中的GNSS星座信号

高可靠的载波跟踪技术，大大提高载波精度，为用户提供高质量原始观测数据

智能动态灵敏度定位技术，适应各种环境的变换，适应更恶劣、更远距离环境高精度定位处理引擎

定位精度：

码差分GNSS定位

水平：0.25m+1ppmRMS

垂直：0.50m+1ppmRMS

SBAS差分定位精度：典型＜5m  3DRMS

静态GNSS测量

±（2.5mm+1mm/km×d）

（d为被测点间距离，km）

实时动态测量

±（8mm+1mm/km×d)

（d为被测点间距离，km）

硬件：

尺寸

13.4cm×11.8cm,体积1.02L

重量

1kg

材质

镁合金+ABS

温度

工作温度：-45°C到+60°C

存储温度：-55°C到+85°C

湿度

抗100％冷凝

防护等级

防水：1.5m浸泡，IP67级

防尘：完全防止粉尘进入，IP67级

防震

不工作时，从2米高测杆上跌落到水泥地面不损坏；工作时，可承受到40G10毫秒锯齿波冲击试验

电气

电源

9-25V宽压直流设计，带过压保护

电池

两块可卸载电池，7.4V,3400mAh

功耗

1.8W

电池工作时间

单块电池使用时间

8h（静态模式）

6h（内置电台基准站模式）

7h（移动站模式）

通讯和数据存储

I/O端口

5PIN  LEMO外接电源接口+RS232

7PIN  LEMO  RS232+USB

1个网络/电台数据链天线接口

SIM卡卡槽

无线电调制解调器

内置收发—体电台0.5W/2W

外置发射电台5W/25W

工作频率450-470MHZ

通讯协议：TrimTalk450S,TrimMark3,PCC  EOT,SOUTH

蜂窝移动

WCDMA3.5G网络通讯模块，兼容GPRS/EDGE（可扩展4G）；可定制CDMA2000/EVDO  3G通讯

蓝牙

BLEBluetooth  4.0蓝牙标准，支持android、ios系统手机连接Bluetooth2.1+EDR标准

WIFI

802.11b/g

NFC无线通信

手簿与主机触碰即可实现蓝牙自动配对（需手簿同样配备NFC无线通信模块）

外部通信

可选配外接GPRS/CDMA双模通讯模块，自由切换，适应各种工作环境

数据存储/传输

4 GB内部存储器，3年以上原始观测数据(大约1.4 MB/日)，基于每15秒钟从平均14颗卫星上记录。（可任意扩展）

即插即用的USB传输数据方式

数据格式

 差分数据格式：CMR+╲CMRx╲RTCM 2.1╲RTCM 2.3╲RTCM 3.0╲RTCM 3.1╲RTCM 3.2输入和输出

GPS输出数据格式：NMEA 0183、PJK平面坐标、二进制码、Trimble GSOF

网络模式支持：VRS、FKP、MAC，支持NTRIP协议

用户交互/外观

按键

单键操作 可视化操作，方便快捷

指示灯

三指示灯

语音

人性化语音提示
