HydroSweep MD/50多波束回声探测仪

其可获得大于7,000 m的水深数据和可用于海底地质分类的侧扫和后散射数据。

多波束回声探测仪多波束回声探测仪原理多波束回声测深仪多波束测深原理

免费联系电话

13770523955

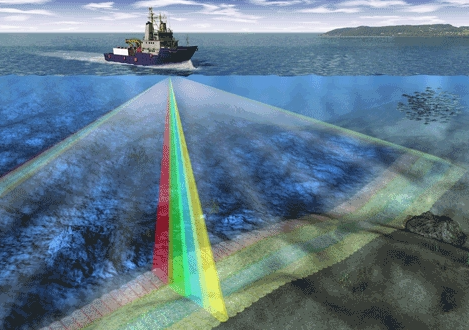

HydroSweep MD/50 是具有高分辨率的多波束回声探测仪，在声呐频率52 kHz 到 62 kHz范围内，是对中等深度水域和浅海深度水域进行海底测绘的理想仪器。通过此设备，除了获得在5 m 到 2000 m以上的水深数据，还可以获得侧扫和后散射数据。

HydroSweep MD/30 是一款频率范围在24KHz-30KHz适用于中深水海底地貌测量的高分辨率的多波束回声探测设备。其可获得大于7,000 m的水深数据和可用于海底地质分类的侧扫和后散射数据。

HydroSweep DS 是一款深水多波束系统，通过使用14 kHz ~16 kHz声呐频率，可用于全海深深海海底测绘。通过此设备，除了可以获得从大约10m到11000m以上的水深数据还可以获得用于底质分类的后散射数据和侧扫数据。

型号	HdyroSweep MD/50	HdyroSweep MD/30	HdyroSweep DS
测深范围	5~2000m	5~7000m	10~11000m
工作频率	52～62kHz，Chirp	24 ~ 30 kHz，Chirp	14 ~ 16 kHz，Chirp
测深分辨率	沿航迹0.5°或 1°，垂直航迹0.75°或1.5°	沿航迹1°或1.5°，垂直航迹 1°，1.5°或 3°	沿航迹 0.5°, 1°或 2° 垂直航迹 1°或 2°
量程分辨率	6 cm	6 cm	6 cm
精度	0°~ 45°范围内[0.4 m, 0.25%测深]，45°~ 60°范围内[0.4 m, 0.35%测深]， 60°~ 70°范围内[0.4 m, 0.65%测深]		在0°~ 45°范围为[0.5 m, 0.2% 测深]，45°~ 60°范围为[0.5 m, 0.3% 测深]，60°~ 70°范围为[0.5 m, 0.6%测深]
Ping率	4Ping多Ping技术，Ping率40Hz	3波束多ping 发射，30 Hz 发射率	2波束多ping发射10 Hz 发射率
水柱记录	垂直分辨率为6 cm，适用于高达320 个波束
波束数	通过高阶波束形成算法，每次发射获得960个水深点，每次发射获得 320 个波束反馈
测深，侧扫和后散射数据	每个发射获得10,000 个数据
