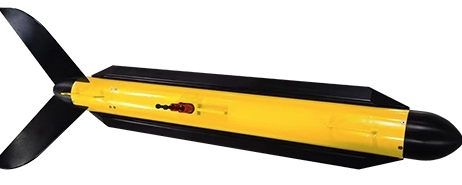

海鹰 HY1800-1 多波束侧扫声呐

HY1800-1 侧扫声呐集成全频谱和多脉冲技术于一 体,通过CW 脉冲传输模式和先进的宽频Chirp 信号处理 技术,结合独特的算法,可提供大量程和高分辨率的海底图像。
免费联系电话
13770523955

HY1800-1 侧扫声呐集成全频谱和多脉冲技术于一 体,通过CW 脉冲传输模式和先进的宽频Chirp 信号处理 技术,结合独特的算法,可提供大量程和高分辨率的海底图像。通过加长阵100cm 可获得更高分辨率,适用于各种浅水和深水海域的扫测调查。HY1800-1 侧扫声呐可以再不大于4 级海况下正常布 放和回收。在6 节航速下,探测的有效覆盖宽度不小于 850m,扫测效率每小时不小于9km²。


  • 大范围搜索和打捞

  • 线缆 & 管线调查

  • 水文调查

  • 考古调查

  • 海洋资源 / 矿业调查

  • 宝藏 / 沉船搜索

  • 船舶调查

  • 港湾

声呐指标HY1800-1
波束个数15波束(双侧)
工作频率高速:450kHz;低速:100kHz/450kHz同步工作
信号类型LFM(线性调频)/CW
量程600m @100kHz;180m @450kHz
波束开角水平:0.56°@100kHz,0.1°@450kHz;垂直:50°
分辨率 航迹分辨率:450kHz:15cm@60m,45cm@180m;100kHz:0.01h(量程)
             垂直航迹分辨率:1cm
换能器安装角水平向下倾斜10°、15°、20°可调,出厂安装20°
工作深度2000m
拖鱼尺寸/重量1790mm*130mm(长*直径)/60kg(40kg可选)
甲板单元尺寸/重量210mm*150mm*70mm /1.5kg
供电功耗220 /110VAC,50W
声呐软件OTechWindows系统,输入NMEA 0183定位导航数据;可同时输出OTSS、XTF两种数据
拖曳缆Kevlar加强缆,标配长度:大于500m     绞车可选
标配内置传感器测深仪,姿态仪(纵摇、横摇、方位),压力传感器
工作航速高速模式2~12节  低速模式:2-6节
