R2SONIC 2026 宽带高分辨率多波束测深系统

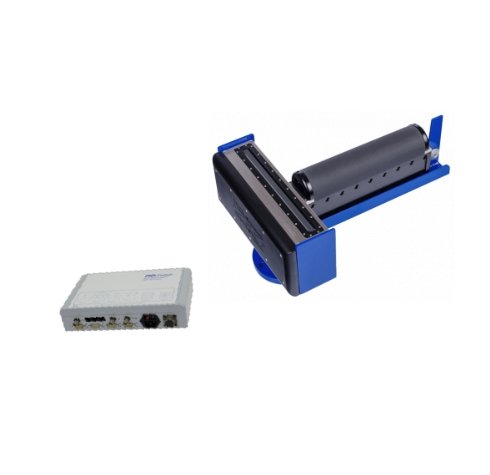

Sonic2026 是世界上一款成熟的宽带高分辨率浅水多波束测深仪。已经证实的结果及良好的性能，说明 Sonic2026可以在 500 米的量程范围内得到可信且非常干净的水深测量数据。系统工作频率可以在170KHZ 至 450KHz 范围内以 1Hz 的步进值改变，并且可以选择使用 700KHz 的高频信号。用户在使用中可以非常灵活的权衡调整分辨率与量程，同时控制来自其他声学设备的噪声干扰。 除了可选的工作频率外，Sonic2026还可以在 10°至 160°之间改变测量扇区开角及进行扇区旋转。频率的切换及扇区开角变换都可以在测量中实时进行。 整个声呐系统由三个主要部分构成：紧凑的发射阵、接收阵及干端的声呐接口模块（SIM 盒）。第三方的辅助传感器连接到 SIM 盒上。

特点:

• 聚焦波束 0.45°x 0.45°
• 每一个频率都可调，目 90kHz& 100kHz可选
• 条带宽度为 10° to 1609
• 具有条带旋转功能
• 系统量程为 800m+
• 嵌入式处理/控制器
• 体积小，轻便，低功耗

技术参数:

• 工作频率:170kHz-450kHz，90kHz&100kHz(可选)
• 波束宽度,垂直航迹:0.45°
• 波束宽度,沿着航迹:0.45°
• 波束数:1024
• 条带宽度:10 to160°
• 量程:800m+
• 脉冲宽度:15us-1000us
• 脉冲类型:整形 CW 波
• 发射速率:较高 60 Hz
• 耐压深度:100m，4000m可选
• 使用温度:-10°C to 50°C
• 存储温度:-30°C to 55°C
