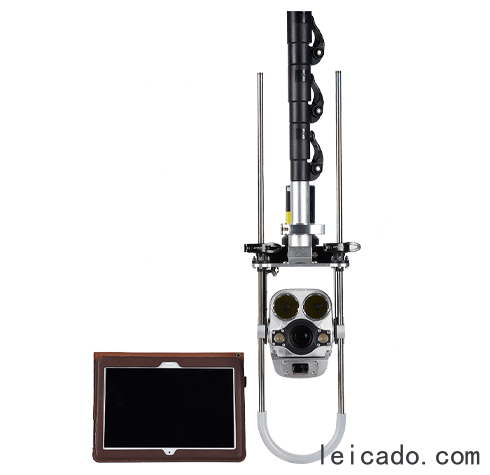

施罗德E25CQV管道潜望镜

施罗德E25CQV管道潜望镜是一种用于市政排水管道等有限空间的快速视频勘察,通过云台操作控制机头的俯仰,从而获得管道缺陷位置处的清晰图像信息。该设备操作方便,功能完善,具有高清成像、远距离观测、激光测距等功能,并可出具专业检测报告。
免费联系电话
13770523955

施罗德E25CQV管道潜望镜


品牌施罗德加工定制
类型无损伤测量范围DN150mm-2000mm
分辨率1920×1080尺寸248×173×78mm
重量3kg适用管径DN150mm-2000mm
工作温度-10°C~60°C防护等级IP68
分 辨 率1920×1080,210W像素机身尺寸248×173×78mm
机身重量3kg

施罗德E25CQV管道潜望镜是一种极其实用、操作方便、功能完善的管道快速检测设备。在检测过程中,采用无线的方式将视频信号、缺陷位置信号传输到手持式控制平板终端上,用于容器罐体内部检查,市政排水管道快速勘察,隧道涵洞内部空间检测,槽罐车内部检测等。

安装方式:

伸缩杆头部槽位与潜望镜抱箍开口侧对准插入,手柄扣上后需要将其固定到摄像组件上。在后面的安装中只需要两个人协作就可以完场,一人扶住伸缩杆的同时,另一人安装电池即可,要注意的是在安装电池的过程中要确保潜望镜电源处于关机状态。

根据管道的深度调节伸缩杆的长度,这一过程是为了使潜望镜能够正常检测管道内的环境。潜望镜的控制运行并不是一个复杂的过程,借助现在手机中的软件就可以对其进行远程控制,下井检查过程中管道情况的拍摄和探测都可以被完成。

施罗德E25CQV管道潜望镜的出现对快速检测、诊断管道内部的堵塞、坍塌、破裂等缺陷状况有着很大的帮助,通过云台操作控制机头的俯仰,从而获得管道缺陷位置处的清晰图像信息,同时可以对缺陷进行编码和文字描述,并叠加字符到录制的视频文件中,管道检测潜望镜实现市政排水管道快速高效勘察和维护养护方案的有效制定。

技术参数

适用范围:DN150mm-2000mm

电热除雾:软件控制除雾

分 辨 率:1920×1080,约210万像素

通讯方式:无线通讯旋转角度上下各45U型探针,含带刻度的U型探针

光  源:高亮度智能复合光源

倾角检测:自动检测,校正精度0.5°

变  倍:300倍(光学25倍×电子12倍)

激光测距:量程:100m,误差:±1cm

防护等级:IP68

伸 缩 杆:具备防脱功能,标准配置:7m,可选配长度9m、12m。
