海鹰HY1603智能测深系统

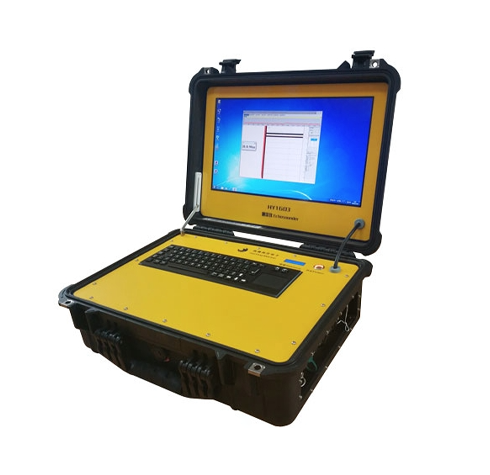

HY1603是海鹰研制的一款便携式智能测深系统,采用一体化嵌入式系统结构,融计算机、数字信号处理与图形成像技术于一体,实现了测深仪与计算机平台结合。
免费联系电话
13770523955

HY1603是海鹰研制的一款便携式智能测深系统,采用一体化嵌入式系统结构,融计算机、数字信号处理与图形成像技术于一体,实现了测深仪与计算机平台的结合。真正做到一箱在手,随测随走。

系统选配的海鹰之星采集导航后处理软件实时监测和控制测深全过程,智能检测、识别和锁定跟踪动态信号,确保高精度和可靠性。测深数据和图像同步传输至软件并实时显示、存储,实现测深与导航的双重功能。系统设PPS硬件接口,解决了GPS定位与测深数据不同步的问题。

HY1603测深系统坚固耐用,轻巧便携,凭借一体化优势能够很容易部署于小型测量船或临时测量平台上,广泛用于江河、港航和海岸带等各种复杂水况下的水深测量工程。


  • 紧凑轻便:一体化集成测深仪及计算机,仅重13kg,减少连接线缆。防护等级IP67。

  • 简洁美观:17英寸大LCD屏,高像素设计。

  • 双重供电:可充电锂电池和外部供电模式,外出作业更方便。

  • 准确可靠:全过程实时监控,时间同步GPS定位与测深数据,准确获得高精度数字测深。

  • 创新智能化设计:智能控制动态调整,自适应控制海底回波信号的搜索、识别和锁定跟踪。

  • 软件简洁易用:海鹰之星采集导航后处理软件,兼容任何GPS、姿态传感器、涌浪仪等数据。

技术参数

换能器特性

频      率:   208kHz,开角8°

波束   角:    8°

测深范围: 0.15m~300m
测深分辨率:2cm

发射脉宽: 0.1~0.5ms

输出功率: 分四档可调,发射功率1000W

精       度:    1cm±0.1%所测深度

PING  率:   20次/秒

调       相:    自动

增       益:    人工或自动,0-40dB

声速范围:  1400m/s~1600m/s

输出格式:  NMEA DBT, NMEA DBS, DESO 25, ODOM, SDH13D

尺       寸:     22cm长ⅹ11cm宽,标配缆线长10m

重量:         2kg

箱体特性

操作系统:   Windows 7,1.99GHz四核CPU,8G内存

硬       盘:      240GB SSD(可扩展)

内置软件:    海鹰之星采集导航后处理软件(选配)

显 示  器:       17英寸大彩色LCD,显示分辨率为1280 x1024

内置电池:    12V直流可充电锂电池,连续工作时间不小于8小时

外部供电:    12V DC,24V DC或220V AC

接       口:       有4个标准USB 接口,有2 个RS232 串口和2个RS422串口,支持VGA分屏, 有1个BNC,1 个LAN,换能器接口、电源接口

尺       寸:       50.2cm(长)ⅹ40.0cm(宽)ⅹ18.8cm(深)

重       量:       13 kg
工作环境:    -25℃~70℃,95%湿度无凝露
