SeaBat T51-ASV多波束测深仪

凭借 700-800 kHz 的全扫宽和 0.25° 的接收波束角,分辨率和效率同时兼得。
免费联系电话
13770523955

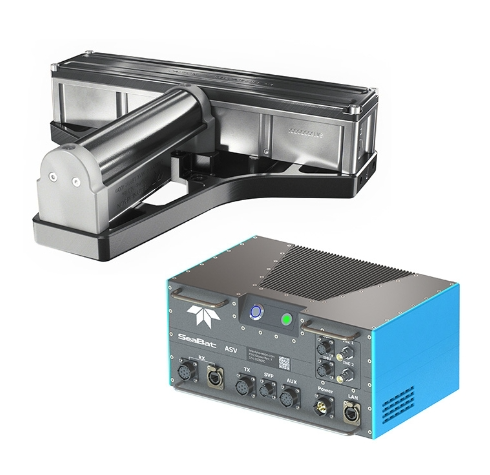

SeaBat®T51-ASV以有名的SeaBat®T51为基础,以更小的尺寸保持了优越的SeaBat®数据质量。如今,优化的功耗确保电池驱动的无人平台能延长工作时间并保证关键任务的完成。凭借 700-800 kHz 的全扫宽和 0.25° 的接收波束角,分辨率和效率同时兼得。

SeaBat® T51-ASV 包括TrackerAutopilot功能,实现真正的自主声呐操作,而不牺牲分辨率或速度。系统支持内部存储、集成数据采集软件和集成先进的INS,确保完成调查解决方案。

  • 声呐用户界面‒ 高度可配置,助您完成工作。

  • Tracker Autopilot ‒ 真正的自主声呐操作。自动优化声呐设置,以获得很佳的测量效率。

  • 内部存储 ‒ 直接快速在SSD上记录您的调查结果。

  • 数据产品 ‒ 水深测量、背向散射、侧扫成像、完整或压缩的水柱数据。同时记录水深、小片背向散射、侧扫背向散射、水柱背向散射(完整或压缩)数据,而不牺牲ping率。


技术参数

输入电压24VDC或100-230VAC 50/60Hz
换能器电缆长度根据ASV 集成设备进行优化
温度(操作/存储)处理器:-5°C ~ +45°C  湿端:-20°C~ +70°C
处理器/湿端:-30°C~ +70°C

尺寸(高X宽X深mm)重量(空气/水)
T51接收阵(EM7222)102*460*91
8.7/5.3 kg
T51发射阵(TC2186)
88*79*2804.2/3.0 kg
ASV声呐处理器150*328*248(包含把手)6.4kg(空气中)
T51声学性能350-430kHz700-800kHz
垂直航迹波束角度0.5°0.25°
平行航迹波束角度0.5°
波束数量10-1024
扫宽140°等距,170°等角
典型作业水深(CW)160米60米
作业水深(CW)240 米100米
典型作业水深(FM)180米70米
作业水深(FM)280米120米
Ping率(受量程限制)可达50ping/s
脉冲长度(CW)  30 – 300µs
脉冲长度(FM) 300µs – 2000µs
测深分辨率6mm
