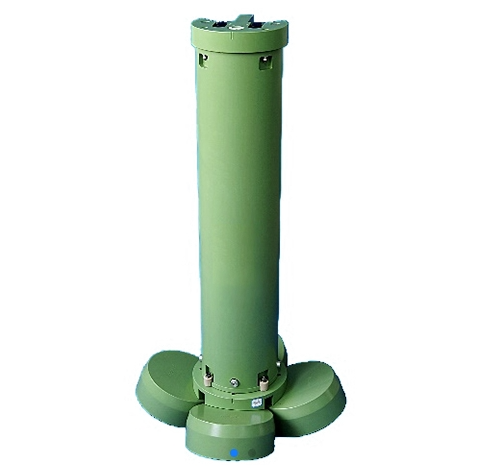

海鹰SC I系列海洋型多普勒流速剖面仪

SC I系列是采用中科院声学所技术,拥有完全自主知识产权的海洋型多普勒流速剖面仪。
免费联系电话
13770523955

SC I系列是采用中科院声学所技术,拥有完全自主知识产权的海洋型多普勒流速剖面仪。SC I系列可选75kHz和150kHz频率,是可靠的自容式ADCP,底跟踪距离达1000m,测流距离达600m。SC I系列内置大容量电池,可独立自主工作,无需外部拖缆供电,使用灵活,综合性优良,适用于坐底、锚系、浮标以及海洋工程平台等多种工况,是辅助开展海洋勘探、海洋生态研究、海洋环境监测、海洋工程的理想选择。


· 优良的综合性能

优异的数据处理技术,可实现底跟踪距离1000m,测流距离600m的大量程测流,兼具优良的测量准确度,可收集到准确的数据。

· 紧凑的外形结构

科学的模块化设计布局,使SC I系列ADCP拥有紧凑的外形结构,大大节省所占用的载具空间。

· 可靠性高

SC I系列通过了严苛的环境试验,同时多次残酷气候环境的使用经历也证明其拥有可靠的产品质量。

· 多重带宽选择

可选择的带宽可以让您随时选到佳选项:宽带适用于高分辨率和低噪声测量,窄带适用于拓展测量范围。

· 内置电池

内置大容量锂电池,可独立自主工作,为用户省去配备外部电源的工作,使用操作简便,75kHz型号在典型工作模式下(16m层厚,40层,30ping/小时)可持续工作330天,150kHz型号在典型工作模式下(8m层厚,35层,30ping/小时)可持续工作290天。

· 多种数据输出格式

多种数据格式,保证用户收集到适合自己的数据,满足用户在后处理时有多种选择。

· 多种通讯接口

支持串行通讯可选RS232、RS422、RS485,同时支持以太网通讯,保证兼容常见的通讯接口。

· 特定信息提取

支持数据按需导出,可将流速、相关系数、回波强度、测底结果、传感器数据等导出,满足用户的专业需求。

· 多种唤醒方式

用户可通过实时唤醒、Break唤醒以及同步唤醒方式将ADCP从休眠状态唤醒。

· 实时数据回传

当ADCP与上位机完成网络连接或串口连接后,即可实现对ADCP的实时控制,同时每个工作周期都会将数据回传至上位机。

· 多种数据显示方式

数据单帧显示、伪彩显示、原始AD数据波形显示,用户可直观读取各类数据,方便用户的调查、观测等工作。

· 耗电及空间预估

显控软件会根据设置的参数计算出总耗电量和数据占用空间,为部署计划提供相关参考和指导。

· 可定制

完全自主知识产权,可根据用户需求量身定制。

  • 优良的综合性能

  • 紧凑的外形结构

  • 可靠性高

  • 多重带宽选择

  • 内置电池

  • 多种数据输出格式

  • 多种通讯接口

  • 特定信息提取

  • 多种唤醒方式

  • 实时数据回传

  • 多种数据显示方式

  • 耗电及空间预估

  • 可定制

型号

SC I-75

SC I-150

工作频率

75kHz

150kHz

模式与测流范围

宽带

600m

260m

窄带

690m

332m

通信及存储

通信接口

RS422、RS232、RS485可选,10M以太网

同步输入/输出

TTL/RS485

TTL/RS485

内部存储

标准2GB

标准2GB

对流测速

流速精度

±1%±5mm/s

±1%±5mm/s

流速分辨率

1mm/s

1mm/s

流速范围

±10m/s

±10m/s

层厚

4m~32m

2m~24m

层数

1~128

1~128

Ping率

0.5Hz

1Hz

对底测速

范围

1000m

500m

精度

±0.5%±5mm/s

±0.5%±5mm/s

分辨率

1mm/s

1mm/s

物理结构

壳体材料

铝合金

铝合金

耐压深度

1500m

3000m

6000m

1500m

3000m

6000m

筒体直径(A)

178mm

202mm

178mm

202mm

总长

1070mm

765mm

换能器阵

575mm

500mm

波束倾角

20°

20°

配置

4波束

4波束

重量(空气中)

90kg

105kg

109kg

60kg

71kg

74kg

重量(水中)

48kg

58kg

61kg

34kg

41kg

42kg

传感器

压力传感器

量程:4000m和6000m;准确度:±0.25%FS

温度传感器

范围:-55℃~+125℃;精度:±0.5℃

姿态传感器

倾角测量范围:俯仰±90°,横滚±180°;倾斜精度:0.2°;水平航向精度0.5°

环境

工作温度

-5°~ +50°C

-5°~ +50°C

贮存温度

-40°~ +60°C

-40°~ +60°C

电源

外部电压范围

30~45VDC

30~45VDC

电池电压

42VDC

42VDC

电池容量

4组电池,每组550Wh,共2200Wh

2组电池,每组550Wh,共1100Wh

典型工作功耗

9.23W(45V供电、16m层厚、Ping率0.5Hz条件下)

12W(45V供电、8m层厚、Ping率1Hz条件下)

连续工作时间

330天(典型工作模式)

290天(典型工作模式)

软件

Windows操作平台,集数据采集、显示和输出于一体的MSCADCP水上显控软件
