Forum ROV液压动力站HPU

该系列是有效的水下马达和液压动力站,有从15-280 kW,20-375马力的不同尺寸型号,是ROV、挖沟机、TMS和水下工具的动力供应装置。
免费联系电话
13770523955

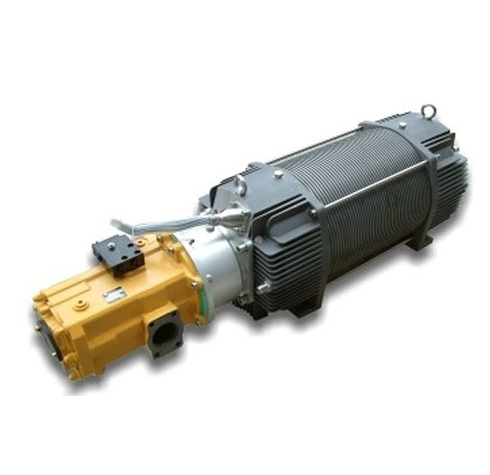

一、15-280kW液压动力站系列
该系列是有效的水下马达和液压动力站,有从15-280 kW,20-375马力的不同尺寸型号,是ROV、挖沟机、TMS和水下工具的动力供应装置。

马达和HPU都非常适合为需要大量功耗的推进器、挖掘机及液压工具提供动力驱动。水下马达也可用作驱动其他类型的旋转电机,比如挖沟设备上用的水泵。水下马达一个非常重要的特色就是翅型的后盖设计,可以加强从水面传导的热量发散。这个特性可以减少大型马达上的强制外部散热需求。全部配备了马达绕组温度和进水传感器,并且可以连接到用户的控制系统进行监测。


1)泵至马达的连接

该系列的水下马达拥有四个外形尺寸、15-280kW(20-375马力)功率型号。所有的马达都在两端有接口,这样可以一个马达进行双端驱动。还配备专门的液压泵接口套件,可以准确的和液压泵型号、类型及位置匹配,来保持想要的液压技术参数。

2)液压泵接口

液压泵通过专门的插入式接口套件和马达的每端进行连接,这个套件包括钟形套和灵活的驱动组件。其中灵活的组件可以减少噪声、冲击负荷,并避免错位带来的问题。接口套件可以用于市面上大多数液压泵,并且可以为用户指定的液压泵提供新的接口设计。如果只需要连接一个泵,另外一端会配备空置套件。使用正确的接口套件可以非常简便地拆装液压泵。

3)液压泵选项

通常用于ROV应用的液压泵有Rexroth A10/A4系列和Linde HRP系列。也可以根据需要使用专用接口套件连接其他泵。通常会使用带补偿的泵,这样当无需动力时会自动停止。

 4)电压和转速

标准的电压是3000V交流,但也可以提供2400V或1100V交流的选项。标准转速为1800 rpm同步@60 Hz,4极但可以提供3600 rpm同步@60Hz,2极也可以(但通常推荐4极,泵的工作会更加稳定)。

 5)测试

所有的马达和HPU都会在发货前进行满负荷运转测试。每套设备会配备测试证书说明所有的记录输出参数,如电源输入输出、温度、压力、流量等。

 6)充油补偿

马达必须进行充油补偿,并补偿为约0.5 bar/7psi正压。可以使用变压器或液压用油,尽管ROV操作人员一般喜欢使用液压用油。Sub-Atlantic有自产的弹簧补偿器供购买。

 7)主动力连接

系统可以配备Burton的3000V公头接头或输出功率达91 kW/125HP、水密、充油Tygon油管尾缆,可直接连接到ROV的供电接线盒上。

 8)进水传感器

系统标配一个接触式进水传感器,安装于外壳的下部。也可以根据用户需求安装指定传感器。

 9)温度传感器

系统标配三个PT-100型温度传感器,安装于绕组内监测它们的温度。此外,也可以根据需求配备指定的传感器(比如监测油温的的传感器)。

简单的冷却设计

所有的Sub-Atlantic马达都使用了的高冷却能力尾部设计,确保任何水况下都能保持冷却运行。

                                               特点:
l  高稳定性
l  马达每端都配备从动轴
l  15到280kW轴马力
l  高口碑绕组
l  1800 rpm同步转速
l  进水及温度传感器
l  多种电压选项(标准3000V)
l  适用于多种液压泵的接口套件
l  为3600 rpm轴转速泵传动的选配马达
l  有效设计,无需外置冷却装置

kW Shaft

HP   Shaft

框架尺寸

15

20

160

56

75

180

93

125

180

112

150

225

150

200

225

280

385

280

二、1.3 kW液压动力站

Sub-Atlantic的小型液压动力站在达200 bar/3000 psi的可调压力下拥有4 Lpm的泵流量。非常适合机械手、工具的供能。

齿轮泵是靠一个三相,440Vac的电力马达进行驱动。它和用在Sub-Atlantic的CTE-02电力驱动器上的是一样的型号。使用了一个完整的外部可调释压阀进行系统压力设定,并安装了可快速更换的吸滤器。

特点:
l  可调节释压阀
l  价格低廉可更换泵
l  440Vac作业

l  马达和泵之间有密封
l  负载下运转

液压功率

1.3kW

泵流量

4 Lpm

压力

200 bar

马达电压

440 Vac

耐压深度

3000米

空气中重量

14.5 kg

油型号(马达)

Diala GX变压器油或Tellus 22(使用Diala GX马达电流会更小)

油型号(泵)

Tellus 32或22

接口

3/8” BSPP
