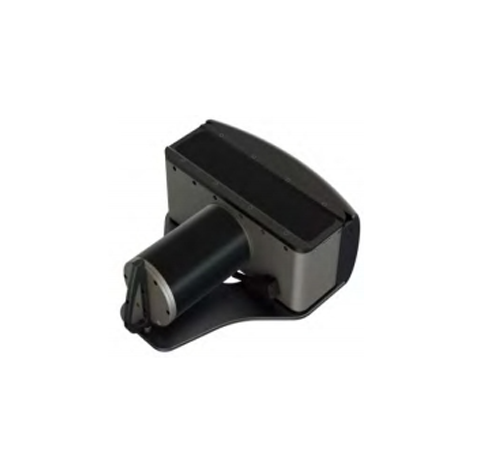

海卓 MS400P 是一套充分体现了行业发展趋势、拥有着先进理念目性能优越的多波束测深系统:它体积小巧,就像一本字典;重量轻,探头只有6.35公斤:功耗低,小于 40W;安装和单波束一样快捷方便;同时,功能强大,测量精度高,完全满足IHO 特级标准。 海卓 MS400P(小精灵)改变了人们对多波束测深系统的传统认知,是国内和国际同行公认的创新之作!MS400P(小精灵)一句话概述:"改变传统认知,一个人轻松去战斗!"
设备特点:
- 高性能:波束角 1°*2° | 波束数 512 个 | 测深分辨率 0.75cm | 测量结果满足 IHO 特级标准
- 低功耗:低功耗 40W | 一块普通电动车锂电池就可以工作 8 小时
- 体积小:234mm*208mm*99mm(长×宽×高) | A4 打印纸大小 | 可放入双肩包运输
- 重量轻:整机重量约 8.25kg(换能器 6.35kg/甲板单元约 1.9kg) | 携带方便 | 适用多种小型无人平台
- 集成化:内置高精度姿态仪、GNSS 板卡,不借助外界设备的情况下也可获得高精度测量成果

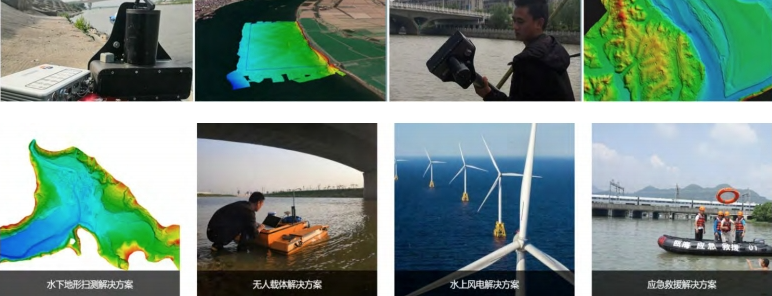

- 可应用于航道测量、水下地形测量、水陆三维一体化测量、桥墩冲刷检测等方向
![](/resources/upload/ae33ca0746ab096/1719468464735.png)
技术指标:
- 工作频率:400kHz
- 波束数目:512
- 波束宽度:1°×2°
- 波束开角范围:143°
- 测深范围:0.2-150m
- 测深分辨率:0.75cm
- 测深模式:等角/等距
- 大 Ping 率:60Hz
- 脉冲宽度:15us-8ms(CW 信号)
- 耐压等级(声学探头):50m
- 接收基阵尺寸:230mm×80mm×99mm
- 发射基阵尺寸:φ80mm×128mm
- 基阵重量:4.5Kg(空气中)/2Kg(水中)
- 甲板单元尺寸:200mm×135mm×70mm
- 甲板单元重量:2Kg
