GTJ-Ev2-K

GTJ -Ev2-K是用于测定路基在静荷载作用下的沉陷值,从而评估路基的承载力和变形量。
免费联系电话
13770523955

用途概述

GTJ -Ev2-K是用于测定路基在静荷载作用下的沉陷值,从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控监测。

同时该仪器也适用于粗、细粒土和土填压实后的路基、基层等的地基系数的测试,也可用于计算均匀地基土的变形模量。测试地基土的应力与变形特性,确定铁路、公路路基、路层等的地基系数,该产品具各测试K30、K40、K60的功能。为迎合铁路信息化要求,我司联合铁路部门的专家,打破传统陈旧的测试方式将地基系数测试仪智能化,极大地提高了测试精度和测试效率,产品质量达到国际先进水平。


适用标准

《铁路工程土工试验规程》(TB10102-2023)

《铁路路基工程施工质量验收标准》(TB10414-2018)

产品特点

※ 采用进口传感器及部分元器件,测试精度高,试验数据更可靠;

※ 采用进口油缸及手动泵,控压、稳压性能突出;

  ※ 位移采集装置采用加重型材,三点支撑式设计,抗震、防风能力强,保证数据精准;

※ 位移采集数据:荷载板中单点采集,数据更客观、更精准。

※ 自动计算Ev1、Ev2及Ev2/Ev1值,并显示曲线。直接显示荷载强度和沉降值,自动计算K30、K40、K60值,并显示压力与沉降曲线;

※ 语音提示功能,操作更便捷;

※ 配带蓝牙微型打印机,现场直接打印数据以及现场照片,确保测试结果准确、客观;

※ 中英文界面自由切换,国外客户使用更加方便快捷。

技术参数

测试适用范围

适用土壤类型

粒径不大于承载板直径1/4的各类土和土石混合填料

测试影响深度

0~500mm

工作环境

温度 -10℃~40℃   湿度 <90%HR

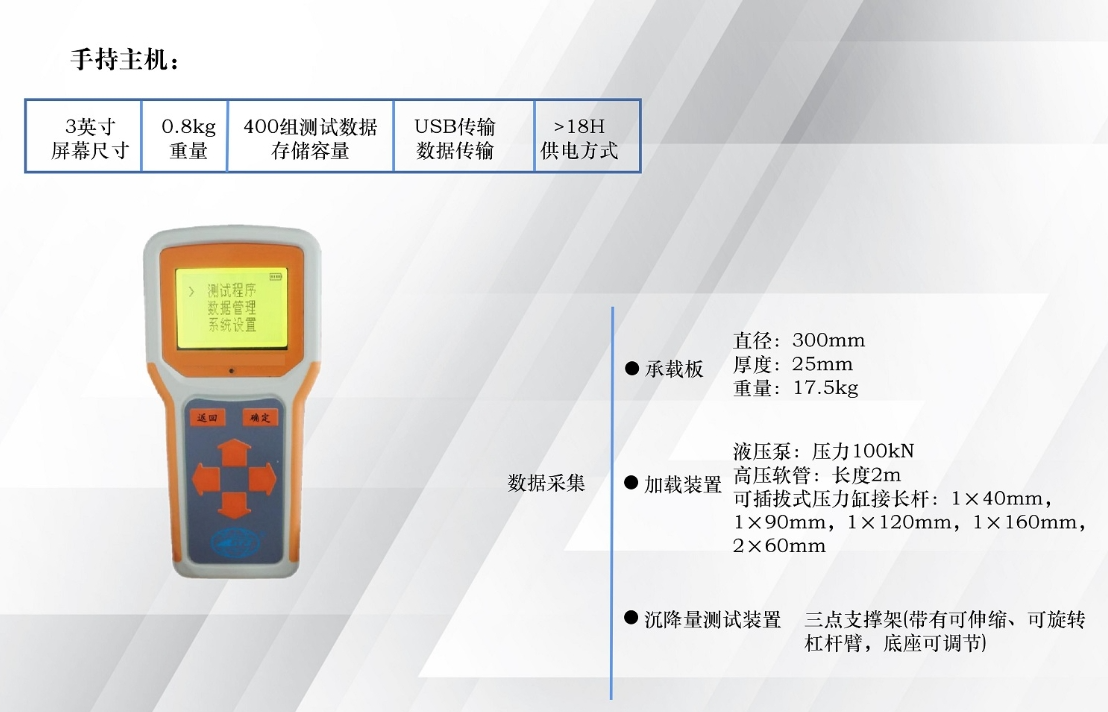

手持主机

规格



屏幕尺寸:3英寸

体积:100×205×40mm

重量:0.8kg

存储容量

400组测试数据

数据传输方式

USB数据线传输

供电方式

大容量锂电池,工作时间大于18小时

显示方式

手持主机屏幕,中英文切换显示

打印机

连接方式

无线蓝牙打印

传感器

压力传感器量程

100kN

位移传感器量程

25mm,分辨率0.01mm

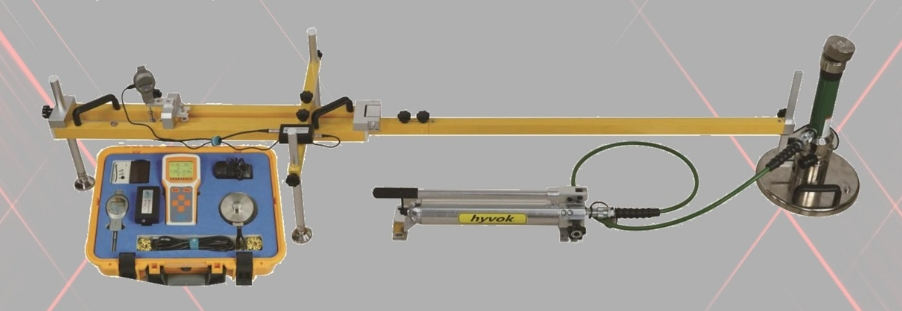

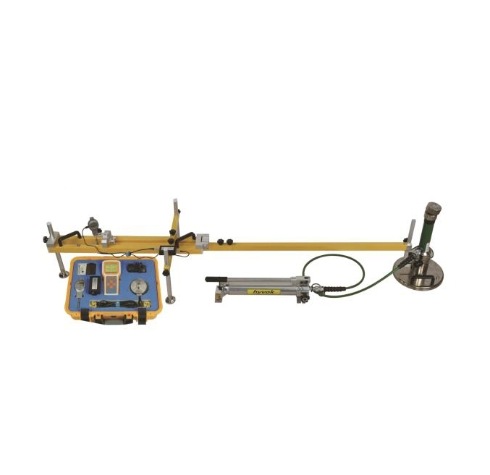

数据采集装置

承载板

直径:300mm

厚度:25mm

重量:17.5kg

加载装置

液压泵:压力100kN

高压软管:长度2m

可插拔式压力缸接长杆:1×40mm,1×90mm,

1×120mm,1×160mm,2×60mm

沉降量测试装置

三点支撑架(带有可伸缩、可旋转杠杆臂,底座可调节)

尺寸: 2320×570×420mm(长X宽X高)

重量: 12.5kg

包装规格

主机箱

材质:工程塑料

体积:470×360×170mm

重量:7.0kg

外包装箱1

材质:铝合金

体积:1410×530×260mm

重量:57kg

外包装箱2

材质:铝合金

体积:1260×440×240mm

重量:29kg


产品配置

序号

GTJ-Ev2-K

数量

1

工程箱

1

2

GTJ-Ev2-K主机

1

3

微型打印机

1

4

打印机充电器(细插头)

1

5

打印纸

10

6

压力传感器

1

7

位移传感器

1

8

位移传感器信号线

1

9

采集盒

1

10

主机-采集盒信号线

1

11

Mini-USB传输线

1

12

配套光盘

1

13

主机充电器8.4V/2A

1

14

操作指南

1

15

产品合格***、保修卡、装箱单

1套
