桥涵施工测量：平面控制测量

一、概述

1.主要任务

根据桥梁设计文件，对桥梁结构的平面和高程位置进行现场实地放样，及时为施工阶段提供准确的位置和尺寸，并检查施工质量。

2.主要工作

①建立平面控制网；

②建立高程控制网；

③测量桥梁轴线（桥梁中线）的长度和方向，交会放样桥墩和平台的中心位置；

④结构轮廓特征点的细部放样和施工观测按主要轴线进行；

⑤进行竣工测量和桥墩沉降位移观测。

二、平面控制测量

桥梁平面控制测量的任务是放样桥梁的轴长度和桥墩的中心位置，为桥梁位置的地形、施工放样和变形观测提供足够的精度控制点。特别是对于一些河流较宽的中型以上桥梁，由于河流较宽，桥墩在河流中施工，不能采用直接测量法，必须采用间接测量法，即建立桥梁平面控制网。目前，桥梁平面控制网有三种形式：测角网、测边网和角网。

边角网是将测角网与测边网结合起来进行平面控制的一种形式，能准确地测量桥轴的长度和桥墩的中心位置。

1.三角控制网布局原则

三角点应选择在地质良好、不被淹、不受施工干扰、不易损坏、易于保存的地方。两岸桥轴应设置三角点，离桥台不远，便于桥台放样。

为了便于检查，控制网至少设置了两条基线，两岸最好各有一条。基线应选择在平坦、开放、测量距离方便的地方。基线边缘的一端应选择为桥梁轴线点，并尽可能垂直于桥梁轴线。沿基线方向的地面坡度不应超过1/30—1/20，基线长度一般不应小于桥轴线的70%。

2.三角控制网的布局形式

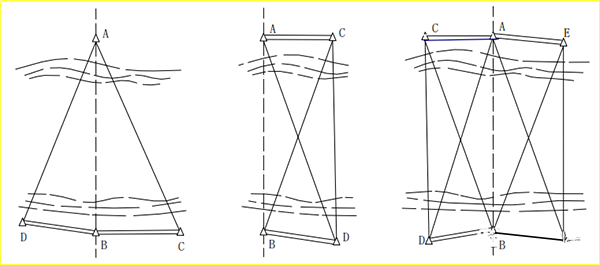

桥梁平面控制网的常见典型图形见下图。图中点线为桥轴，双线为测距边，即基线。

对于在更大的江河测设桥轴线时，为了提高控制网络的精度，可以使用两个四边形或更复杂的图形。根据桥梁长度、施工需要和桥梁位置地形选择图形。大型桥梁的平面控制网络也可以使用全球定位系统（GNSS）测量技术布置。
