CAD如何用指定角度的方式建立倒角？

使用CAD软件制图时，有时候需要在图形顶角建立斜面边，即倒角。CAD中有一个专门用于建立倒角的命令--CHAMFER命令，它可以帮助我们在两个相同的线段之间快速建立一个表示倒角的斜线。CHAMFER命令有两种倒角模式：距离模式和角度模式。本文将告诉您如何使用CHAMFER命令的角度模式来建立倒角。

1.打开CAD，画一个矩形，缩放到合适的位置；

2.用分解工具将矩形分解为四条线段；

3.启用倒角命令：在命令行中输入【CHAMFER】并按回车键确认；

4.在命令行中输入【T】，按回车确认后，再次输入【T】，开启修剪模式；

5.在命令行中输入【A】，按回车键确认，打开角度模式；

6.指定第一条直线的倒角长度：输入数字[15]按回车键确认；

7.指定第一条直线的相对角度：输入数字[60]按回车键确认；

8.确定长度和角度后输入【M】，按回车键打开多个模式；

9.一次选择需要倒角的直线，直到矩形的四个顶角完成倒角后，然后按回车键结束倒角命令。

使用指定角度建立倒角时，应注意设置的距离和角度值与倒角时选择的对象顺序有关。如下图所示，首先选择直线①后选择直线②效果如图1所示。首先选择直线②后选择直线①效果如图2。

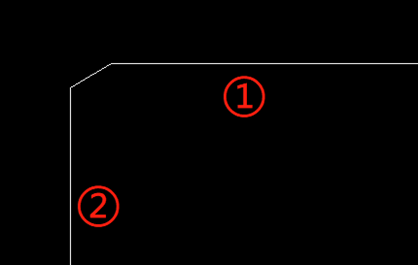

图1

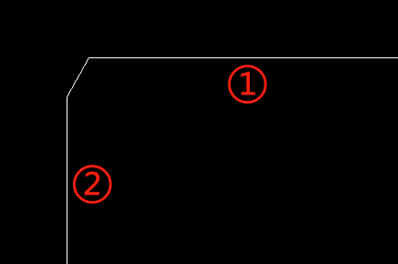

图2

以上是CAD中使用CHAMFER命令的角度模式来建立倒角的方式，希望对您有所帮助！
