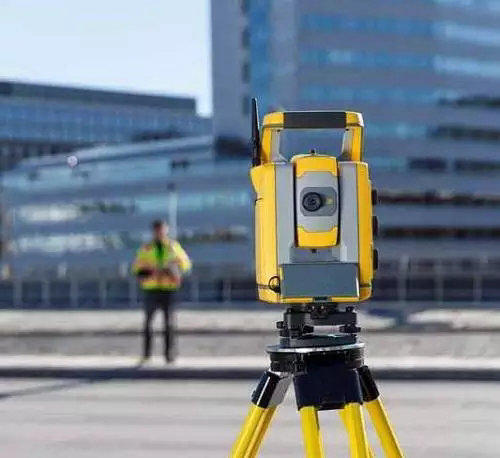

天宝S5全站仪

天宝S5全站仪

性能优良

执行大规模效率测量所需要的一切性能，尽在Trimble^® S5机器人型全站仪解决方案中：准确可靠的仪器、DR Plus EDM、MagDrive™技术、带Trimble Access™外业软件的专业TrimbleTSC3控制器以及Trimble Business Center内业软件的快速数据处理。

在生产制造机器人型全站仪方面，天宝已经有十几年的历史。有了Trimble S5全站仪，无论您置身于何种条件，都能确保外业的生产效率。

天宝技术

Trimble S5全站仪建立在经过验证的天宝技术之上，包括：SurePoint™、MagDrive和DR PlusEDM。它们可帮助您更便捷地工作，同时保持可靠的高精度。Trimble MagDrive 磁驱伺服技术以其无摩擦的静默操作特点提供了异乎寻常的速度和精度。Trimble SurePoint 准确定点技术，可使因刮风、下沉等因素引起的仪器移动得到纠正，确保您获得精准的测量数据。Trimble DR Plus EDM可使您的测量采取较少的仪器安置次数，增强直接反射性能的效果。

七天二十四小时管理您的资产

借助Trimble Locate2Protect技术，您在任何时候都能够知道您的全站仪是在哪里。您可以看到任何给定时间内您的仪器所在的位置。如果仪器离开了作业现场或者遇到了意外撞击或被滥用，您会收到报警。

Trimble InSphere™ Equipment Manager系统允许您查看设备使用情况并且实时更新固件、软件和维修要求。借助Trimble Locate2Protect和InSphere Equipment Manager，您可以轻松地知晓您的设备是否新以及它所在的位置。

机器人型和自动锁定

Trimble S5全站仪有机器人型或自动锁定Autolock^®两种版本。两种版本均具有带Trimble Access外业软件的TCU数据采集器选件，在任何环境下都能方便简单地操作。

产品说明

一体化测量
Trimble S5全站仪奠定了天宝一体化测量(Integrated Surveying™)解决方案的基础。使用一体化测量，您可以在作业场地无缝地集成互补性技术，例如：Trimble GNSS接收机和光学测量。

技术参数

性能

角度测量

  传感器类型...............................................................带对径读数的绝 对编码器

  精度(基于DIN 18723的标准偏差)......................................................1" (0.3 mgon)

                                                     2" (0.6 mgon)、3" (1.0 mgon) 或 5" (1.5 mgon)

  角度显示 .............................................................0.1" (0.01 mgon)

自动水准补偿器

  类型....................................................................................置中双轴

  精度............................................................................0.5" (0.15 mgon)

  范围........................................................................± 5.4' (±100 mgon)

距离测量

精度(ISO)

  精度(RMSE)

  棱镜模式

    标准..............................................................................1 mm + 2 ppm

    跟踪..............................................................................4 mm + 2 ppm

  DR模式

    标准..............................................................................2 mm + 2 ppm

    跟踪..............................................................................4 mm + 2 ppm

  延伸范围...........................................................................10 mm + 2 ppm

测量时间

  棱镜模式

    标准.....................................................................................1.2秒

    跟踪.....................................................................................0.4秒

  DR模式

    标准....................................................................................1–5秒

    跟踪.....................................................................................0.4秒

测程

  棱镜模式(标准晴朗天气条件^2,3)

    单棱镜..................................................................................2500米

    单棱镜长测程模式..............................................................5500米(长测程)

    测程.................................................................................0.2米

  DR模式

    反射箔片20毫米..........................................................................1000米

    测程...................................................................................1米

  DR扩展测程模式

    白度卡(90%反射)⁴........................................................................2200米

EDM规格参数

光源..................................................................脉冲激光二极管905nm，1类激光

光束发散度

  水平....................................................................................4cm/100m

  垂直....................................................................................8cm/100m

系统规格参数

水准

  三角基座圆水准器..........................................................................8'/2mm

  电子双轴水准器(LC显示屏的分辨率)................................................0.3” (0.1 mgon)

伺服系统

MagDrive伺服技术，内置伺服/角度传感器电磁直接驱动

  旋转速度.................................................................................115度/秒

  旋转时间(正镜至倒镜)........................................................................2.6秒

  定位时间(180度).............................................................................2.6秒

  制动和慢速运动.................................................................伺服驱动，无限微调

对中

  对中系统............................................................................Trimble 3-pin

  光学对中器.........................................................................内置光学对中器

  放大倍数/对焦距离.........................................................2.3倍/0.5米–无限远

望远镜

  放大倍数.....................................................................................30×

  孔径.......................................................................................40毫米

  视场.........................................................................2.6米(在100米位置处)

对焦距离........................................................................1.5米–无限远

  照明十字线.............................................................................可调(10级)

电源

  内置电池.................................................................可充电锂电池11.1V，5.0Ah

  工作时间⁵

  一块内置电池..........................................................................大约6.5小时

  三块内置电池(在多联电池适配器内).......................................................大约20小时

  智能型托架(用一块内置电池)...............................................................13.5小时

重量

  仪器(自动锁定)............................................................................5.4公斤

  仪器(机器人型)............................................................................5.5公斤

  Trimble CU控制器..........................................................................0.4公斤

  三角基座..................................................................................0.7公斤

  内置电池.................................................................................0.35公斤

  横轴高度..................................................................................196毫米

其它

  通讯...............................................................USB口，串口，蓝牙(Bluetooth^®)⁶

  工作温度..........................................................................–20ºC ～ +50ºC

  内置跟踪光.....................................................................所有机型都无此配置

  防尘防水.....................................................................................IP65

  湿度...................................................................................防冷凝

  同轴激光指示器(标准)......................................................................2类激光

  可靠性..............................................................双层密码保护，Locate2Protect9

机器人测量

  自动锁定和机器人型测程³

    被动棱镜...........................................................................500米–700米

    Trimble MultiTrack™目标...................................................................800米

    Trimble Active Track 360目标..............................................................500米

  自动锁定瞄准精度(在200米位置处，标准偏差)³

    被动棱镜.................................................................................<2毫米

    Trimble MultiTrack目标...................................................................<2毫米

    Trimble Active Track 360目标.............................................................<2毫米

  搜索距离................................................................................0.2米

  内置/外置电台类型..........................................................2.4GHz，跳频，扩频电台

  搜索时间(典型情况下)⁷.....................................................................2–10秒

GPS搜索/地理锁定

  GPS搜索/地理锁定..................................................360度或定义的水平和垂直搜索窗口

  获取目标时间⁸............................................................................15–30秒

  重新获取目标时间.............................................................................<3秒

  测程...................................................................自动锁定和机器人型测程限制

1 标准偏差(根据ISO17123-4)。

2 标准晴朗天气：无雾，阴天或温和阳光，少许热流光。

3 测距和精度取决于大气条件、棱镜尺寸和背景辐射。

4 柯达灰度卡，类别编号：E1527795。

5 在–20ºC时的性能是+20ºC时的75%。

6 蓝牙类型的核准情况视具体国家而定。联系当地的Trimble授权经销合作伙伴，了解详细信息。

7 取决于选择的搜索窗口尺寸。

8 获取解的时间取决于解的几何质量和GPS的位置质量。

9 该功能在不同国家或地区的可用性会略有不同。

标配选件

Trimble S5全站仪可选配：天宝全站仪三脚架、全站仪棱镜包/棱镜组、全站仪对中杆、其它可选购天宝对中基座
