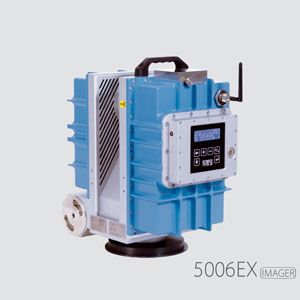

Z+F 5006EX三维扫描仪


基于高质量的三维激光扫描仪Z+F IMAGER 5006i的基础上,德国Z+F电子公司和DMT GmbH &Co. KG公司已经开发出防爆三维激光扫描仪—IMAGER 5006EX。

地下采矿和工业炸药的空气环境中弥漫着易燃易爆气体,而IMAGER 5006EX三维激光扫描仪的面世为其提供了变革。

IMAGER 5006EX是获得ATEX认证(防爆认证)的三维激光扫描仪,批准应用于地下采矿和工业炸药等易爆气体环境中。

IMAGER 5006EX通过了ATEX 指令94/9/EC,认定为I类和II类级别产品。

IMAGER 5006EX产品是在IMAGER® 5006i的基础上融合了更高技术。



供电系统

IMAGER 5006EX内置电池组可供设备连续无线扫描1小时。

内置电池组的设计经过ATEX标准的经验,符合在易爆环境中使用,不允许使用外接电源。



操控系统

可以通过配套的键盘和显示器对IMAGER 5006EX进行直接操作,同时设备也配备了可供外部操控的Wi-Fi无线接口,使用PDA或笔记本电脑(通过ATEX认证)可以远程对扫描仪进行操控。

所获取的数据及时保存在内置硬盘里。

以太网接口可以在爆炸环境之外使用。



数据采集/质量控制

IMAGER 5006EX可应用于高密度高精度的扫描,以508000点/秒的数据采集速度节省了项目时间,采集后的数据可以及时保存在60G的内置硬盘中,支持高密度的扫描工作。



兼容性

IMAGER 5006EX完全兼容Z+F的软件系列,如Z+F LaserControl 和LFM®软件。

扫描仪可以安置在Z+F专用三脚架上,并能进行对中整平。

可将符合标准的棱镜安置于扫描仪顶部。

激光扫描仪的数据也与市场上通用软件无缝兼容,如Visual Sensor Fusion (VSF)、JRC 3D Reconstructor等等。


技术参数

激光测量系统

ATEX证书: IM2 Ex d [ib] I / II 2G Ex d [ib] II B T4

测程:79 m

测程:0.4 m

分辨率:0.1 mm

数据获取速率:≤ 508,000点/秒

线性误差:≤ 1mm(50米以内)



10米处的误差(均方根误差):

- 反射率10%时(黑色):1.2 mm

- 反射率20%时(暗灰):0.7 mm

- 反射率10 0%时(白色):0.4 mm



25米处的误差(均方根误差):

- 反射率10%时(黑色):2.6 mm

- 反射率20%时(暗灰):1.5 mm

- 反射率1 00%时(白色):0.7 mm



50米处的误差(均方根误差):

- 反射率10%时(黑色):6.8 mm

- 反射率20%时(暗灰):3.5 mm

- 反射率1 00%时(白色):1.8 mm



工作温度: 0°C — 40°(内部参考忽略不计)



激光:可见光

光束发散度:0.22毫弧度

光束直径:约3毫米(距1米时)

激光等级:3R(ISO EN 60825-1)



偏转单元

系统 垂直/水平:旋转镜/旋转装置

视野 垂直/水平:310°/360°

分辨率 垂直/水平:0.0018°/0.0018°

精度 垂直/水平:0.007°rms/0.007°rms

扫描速度:≤50转/秒

全周扫描速度:25转/秒

分辨率

角分辨率:

像素/360°(垂直、水平)

扫描时间/360°

预览分辨率:

1250

25秒

中等分辨率:

5000

1分40秒

高分辨率:

10000

3分22秒

更高分辨率:

20000

6分44秒

高分辨率:

40000

26分40秒

分辨率:

100000

变量



其他

倾斜测量:

分辨率:1/1000°

精度 (零点):1/500°

数据存储:内置固态硬盘≥60GB

数据传输:Wi-Fi/以太网

通信接口:Wi-Fi/以太网



综合操作面板:

键盘:6个按钮

显示器:4行显示



电源:

输入电压:18V DC(扫描主机)

功率:65W



工作时长:

内置电池组:1小时



环境要求:

工作温度:0°C — 40°C

存储温度:-20°C — 50°C

湿度/保护等级:无冷凝/IP54

光线反射条件:无反射

光线条件:在强烈日光下或黑暗中均可操作



尺寸和重量:

扫描主机(长x宽x高)/重量:395mm x 250mm x 414mm/30.6kg

底部水平轴:343mm

三脚架:

高度/重量:约800mm-1400mm/9kg

直径:约1200mm
*本公司产品技术参数及配置如有变更,恕不另行通知。
