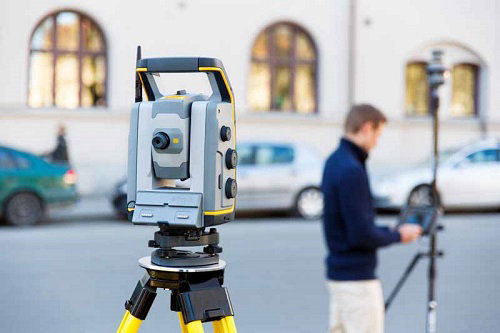

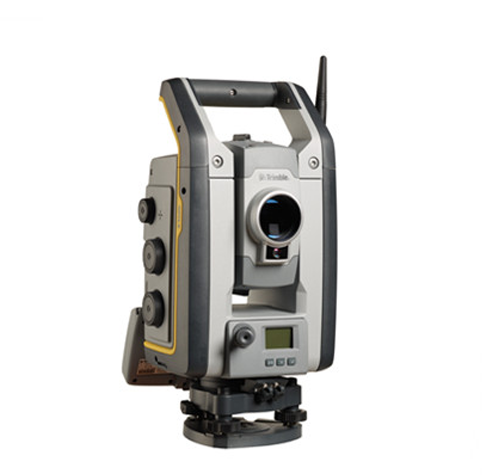

天宝S7全站仪

颇具生产效率的全站仪

Trimble^® S7全站仪将扫描、成像和测绘组合到一套解决方案中。现在，您在作业工地只需要一台仪器，便可捕获所有数据。通过Trimble S7、Trimble Access™外业软件和Trimble Business Center内业软件，创建3D模型、高精度可视工地文档、点云，还有更多。

Trimble S7是测绘系统，您可以用它应对任何情形，并提高外业生产率。SureScan™、Trimble VISION™、FineLock™和DRPlus技术以及很多其它功能组合在一起，意味着您将能比以往更快地采集更准确的数据。

集成3D扫描

Trimble SureScan技术节省了外业和内业的工作时间。现在，您每天都可以灵活地进行功能丰富的扫描。捕获您需要的信息，以创建数字地形模型(DTM)，执行体积计算，进行比传统测量方法更快的地形测量。SureScan技术通过聚焦于要采集的恰当点，而不是更多的点，使您更快地采集和处理数据。

改进的Trimble VISION技术

有了Trimble VISION技术，您可以借助控制器的实时视频影像指导测量，并且从捕获的影像中创建多种类型的交付成果。您只需要点击一下，便可自由的捕获棱镜或免棱镜测量数据。在外业，快速记录工地数据并直接把注释添加到图片上，确保您决不会错过关键信息。回到内业，您可以为测量目的而使用Trimble VISION数据，您也可以为提交更清晰的交付成果而处理360度全景影像和高动态范围(HDR)影像。

Trimble DR Plus的优秀精度

测距技术无需棱镜便可提供扩展范围的直接反射(Direct Reflex™)测量。现在，您可以用较少的仪器安置次数测量更远的距离，并且增强了扫描的性能效果。与流畅静默的MagDrive™伺服技术结合，为快速测量创建了较强的能力，而不会影响精度。

锁定目标点

借助Trimble SurePoint™，可以减少瞄准误差，避免代价高昂的重测，并使您对测量结果放心。Trimble S7全站仪始终照准目标，可使因刮风、操作、下沉等因素引起的不必要的仪器移动自动得到纠正，确保每一次操作都能准确地瞄准和测量。凭借MultiTrack™技术和目标ID功能，测量员可以选择被动或主动目标类型，以较好地适应作业现场条件，放心地寻找和锁定正确的目标。

管理资产

借助Trimble Locate2Protect技术，您在任何时候都知道您的全站仪是在哪里。您可以看到任何给定时间内您的仪器所在的位置。如果仪器离开了作业现场或者经历了意外撞击或被滥用，您会收到报警。

Trimble InSphere™ Equipment Manager允许您查看设备使用情况并且实时更新固件、软件和维修要求。借助Trimble Locate2Protect和InSpher Equipment Manager，您可以轻松地知晓您的设备是否新以及它应当在什么地方。

强大的外业和内业软件

您可以从安装了性能丰富直观的Trimble Access外业软件的多款天宝控制器中选择您需要的一款。简化顺畅的工作流程(例如：道路、公用设施和管道)能够引导测量员完成多种类型的常规项目，使他们心无旁骛地快速完成任务。您还可以定制Trimble Access工作流程，以满足您的不同需要。

回到办公室，可信赖的Trimble Business Center软件能够帮助您在一套软件解决方案中检查、处理和平差您的光学数据和GNSS数据。

产品说明

具生产效率的全站仪 Trimble® S7全站仪将扫描、成像和测绘组合到一套解决方案中。现在，您在作业工地只需要一台仪器，便可捕获所有数据。通过Trimble S7、Trimble Access™外业软件和Trimble Business Center内业软件，创建3D模型、高精度可视工地文档、点云，还有更多。

技术参数

性能

角度测量

传感器类型................................................................带对径读数的绝 对编码器

精度(基于DIN 18723的标准偏差).......1" (0.3 mgon)、2" (0.6 mgon)、3" (1.0 mgon) 或 5" (1.5 mgon)

显示.................................................................0.1”(0.01 mgon)

自动水准补偿器

  类型..................................................................................双轴置中

  精度..........................................................................0.5”(0.15 mgon)

  范围.......................................................................±5.4’(±100 mgon)

距离测量

精度(ISO)

  棱镜模式

    标准¹...........................................................................1 mm + 2 ppm

精度(RMSE)

  棱镜模式

    标准............................................................................2 mm + 2 ppm

    跟踪............................................................................4 mm + 2 ppm

  DR模式

    标准............................................................................2 mm + 2 ppm

    跟踪............................................................................4 mm + 2 ppm

    扩展测程.......................................................................10 mm + 2 ppm

测量时间

棱镜模式

  标准.....................................................................................1.2秒

  跟踪.....................................................................................0.4秒

DR模式

  标准.....................................................................................1-5秒

  跟踪.....................................................................................0.4秒

测程

棱镜模式^{5, 6}

  单棱镜.................................................................................2,500米

  单棱镜长测程模式.............................................................5,500米

  可能测程.............................................................................0.2米

DR模式

  反射箔片(20毫米)......................................................................1,000米

  可能测程..............................................................................1米

DR扩展测程模式

  白色卡(90%反射)³......................................................................2,200米

扫描

范围^{2, 3}..............................................................................1米–250米

速度⁴...............................................................................可达15点/秒

点间隔...............................................................................10毫米

标准偏移.......................................................................1.5毫米 @ ≤50米

  单3D点精度...................................................................10毫米 @ ≤150米

EDM规格参数(DR PLUS)

光源...............................................................脉冲激光二极管905nm，1类激光

光束发散度

  水平..................................................................................2cm/50m

  垂直..................................................................................4cm/50m

系统规格参数

水准

三角基座圆水准器.........................................................................8'/2mm

LC显示屏电子双轴水准器分辨率.....................................................0.3" (01 mgon)

伺服系统

MagDrive伺服技术 ...............................................内置伺服/角度传感器电磁直接驱动

旋转速度...............................................................................115度/秒

旋转时间(正镜至倒镜)......................................................................2.6秒

定位速度(180度)...........................................................................2.6秒

制动和慢速运动...............................................................伺服驱动，无限微调

对中

对中系统..........................................................................Trimble 3-pin

光学对中器.......................................................................内置光学对中器

放大倍数/对焦距离...........................................................2.3倍/0.5米–无限远

望远镜

放大倍数...................................................................................30倍

孔径.....................................................................................40毫米

视场........................................................................26米(在100米位置处)

对焦距离...........................................................................15米–无限远

照明十字线.........................................................................可变(10步长)

自动对焦...................................................................................标准

相机

芯片.........................................................................彩色数字影像传感器

分辨率.........................................................................2048 x 1536 像素

焦距.....................................................................................23毫米

景深................................................................................3米–无限远

视场..............................................................................16.5°x 12.3°

数字变焦....................................................................4段(1x、2x、4x、8x)

曝光..............................................................................点、HDR、自动

亮度.................................................................................用户可定义

影像存储可达...................................................................2048 x 1536 像素

文件格式...................................................................................JPEG

压缩率...............................................................................用户可定义

视频数据流⁸..............................................................................5帧/秒

电源

内置电池............................................................可充电锂电池，11.1V - 5.0Ah

工作时间⁹

  一块内置电池......................................................................大约6.5小时

  三块内置电池(在多联电池适配器内)...................................................大约20小时

  智能型托架（用一块内置电池）.........................................................13.5小时

视频智能型仪器工作时间4

  一块内置电池..........................................................................5.5小时

  三块内置电池(在多联电池适配器内).......................................................17小时

重量和尺寸

仪器....................................................................................5.5公斤

Trimble CU控制器........................................................................0.4公斤

三角基座................................................................................0.7公斤

内置电池...............................................................................0.35公斤

横轴高度................................................................................196毫米

其它

同轴激光指示器..........................................................................2类激光

工作温度..........................................................................–20ºC～+50ºC

防尘防水...................................................................................IP65

通讯......................................................2.4GHz，USB，串口，蓝牙(Bluetooth^®)¹⁰

可靠性...........................................................双层密码保护，Locate2Protect¹¹

自动锁定和机器人型测绘

自动锁定和机器人型测程⁶

被动棱镜.............................................................................500–700米

Trimble MultiTrack目标....................................................................800米

Trimble ActiveTrack 360目标...............................................................500米

自动锁定瞄准精度(在200米位置处，标准偏差)⁵

被动棱镜.................................................................................<2毫米

Trimble MultiTrack目标...................................................................<2毫米

Trimble ActiveTrack 360目标..............................................................<2毫米

搜索..............................................................................距离0.2米

内置/外置电台类型........................................................2.4GHz，跳频，扩频电台

搜索时间(典型情况下)⁷...................................................................2–10秒

精锁

瞄准精度(在300米位置处，标准偏差)⁶.......................................................<1毫米

到被动棱镜测距(短-长)⁶..........................................................20米–700米

棱镜间隔(在200米位置处)...............................................................0.8米

GPS搜索/地理锁定

GPS搜索/地理锁定..........................................................................360度

或定义的水平和垂直搜索窗口

获取解时间¹²............................................................................15–30秒

重新获取目标时间............................................................................<3秒

测程..................................................................自动锁定和机器人型测程限制

1 标准偏差(根据ISO17123-4)。

2 目标颜色、大气条件和扫描角度将会影响测程。

3 柯达灰度卡，类别编号：E1527795。

4 目标的形状、材质与颜色、网格的大小以及到目标的距离和角度将会影响速度。

5 标准晴朗天气：无雾，阴天或温和阳光，少许热流光。

6 测距和精度取决于大气条件、棱镜尺寸和背景辐射。

7 取决于选择的搜索窗口尺寸。

8 远程操作，每秒0.5帧。

9 在–20ºC时的性能是+20ºC时的75%。

10 蓝牙类型的核准情况视具体国家而定。

11 功能和可用性取决于具体区域。

12 获得解的时间取决于解的几何分布和GPS位置的质量。

标选配件

天宝S7全站仪可选配：全站仪三脚架、全站仪棱镜包/棱镜组、全站仪对中杆
