如何判断混凝土主体结构的质量？

根据GB50204-2015年《混凝土结构工程施工质量验收规范》，混凝土结构分支工程施工质量验收，除外观质量合格外，结构实体检验也必须合格。

结构实体检查主要针对混凝土结构安全的代表性部位，包括三个内容：①混凝土强度②钢筋保护层厚度③结构位置与尺寸偏差。

结构实体检验由监理单位组织施工单位进行，见证实施过程。施工单位应当制定结构实体检验专项方案，经监理单位批准后实施。结构实体检验项目除结构位置和尺寸偏差外，由具有相应资质的检验机构完成。在结构实体检验中，当混凝土强度或钢筋保护层厚度检验结果不符合要求时，应委托合格的检验机构按照现行国家有关标准的规定进行检验。

一.检查混凝土强度

结构实体混凝土强度应根据不同强度等级进行检验，检验方法应采用相同条件的养护试件方法；未取得相同条件养护试件强度或不符合要求的，可采用回弹取芯法进行检验。

混凝土强度检验等效养护期可取，日平均温度逐日达到600℃·d时间对应的年龄，且不小于14d。日平均温度为0℃以下年龄不计入。

冬季施工时，在计算等效养护年龄时，温度取决于结构构件的实际养护温度也可根据结构构件的实际养护条件和标准养护条件下的同等养护试件强度d监理年龄试件强度相等的原则.施工等各方共同确定。

同条件养护试件强度检验

1.同条件养护试件的取样和留置应符合下列规定：

(1)同一条件养护试件对应的结构构件或结构部位，由施工.监理等各方共同选择，同条件养护试件的取样应均匀分布在工程施工周期内；

(2)同等条件的养护试件应在混凝土浇筑模处见证取样；

（3）同一条件的养护试件应保持在相应结构构件附近的适当位置，并采用相同的养护方法；

（4）同等强度等级的同等条件养护试件不少于10组，也不少于3组。每两层取样不少于一组；每20000m³取样不少于一组。

2.根据强度试验结果，按照现行国家标准《普通混凝土力学性能试验方法标准》GB/T确定50081的规定。

3.强度值除以0.88后现行国家标准《混凝土强度检验评价标准》GB/T对50107年的有关规定进行评价，评价结果符合要求时可判断结构实体混凝土强度合格。

回弹-取芯法强度检验

1.回弹构件的提取应符合下列规定：

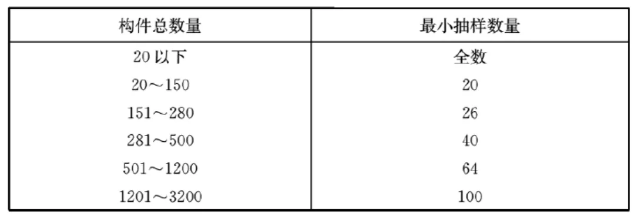

（1）同一混凝土强度等级的柱，梁，墙，板、提取构件的最小数量应符合下表规定，并应均匀分布；

（2）截面高度不小于3000mm梁和边长小于300mm的柱。

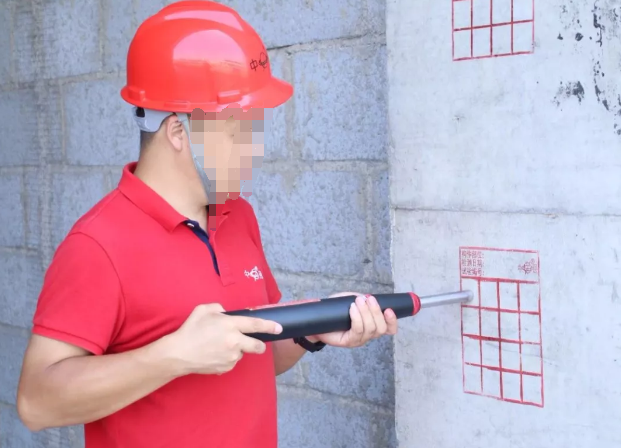

2.每个部件应选择不少于5个试验区进行反弹试验和反弹值计算，应符合现行行业标准《反弹法检测混凝土抗压强度技术规程》JGJ/T23对单个构件检测的有关规定。地板构件的反弹应在板底进行。

3.对于强度等级相同的混凝土，应对每个构件5个测量区域中最小测量区域的平均回弹值进行排序，并在最小3个测量区域钻一个芯样。芯样应采用带水冷却装置的薄壁空心钻孔，直径为100mm，不得小于混凝土骨料最大粒径的3倍。

4.芯样试件的端部应用环氧水泥或聚合物水泥砂浆或硫黄水泥修补。加工后，芯样试件的尺寸偏差和外观质量应符合下列规定：

(1)芯样试件高度与直径之比的实测值不应小于0.95，也不能超过1.05；

(2)沿芯样高度的任何直径与其平均值之差不得大于2mm；

(3)芯样试件端面不平整度为100mm长度不得大于0.1mm；

(4)芯样试件端面与轴线的不垂直度不得大于1°；

(5)芯样不应有裂缝.其他杂物，如缺陷和钢筋。

5.芯样试件尺寸的测量应符合下列规定：

(1)直径应用游标卡尺在芯样试件中间两个垂直位置测量，算术平均值应作为芯样试件的直径，精确至0.1mm；

(2)用钢板尺测量芯样试件的高度，精确到1mm；

(3)垂直度应采用游标量角器测量芯样试件两端与轴的夹角，精确至0.1°；

(4)平整度应采用钢板尺或角尺靠近芯样试件端面，一侧旋转钢板尺，另一侧用塞尺测量钢板尺与芯样试件端面的缝隙；也可以用其他专用设备测量。

6.芯样试件应符合现行国家标准《普通混凝土力学性能试验方法标准》GB/T50081中圆柱体试件规定的抗压强度试验。

7.对于同一强度等级的构件，当符合下列规定时，结构实体混凝土强度可判定为合格:

(1)三芯样抗压强度算术平均值不小于设计要求混凝土强度等级值的88%；

(2)三芯样抗压强度的最小值不小于设计要求的混凝土强度等级值的80%。

二.检查钢筋保护层厚度

1.结构实体钢筋保护层厚度检验构件的选择应均匀分布，并符合下列规定：

(1)对于非悬臂梁板类构件，每个提取构件数量的2%，不少于5个构件进行检验。

(2)悬臂梁，应提取构件数量的5%，且不少于10个构件进行检查；悬臂梁数量少于10个时，应进行全部检查。

(3)悬挑板，应提取构件数量的10%，且不少于20个构件进行检验；悬挑板数量少于20个时，应进行全部检验。

2.对所选梁构件，应检查所有纵向受力钢筋的保护层厚度；对所选板构件，应提取不少于6根纵向受力钢筋的保护层厚度进行检查。对于每根钢筋，应选择代表性的不同部位测量3点以获得平均值。

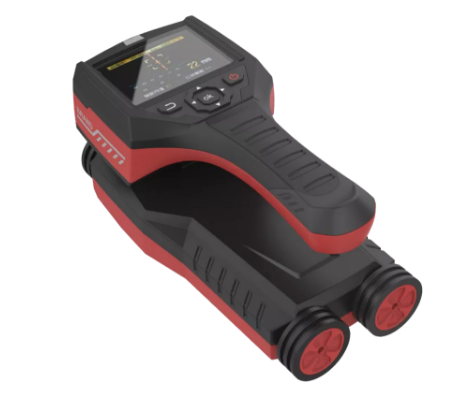

3.钢筋保护层厚度的检查可采用非损坏或局部损坏的方法，也可采用非损坏的方法和局部损坏的方法进行校准。采用非损坏方法检查时，使用的检测仪器应进行测量检查，检测操作应符合相应规定。

钢筋保护层厚度检测误差不得大于1mm。

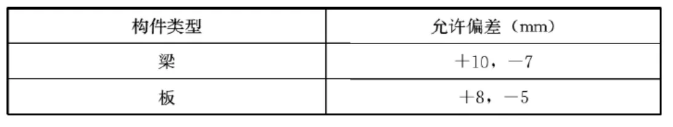

4.检查钢筋保护层厚度时，纵向受力钢筋保护层厚度的允许偏差应符合下表规定。

5.梁类.板构件纵向受力钢筋的保护层厚度应分别验收，并符合下列规定:

(1)所有钢筋保护层厚度检验合格率为90%以上的，可判定为合格；

（2）当所有钢筋保护层厚度检验合格率小于90%但不小于80%时，可抽取相同数量的构件进行检验；按两次抽样总和计算的合格率为90%以上的，仍可判定为合格；

（3）每次抽样结果中不合格点的最大偏差不得大于本规范附录F.0.4允许偏差的1.5倍。

三.检验结构位置与尺寸偏差

1.结构实体位置与尺寸偏差检验构件的选择应均匀分布，并符合下列规定：

（1）梁.柱子应提取构件数量的1%，且不少于3个构件；

（2）墙.板材应按代表性自然间抽取1%，且不少于3个；

(3)层高应按代表性自然间抽查1%，且不少于3个。

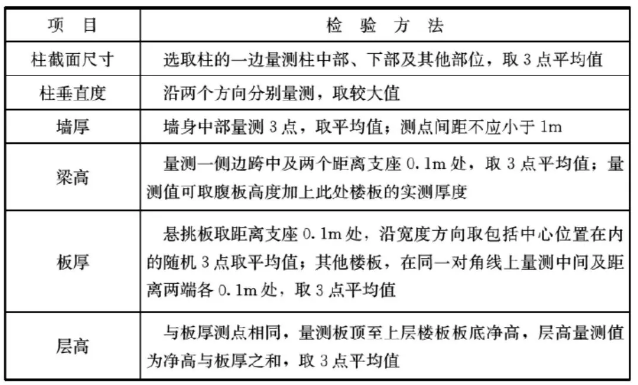

2.所选构件的检验项目和方法应符合下表规定，允许偏差和方法应符合下表规定GB80204-2015《混凝土结构工程施工质量验收规范》8.3.2和表9.3.10条规定，精确到1mm。

3.墙厚.板厚.层高检查可采用非损伤或局部损伤，也可采用非损伤方法和局部损伤方法进行校准。采用非损伤方法检查时，使用的检测仪器应进行测量检查，检测操作应符合现行国家有关标准。

4、结构实体位置与尺寸偏差项目应分别进行验收，并应符合下列规定：

（1）当检验项目的合格率为80％及以上时，可判为合格；

（2）当检验项目的合格率小于80％但不小于70％时，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为80％及以上时，仍可判为合格。
