如何用全站仪进行导线测量--基础知识篇

全站仪导线测量，无论是使用科利达智能全站仪还是KTS-442\462\472\491系列全站仪，原理都是一样的，进行测设-外业-计算等操作。今天，我们先来学习一下全站仪导线测量的基础知识、有了扎实的基础才能进阶技能。

基本概念

1)控制点:测区内选定的有控制作用的点。

2)控制网:由控制点组成的几何图形。

3)控制测量:布设、观测和计算控制网，确定控制点位置的工作。

4)图根控制网:专门用于测绘地形图的控制网。

5)施工控制网:专门为施工测量设计的控制网。

6)平面控制测量:测定控制点平面坐标的工作。

7)高程控制测量:测定控制点高程的工作。

*平面控制测量和高程控制测量可以分开进行，也可以同时进行。

平面控制测量方法

平面控制测量通常采用:GPS控制测量、导线测量、三角测量和交会测量。必要时进行天文测量。目前，GPS控制测量和导线测量已成为建立平面控制网的主要方法。

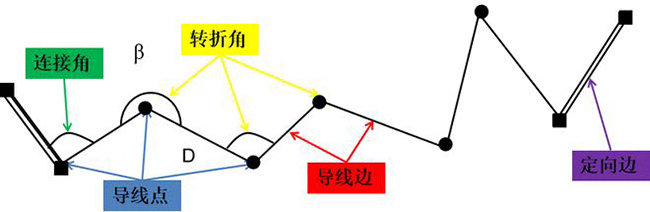

【导线测量】用直线将控制点连接起来，形成一条折线，称为导线；导线中的控制点称为导线点；点之间的折线边称为导线边；相邻导线之间的夹角称为转折角；与坐标方位角已知的导线边(方向边)连接的转角称为连接角。导线测量是通过观测导线边长、转折角，计算起算数据，获得导线点平面坐标的工作。

平面控制测量的一般操作步骤

控制测量作业包括技术设计、选点、标石埋设 、观测和平差计算等。设计技术主要包括:精度指标的确定和控制网的网格设计。

控制网的等级和精度应根据测区的大小和控制网的用途来确定。控制网网形态设计是在收集测区地形图、现有控制点和测区人文、地理、气象、交通、电力等资料的基础上，进行控制网的图上设计 。在地形图上标出现有的控制点和测量区域；根据测量目的对控制网的具体要求，结合地形条件，设计控制网在图上的形式，选择控制点的位置；实地踏勘，查看已知点的情况，判断选点是否合适。

实地选点:

1)控制点的点位一般应满足以下要求:

2)点位稳定，等级控制点应能长期保存；

3)易于扩展、加密和观察；

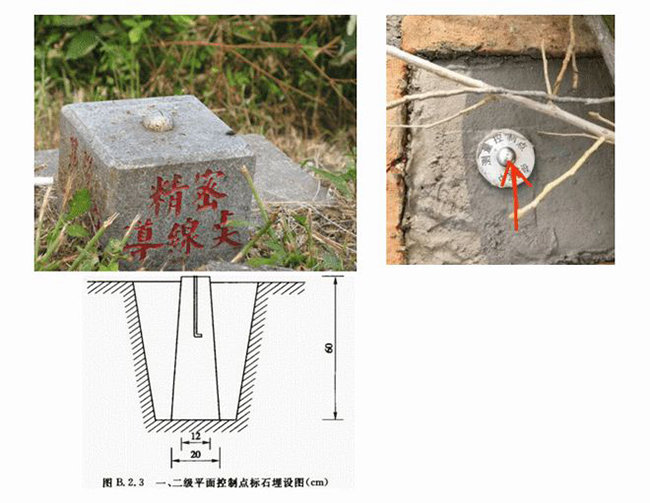

4)选好点后，应埋设控制点。

导线点的选择应符合下列要求(摘自《工程测量规范》):

1)点位应选在土质坚实、稳定可靠、易于保存的地方，视野要相对开阔，便于加密、扩展和搜索。

2)相邻点之间的能见度应良好，视线障碍物之间的距离：三等、四等不应小于1.5m对于；四等以玉要保证容易观测，以不受侧折射影响为原则。

3)采用电磁波测距时，相邻点间的视线应避开烟囱、冷却塔、冷却水池等发热元件和强电磁场。

4)相邻两点间的视线倾角不宜过大。

5)充分利用旧的控制点。

观测——测量水平角、水平距离

根据控制网的类型不同，外业观测数据是不同的。观测工作完成后，应检查观测数据，确保观测结果符合要求。

平差计算--根据起算数据和观测数据，通过平差计算控制点的坐标。

根据初始数据量，控制网可分为:

独立网——只有一套必要的起始数据(三角网中已知一个点的坐标、一条边的长度和一条边的坐标方位角；水准网中已知点的高程)。

附合网——有多于一套必要起算数据。

平差计算可采用严格平差(用于高级控制网)和近似平差(用于低级控制网)。

控制作业中应遵循的测量规范:《国家三角测量和精密导线测量规范》 、《全球定位系统测量（GPS）测量规范》 、《城市测量规范》、《工程测量规范》等。
