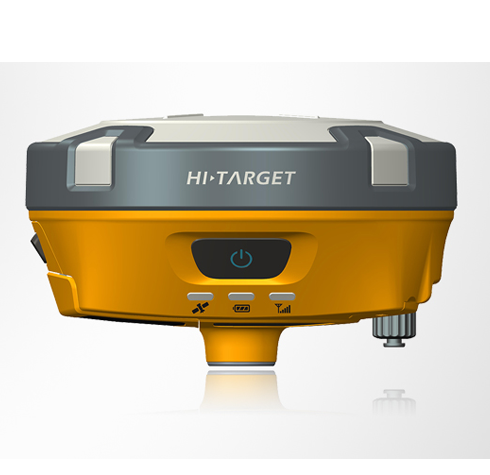

中海达F91 GNSS RTK系统
中海达旗下全新一代GNSS RTK系统——中海达F91 GNSS RTK系统诞生!集合简短科技,让庞杂繁琐的测绘过程融于体型袖珍、性能更优良的仪器中,更带来轻松愉悦的工作享受。
中海达F91——深耕专业,岂只是小!
中海达新一代小型化F91 GNSS RTK系统,采用镁合金结构,支持倾斜测量,使用WiFi无线连接,控制距离高达100米;内置5W收发一体化电台,作用距离更远。此外,配备新一代的四核全强固安卓手簿,搭载Hi-Survey专业测量软件,让你时时享受专业品质带来的舒心工作感受!
1、全新外观设计,镁合金结构,体积更小,重量更轻,品质更高;
2、Linux操作系统,可靠性更高;
3、内置收发一体化电台,大限度的提高作业效率,降低作业强度;
4、8G/16G内置存储空间,可支持32GSD卡;
5、支持远距离蓝牙,及WIFI连接
6、支持电子气泡,精度更有保证,
7、新一代全强固型智能Android手簿,坚固、灵巧、续航能力强,满足各中环境下使用;
8、支持倾斜测量,不需要准确对中,便可得到正确的坐标。
9、一代Hi-Survey测量软件,具备更为丰富的图形化表现,提高作业效率。
10、简单方便的NFC操作,让您的测量轻松快捷。
应用领域:
>施工放样
丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本
>电力交通
方便的电力测向、测距、角度计算功能;实用的公路测设、中桩、边桩测量,纵、横断面测量功能
>CORS应用
面向CORS系统的应用,只需一台RTK移动台即可接收CORS差分信号进行数据采集、施工放样等所有的作业
>CORS建站
HD-CORS融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的优秀解决方案。
>控制测量
一次投资,多重功能,iRTK的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作
>数据采集
面向GIS系统设计的手簿操作软件,灵活的编码功能,满足您快速的野外数据采集需要
>水上测量
配套中海达测绘的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式
>施工定位(水上)
配合中海达海洋施工定位软件,iRTK系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求
产品说明
中海达旗下全新一代GNSS RTK系统——中海达F91 GNSS RTK系统诞生!集合简短科技,让庞杂繁琐的测绘过程融于体型袖珍、性能更优良的仪器中,更带来轻松愉悦的工作享受。 -----中海达F91——深耕专业,岂只是小!
技术参数
F91技术参数
1、系统配置
操作系统:Linux操作系统
启动时间:3S
数据存储:内置8GB/16G存储器,支持32GSD卡扩展
2、GNSS配置
系统内核:采用PCC多星多系统内核
通道数:220
BDS:B1、B2
GPS:L1C/A、L2E、L2C、L5
GLONASS:L1C/A、L1P、L2C/A(限于GLONASSM)和L2P
GALILEO:GIOVE-A和GIOVE-B、E1、E5 A、E5B
输出格式:ASCⅡ:NMEA-0183以及二进制:TrimbleGSOF
差分支持:sCMRx、CMR、CMR+、RTCM2.1、2.2、2.3、3.0、3.2
静态格式支持:GNS、Rinex双格式静态数据
3、精度和可靠性
RTK定位精度:平面:±8mm+1ppm;
高程:±15mm+1ppm
静态、快速静态精度:平面:±2.5mm+1ppm;
高程:±5mm+1ppm
码差分:0.4m
SABS差分:1.2m
初始化时间:典型8秒
初始化可靠性:>99.9%
数据更新率:支持20Hz
4、内置通讯
◆内置网络
◎WCDMA/HSDPA/EDGE/GPRS,支持CDMA2000
◎WiFi通信:可提供WiFi热点服务,
◎蓝牙通信
◆内置收发一体电台
◎功率:0.1W-5W可选
◎频段:450MHz-470MHz
◎传输速率:19.2kbps、9.6kbps
◎频道数:116
5、外挂电台:长距离外挂电台,电台频段450MHz-470MHz;传输速率:19.2kbps、9.6kbps;116个频道可灵活切换;
6、用户界面
◎面板:单按键,
◎指示灯:三个LED灯,卫星灯、通讯灯、电源灯
7、电气物理特性
◎电池:高容量锂电池单块5000mAh/块(2块),可拆卸,单块电池GPRS移动站连续工作时间12小时以上。
◎输入电压:直流6-28VDC,带过放保护
◎尺寸:159mm×77.5mm
◎重量:≤1.2kg(含电池)
◎功耗:4.0W
◎材料:外壳采用镁合金材料
8、环境特性
◎防尘防水:IP67;可抗2米水下临时浸泡,完全防止粉尘进入
◎防摔:抗3米自然跌落
◎相对湿度:1 00%,抗冷凝
◎工作温度:-40℃~65℃
◎存储温度:-40℃~75℃
标配选件
iHand20全强固手簿
iHand20全强固智能手簿——Android专业数据采集器!一改以往中海达的设计思路,大胆创新,顺应客户需求,紧跟当今测绘潮流!采用全新的材料外壳,意想不到的触感享受,人性化的设计理念,全键盘+触屏的设计让您随意选择输入模式!
采用Android4.2版本以上作为操作系统,1.2G4核处理器,3.7英寸高亮专业级户外彩色触摸屏;1G内存;支持高达32GBSD扩展存储;800万像素高清晰摄像标注功能;多点电容式触摸屏,带触摸笔,满足冬天带各式手套可用;6300毫安的电池容量,可方便拆卸,可在线充电,工作时间>24小时,待机时间900小时;支持双卡双待功能!可进行无线视频传输和视频通话功能!高稳定性操作,随心放心!
优良的系统配置
>操作系统:Android4.2系统
>处理器:1.2G4核处理器
>内存:1G内存,4G闪存
>显示:3.7英寸高亮专业级户外彩色触摸屏,多点电容式触摸
>全数字、字母键和快捷键、导航键,支持用户自定义快捷键
GPS特性
>内置高灵敏度抗干扰GPS天线,20通道GPS
>支持SBAS(WAAS,EGNOS,MSAS)
>更新率:1Hz
>定位时间:30秒(典型)
>单点定位:5米
>SBAS:1-3米
通讯接口
>内置蓝牙、USB接口,支持WIFI
>支持SD存储卡,可达32GB
电器性能
>内置7.6V锂电池,6300毫安时,可方便拆卸,支持在线充电
>单块电池可连续工作25小时
应用功能
>内置800万像素自动对焦摄像头,具备影像标注功能
>内置麦克风,具备语音标注功能
>重力传感器、电子罗盘、气压计、距离传感器、光感应器、三轴陀螺仪
物理性能
>尺寸:213mm×89mm×35mm
>重量:520g(含电池)
>防尘防水:IP68
>防震:抗1.2米自由跌落
>工作温度:-40℃~+70℃
>存储温度:-40℃~+70℃
