中海达-北斗海达TS5 Pro智能惯导RTK

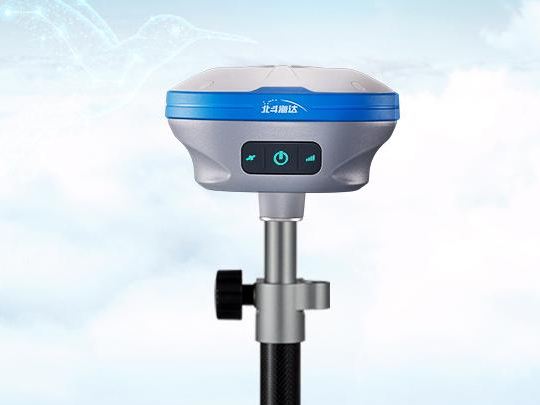

北斗海达TS5 Pro

　　中海达小碟RTK-TS5 Pro 惯导版，轻便小巧、快速测量，中海达集团旗下北斗海达品牌全新一代RTK-TS5 Pro，以轻便小巧为理念，让操作变得更简单，快速提升测量效率。

　　机身小巧 / 支持北斗三号 / 新惯导 / 全国CORS服务 / 全协议内置电台 / 免三年流量

　　机身小巧干活不累

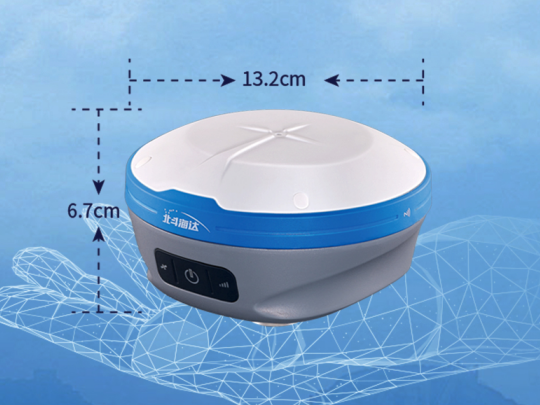

　　主机直径13.2cm，仅重0.82kg

　　EPP轻材质仪器箱，坚固耐磨抗冲击

　　轻量化设计，整箱减轻50%

　　配备可收缩至1.25m对中杆，自驾外业更便携；

　　全星座，全频段，固定快

　　支持北斗三号卫星信号

　　搜索+解算卫星可达50+

　　信号接收更灵敏，自适应抗干扰强支持单北斗解算

　　新惯导，摇一摇就能测

　　8秒快速初始化，稳定不易退出

　　高频无延迟，即点即测

　　内置全国CORS服务开机即测

　　cGCS2000坐标直接测

　　全协议收发一体内置电台

　　三档功率可调,支持网络中继

　　410MHz~470MHz

　　116个频段(其中16个可配置)

　　内置eSIM卡+4G全网通

　　内置eSIM网络芯片，含三年4G流量

　　同时预留Nano SIM卡槽，支持4G全网通

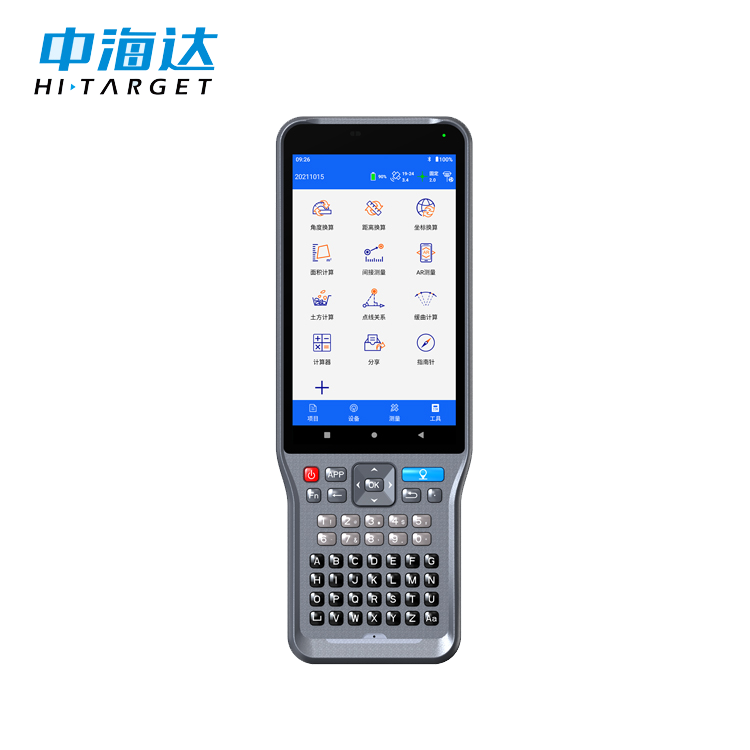

       新升级手簿iHand55，开启全新测量世界！

5.5英寸大屏

AR全景视觉测量

 语音控制

 手簿内置

 快充5min  工作2h

 双网双CORS

 测量更精准

中海达小碟RTK-TS5 Pro 惯导版配置新升级手簿iHand55，软件升级，测量升级，可AR测量。

技术参数

GNSS配置：

通道数：600+

BDS：B1I，B2I，B3I，B1C，B2a

GPS：L1，L2，L5

GLONASS L1，L2

GALILIEO：E1，E5a，E5b

SBAS：支持

QZSS：支持

输出格式        ASCII: NMEA-0183，二进制码

定位输出频率       1Hz~20Hz

静态数据格式       GNS，Rinex双格式静态数据

差分格式       CMR，RTCM2.X，RTCM3.0，RTCM3.2

网络模式       VRS，FKP，MAC；支持NTRIP协议

系统配置：

操作系统       Linux操作系统

启动时间       3秒

数据存储       内置8GB ROM，支持静态数据自动循环存储

精度和可靠性[1] ：

RTK定位精度：平面： ±（8+1×10-6D）mm  （D为被测点间距离）

                          高程： ±（15+1×10-6D）mm  （D为被测点间距离）

静态定位精度：平面：±（2.5+0.5×10-6D）mm  （D为被测点间距离）

                          高程：±（5+0.5×10-6D）mm  （D为被测点间距离）

DGPS定位精度：平面精度：±0.25m+1ppm ；

                             高程精度： ±0.50m+1ppm

SBAS定位精度 0.5m

初始化时间 ＜10秒

初始化可靠性 ＞99.99%

通讯单元：

I/O端口：USB Type-C接口，SMA接口

内置4G网络通信：内置eSIM4卡，含3年上网费，开机即可联网

WiFi通信：802.11 a/b/g/n接入点和客户端模式，可提供WiFi热点服务

蓝牙通信：Bluetooth® 4.2/2.1+EDR,2.4GHz

内置电台：内置收发一体电台:

                  功率：0.5W/1W/2W可调

                  频段：410MHz~470MHz

                  协议：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT，SOUTH，CHC

                  频道数：116（其中16个可配置）

传感器：

电子气泡       实现智能对中

倾斜测量       内置高精度惯导，自动姿态补偿，8mm+0.7mm/°tilt（30°内精度＜2.5cm）

用户界面：

按键       一个电源按键

LED提示灯       卫星灯，信号灯，电源灯

功能应用：

功能       NFC闪联，WebUI交互，U盘固件升级

智能应用       智能基站，智能语音，功能自检，智能CORS

远程服务       消息推送、在线升级、远程控制

云服务       设备管理，位置服务，协同作业，数据分析

物理特性：

主机电池       内置高容量锂电池6800mAh/7.4V,网络移动站工作时间优于10小时[2]

外接电源       支持USB口充电和外部供电

尺寸       Φ132mmx67mm

重量       ≤0.82kg

功耗       4.2W

材料       外壳采用镁合金材料

环境特性：

防尘防水       IP68

防摔       抗2米高测杆自然跌落

相对湿度       1 00%不冷凝

工作温度       -30℃~+70℃

存储温度       -40℃~+80℃

注：

[1]测量精度、准确性、可靠性和初始化时间取决于各种因素，包括卫星数量、几何分布、观测时间、大气状况及多路径效验等，该数据在正常条件下得出。

[2]电池工作时间与工作环境、工作温度及电池寿命有关。
