TMO Pro隧通隧道扫描点云数据处理分析软件

一.   概述

TMO Pro 隧通扫描仪点云数据处理分析软件是由从事隧道测量的工程技术人员和专业软件开发工程师在借鉴国内外先进经验、技术的基础上开发完成的。用于隧道测量过程中超欠挖分析、三维点云平面展开分析、任意里程断面分析、初支与衬砌厚度分析、方量统计分析、净空分析、道路分析的专业隧道测量系统软件。兼容多种数据来源，包括三维激光扫描仪、全站仪等。与隧通TMF全站仪数据采集终端、隧通TMO全站仪测量数据处理分析软件、隧通TM-OnSite隧道三维激光扫描软件现场版、隧通TMO Viewer隧道质量与安全监控云平台构成了隧通隧道测量系统。

二.   优势

1.    点云数据一站式处理与分析

2.    隧道点云数据处理不受时间限制

3.    分析结果一键导出生成报表

4.    海量点云数据覆盖面广、盲区少

5.    三维激光扫描速度快，减少隧道内作业时间

6.    操作简单快捷，数据处理流程高效

三.   特点

1.    提供交点法、线元法、中桩法等多种方式的设计线路参数的编辑与导入

2.    兼容多种品牌扫描仪扫描的点云数据，支持导入多种格式的点云数据处理、分析

3.    数据一站式处理分析。点云数据导入、去噪、坐标转换、补洞、导出存档等功能均可在软件中完成，无需跨平台操作

4.    密集点云数据整体超欠挖分析，覆盖隧道中各个关键位置的测量，减少传统方法测量过程中的盲区

5.    支持导入开挖、初支、二衬等类型的点云数据超欠挖分析、厚度分析、净空分析

6.    可进行超欠挖方量、计价方量、厚度方量等多种类型的方量统计分析，数据分析自动记录，一键生成分析报表

7.    三维隧道点云视图展开生成平面视图，直观高效的评估隧道中超挖与欠挖的区域面积

四.   功能

1.   点云预处理

对导入的点云数据进行去噪、坐标转换、补洞、导出存档，精细化处理点云数据，提高隧道点云数据分析的准确度

2.    整体侵限分析

隧道点云数据整体侵限分析，迅速掌握隧道各个关键位置的超欠挖情况，隧道点云中的每一个点均清楚的标记了坐标、里程、平距、高差、超欠挖等信息，点击任意超欠挖点准确定位隧道中超欠挖的位置

3.    任意里程断面侵限分析

点云里程范围内可按照任意里程间隔对点云进行切割，针对某一断面进行分析，二维断面图中标记了断面的各个位置的超欠挖数值，快速生成分析报表

4.    喷锚与衬砌厚度分析

导入同一里程的不同类型的点云数据进行喷锚与衬砌厚度分析，预估当前里程段的喷锚与衬砌厚度是否合格，可根据实际点云的里程范围进行任意断面间隔切割点云，精准分析各个断面的喷锚与衬砌厚度

5.    净空分析

隧道断面纵向、横向任意位置的净空值计算分析，实现对任意角度隧道断面半径的净空值分析，合理把控隧道的净空预留量

6.    方量统计分析

辅助隧道测量人员对隧道进行超欠挖的土石方量统计分析，对隧道中的喷锚与衬砌的厚度方量进行统计，计算有效使用的混凝土方量，计价方量统计分析，有效控制施工成本7.    隧道点云平面展开

三维隧道点云视图展开成二维平面视图，根据展开图中的里程与跨度，可以快速评估某一里程段的超挖与欠挖的面积

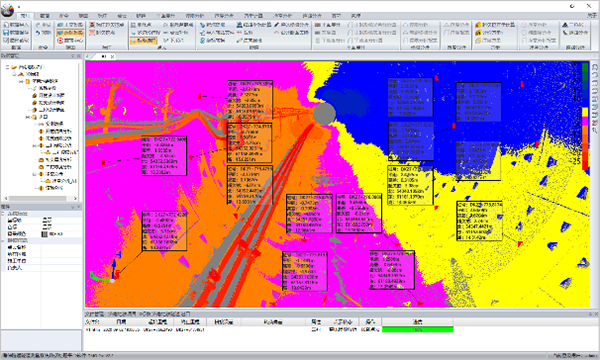

五.   产品展示
